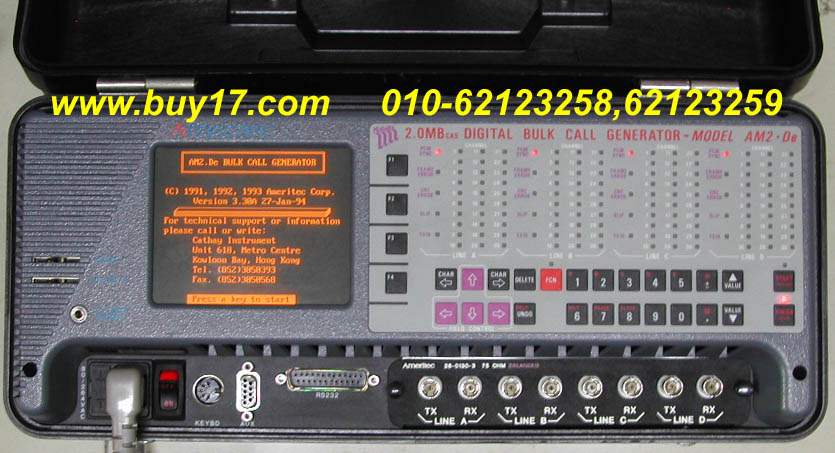

AM2-D/AM2-De是AM2“尼亞加拉”(Niagara)大容量呼叫發生器系列產品。該產品由4條脈沖碼調制(PCM)隨路信令(CAS)中繼線接口到用戶或中心局交換機的數字中繼測試設備,可模擬精確控制的呼叫業務負載。空前程度的用戶可編程性使該設備可以測試現代中繼系統中所具有的各種典型復合呼叫情況,像語音信箱,信用卡呼叫以及其他特征呼叫的應用。

AM2-D 經4個獨立的使用CAS信號的1.544Mbps PCM-24通道T1數字中繼線接口與PBX或C.O連接;

AM2-De 則是經4個2.048Mbps PCM-30通道E1 CAS中繼接口與PBX或C.O連接。

任何通道均可實現軟件控制下的始發或終接呼叫。

兩設備裝有視頻顯示,鍵板,RS232C接口和外部鍵盤連接器。為獲取更大的呼叫容量,用戶可以最多鏈接15個AM2尼亞加拉系列單元設備。

設備重量只有16磅(7.3kg),是現場測試或?qū)嶒炇壹苎b使用的理想便攜產品。

應用:

AM2-D和AM2-De是用于中繼系統中理想的負載測試,業務發生、通信路由測試、呼叫特性測試及呼叫建立的分析設備。通過其特有的可編程性、便于攜帶和高性能綜合特性,該設備也適用于交換機開發,回歸測試,產品測試和現場安裝。

特點:

AM2-D和AM2-De輕便靈活,使用容易。所有AM2“尼亞加拉”系列測試設備均裝有高分辨率場致發光(EL)顯示器。設備操作全菜單驅動,用戶使用四個菜單選擇鍵和四個光標(箭頭)鍵做菜單選擇。前面板上的鍵鈕或可選的外部鍵盤使用戶可以安裝、編程和操作控制AM2,使其完成相應的測試。

連到被測交換機的四個中繼連接經由前面板上的可現場安裝模塊上的連接器實現,具有各種類型的物理連接和阻抗的平衡和非平衡接口供使用。不同的國際中繼標準線信令協議可以由菜單選擇改變。

前面板上的多顏色LED指示燈瞬間指示每一中繼線中每個通道的狀態。不同的顏色指示通道掛機/摘機狀態,通道是否是始發或終接呼叫,以及通道是否有故障。呼叫可以隨機方式或同步方式產生。

設備內部裝有音箱,或使用外部立體聲耳機(具有兩路獨立的音量控制),可以監聽1-2個通道的信號活動。

在AM2-De系統中的每個通道具有自己的發訊和語音路由確認線路,不設有共享信號資源,所以呼叫容量只受限于被測交換機。

線信令協議:

菜單可選的線信令協議使AM2-D適配于各種T-1發訊,像FXO/FXS;而AM2-De適配世界各地多種不同的2.048Mbps CAS協議。在4個中繼中的任何通道上可以同時運行多至8種不同的信令協議。

AM2-D和AM2-De支持標準協議,Ameritec公司建有隨時增添的國際協議庫。使用軟件工具在個人計算機上很容易地對協議進行修改、編輯，建立新的協議。

通用性:

到目前為止,大多數模擬呼叫器只涉及產生中心局或用戶自動交換機系統上的基本業務負載。而復合呼叫時序的開發和回歸測試一直使用線數有限的專用、用戶開發系統。AM2產品系列首次實現了既可進行復合呼叫性能測試, 同時又產生高水平的業務負載。

呼叫過程可完全由用戶程控,可以包括基本單向業務,呼叫轉換或復合用戶呼叫特征的測試。AM2備有工廠寫好的用于標準呼叫過程測試的呼叫源文件,用戶可以很容易地在此基礎上編制具有特殊性能的測試源文件。

可編程性:

AM2“尼亞加拉”產品系列具有高度用戶可編程性。

用戶測試稱做“呼叫程序”。呼叫程序由控制呼叫時序的呼叫源文件(Script)和在呼叫源文件中使用的可變更賦值的呼叫“參量”組成。設備中的每一個通道可以有各自的呼叫程序,多個中繼和通道的呼叫程序可以組成呼叫程序組,可用其方便地做予編程或自動測試。即使設備正在運行測試,用戶可以改變設備中的呼叫參量和源文件,建立新的呼叫程序。所有的呼叫程序存儲在非易失性存儲器中,并可轉存計算機中或從計算機中裝載到儀器中。

呼叫程序組編輯器可一目了然地了解哪些通道在使用,是否存在通道使用沖突以及每一呼叫程序所用的源文件。

一些公用測試所需的測試源文件可由Ameritec公司得到。用戶可以考貝和編輯這些源文件,或者建立新的測試交換機呼叫性能的呼叫源文件。呼叫源文件的修改可以在AM2中進行(使用外部字母數字鍵盤)或者使用個人計算機完成。呼叫參量由用戶輸入,如果需要,呼叫源文件可以提供所要求參量的預設值。

統計報告:

AM2集中詳細的統計報告可以顯示在設備的顯示器上或在外部串行打印機上打印。結果按列縱向列表,用戶可以選擇列數和列表內容。

報告可以手動打印,或以小時、半小時、一刻鐘自動打印。統計打印輸出包括系統的總計和通道總計。

實時故障隨時顯示和/或打印輸出。實時故障屏幕顯示可以翻回查看最后100個故障。每個故障可標有故障類型,產生通道,所用呼叫程序和故障發生的確切時間。

鏈接:

最多可以鏈接15個AM2尼亞加拉設備在一起,以增加測試線的數量和類型。可以使用本地或遙控終端或計算機控制所有的鏈接單元,或共享單一打印機打印測試報告。報告輸出由用戶定義的“單元識別”區別每一單元設備,并打印在報告的開頭。

前沿技術:

AM2尼亞加拉產品具有多處理器結構,其保證了呼叫量不受使用通道數和用戶選擇實現的測試備件的影響。

高速微處理器和數字信號處理器(DSPs)的延伸使用使AM2-D和AM2-De通用,精確和快速。所有音調檢波器基于強有力的數字信號處理器,永不需要校準。AM2系統會最終成為下一代交換系統的測試設備。

每個通道由4個“局域”DSPs支持識別呼叫過程音、檢波數字并在通信連接建立后證實語音路徑。每個局域DSP可以同時服務于單中繼中的所有通道。

可選的“整體”DSPs建立強有力的“性能組件”。AM2系統增加數字信號處理卡的能力可以使其合成許多新性能。

該設備系統的開放式結構不僅使其很好地完成當今交換機的各種測試,而具可按新的要求開發升級而不被淘汰。

選件和附件:

輸入連接器模塊: 提供多種可現場安裝的適合于不同物理線接口的模塊。每臺AM2-D或AM2-De訂貨免費提供一個模塊。

P/N 87-0002 攜帶箱: 用于安全商業運輸?shù)臄y帶箱,連同電纜和使用說明書,可裝有1-2臺單元設備。
P/N 85-0046 架裝工具: 使用可選的架裝工具,AM2-De可架裝進標準的19英寸機架中使用。

性能組件: 多至5個附加的整體4-DSP板卡可以加到AM2-D或AM2-De中去。這些板卡可以使諸如精密呼叫過程檢波和分析、解碼DTMF數字、語音檢波和傳輸質量測試等功能加到設備中去。

AM2-D/AM2-De 技術規格

一、系統能力

1. 呼叫容量:
   AM2-D: 48000 確認呼叫/小時
   AM2-De: 60000 確認呼叫/小時
   (單個設備,音調識別確認,對線)
2. 鏈接: 經RS-232口連接,可鏈接多至15個AM2系統
3. 發訊(信號)系統:
   AM2-D和AM2-De支持使用ABCD信令位和多頻R1和/或多頻R2帶內音的隨路(CAS)發訊方案,也可以產生DTMF(雙音多頻)撥號。AM2-D使用標準T-1協議,AM2-De使用CCITT R2 Q.420/Q.441協議。也可以使用Ameritec公司提供的許多其他協議。還提供使用在個人計算機上進行協議開發的開發工具。
4. 系統起始模式: 同步,隨機,手動,交錯起始,順序起始
5. 故障發生響應: 繼續,通道暫停,系統故障暫停

二、檢波器: 音調檢波器全部基于數字信號處理器(DSPs)

1. 呼叫過程檢波器: 每通道一個。檢測撥號音(任意數)、占線、重撥、振鈴、監視和閃爍信號
2. 頻率測量: 每通道一個。測量10-2500Hz頻率范圍中的單音信號,精度1%,±10Hz。響應時間12.5ms
3. 發訊(信號)音解碼器: 每通道一個。檢測符合SOCOTEL和CCITT 5#方案要求的發訊音調
4. DTMF接收器:(可選件)解碼接收的DTMF數字。響應時間40ms以下,動態范圍35dB

三、數字發生器: 撥號數字串可以不限長度

1. 撥號脈沖發生器: 可編程撥號速度(1-99pps),撥號中斷(1%-99%),交錯時間(1ms-999ms,每步5ms)
2. 可編程發生器: 每通道一個數字發生器。
3. 撥號碼: MFR1,MFR2,DTMF。
4. 預設電平: 每一音調-9dBm
5. 預設頻率: 標稱±0.005%
6. 可編程性: 對各個頻率分量每一通道可單獨編程,程控幅度范圍由0dBm到-50dBm,以1dB步進
7. 可編程頻率范圍: 對各個頻率,以0.1%步進,可編程到標稱值上下12.5%

四、音調發生器

1. 確認音發生器: 產生64個可選擇音,包括10個已編程單音信號,用于發送路由確認的通道識別,編碼為三音順序。
2. 編碼方案: 0:1025Hz, 1:1150Hz, 2:1275Hz, 3:1400Hz, 4:1525Hz, 5:1650Hz, 6:1775Hz, 7:1900Hz, 8:2025Hz, 9:2150Hz

五、打印輸出

1. 呼叫統計:
   手動報告: 各個通道和所有線路的總計呼叫統計存于內部存貯器,并可顯示或打印
   自動報告: 呼叫統計可以小時,半小時或一刻鐘自動打印。打印輸出和各列內容用戶可以選擇
   對各主叫通道: 主叫次數,呼叫完成次數,延遲的起動信號次數,無起動信號次數,無警告信號次數,無語音路徑確認次數,遇占線信號次數,無應答信號次數,振鈴暫停次數,平均撥號音延遲次數,平均后置撥號延遲次數,用戶碼報告次數(在測試源文件中可編程)
   對各被叫通道: 被叫次數,完成的被叫次數,用戶碼報告次數(在測試源文件中可編程)
2. 實時故障報告: 故障隨其發生時間被顯示和/或打印。可續存最后100個故障的具體情況。故障報告中各行分為故障類型,故障通道,呼叫程序,故障時間。
   故障類型可以分為: 慢起動信號,無起動信號,無警告信號,路由確認失敗,無應答信號,振鈴超時,占線,用戶碼報告。

六、呼叫程序,源文件和協議

1. 呼叫程序組數: 4組
2. 呼叫程序數: 480個
3. 協議數: 8種
4. 性能: 呼叫程序源文件可以使用外部鍵盤在AM2中編輯,或者在PC機上編輯加載到AM2中
5. 在AM2測試運行或停止時均可使用前面板上的鍵鈕改變呼叫程序參量。
6. 呼叫程序貯存在非易失性存貯器中。
7. 用于通用測試所需的呼叫源文件隨同設備提供。

七、用戶控制和指示器

1. 顯示: 平板高分辨率場致發光屏幕,具有點陣圖形能力。字符大小:8×16點陣
2. 顯示格式: 16行,40字符/行
3. 用戶界面: 菜單驅動,窗口式
4. 設備狀態LEDs: 指示功能交替,設備運行狀態(起始,結束)
5. 通道狀態LEDs: 每通道一個
6. 通道狀態顯示:
   暗: 通道閑置;
   綠: 通道始發呼叫;
   黃: 通道終接呼叫;
   紅: 通道故障
7. 鍵盤: 29鍵包括有功能鍵,光標鍵,數字鍵及設備起始和結束鍵
8. 外部鍵盤: (可選件)PC/XT兼容外部鍵盤連接到前面板KEYBD連接器
9. 音頻監聽: 2個音量控制調節把,分別調節每一通道的立體聲輸出(600Ω)信號幅度和內部音箱的音量。
10. RS232C/V.24端口: 2個串行口, 一主一輔, 叁線全雙工, 可用于打印輸出遙控和鏈接

八、其他

1. 電源: AM2-D和AM2-De 50W, 90-264VAC, 50-60Hz
2. 尺寸: 可運輸塑料機箱:(430mm×185mm×295mm)
3. 重量: 7.5kg

產品簡介
　　AM2-De 是獨立的E1（CAS）呼叫發生器。AM2-De為1到4個2.048 Mbps E1（CAS）主干提供線接口。使得用戶能用開發一個線數目高或低以及多接口的測試環境。Niagara是一個獨立的便攜的單元。具有：內建的用戶界面，但是也允許用戶開發具有測試高度復雜呼叫場景的測試環境；由FeatureCall控制；有Ameritec的基于 Windows圖形用戶界面等特征。單獨使用可以模擬一到數百個電話用戶。當和任意Ameritec Niagara，Crescendo 或 Squirt 組成一個系統就可模擬成千上萬個電話用戶。呼叫容量是每小時48，000個確認呼叫（4 跨度）。可選語音重放和打包網絡上的語音。Niagara系列具有適合開發，生產、質量保證或回歸測試需要的適應性。

　　能模擬電話用戶，數量可以很大。這個設備專門被設計用來在被捕獲的實驗室或作為完全獨立的測試工具來滿足很寬范圍的電話測試需求，包括交換機和網絡測試應用。Ameritec的FeatureCall GUI，能通過Ethernet TCIP／IP LAN 或 RS232 端口控制多達 32個 AM2 Niagara 單元。通過使用用戶定義呼叫腳本和線協議，用戶可以裁減測試場景來達到很寬闊范圍的測試需求。

　　每個被模擬的用戶的行為通過唯一的在用戶編程呼叫腳本里定義的參數場來控制。呼叫腳本包括測試信號、撥號、數字解碼、音頻發送、音頻接收和路徑區別與延遲的能力。腳本定義呼叫方式并且能模擬實際中任何一個活動用戶能施行的動作。腳本也能模擬多客戶，允許多方呼叫測試比如會議呼叫。

　　Ameritec FeatureCall GUI 是基于Windows的圖形用戶界面允許用戶創建測試系統。用戶現在能創建電池測試、創造通信曲線、裝載測試案例、查看測試結果和創建報告。

　　使用附帶的Ameritec ScriptMate，可讓用戶通過拖放測試序列開發復雜的測試腳本。呼叫腳本可簡單地通過拖放和互連圖標來創建一個圖形的呼叫流程圖。這個呼叫流程圖能使用FeatureCall簡單地裝載到Niagara中。

　　前面說的太貴而不能自動測試的應用現在使用AM2 Niagara可以簡單地自動化。
　　1、中央辦公室或PBX交換機和網絡
　　2、通過打包系統的語音
　　3、智能網絡應用（IN）
　　4、語音郵件系統
　　5、計算機電話集成（CTI）系統和應用
　　6、自動呼叫分布（ACD）系統
　　7、交互語音響應（IVR）系統
　　8、傳呼系統。
