虛擬邏輯分析儀(基于PC的邏輯分析儀) LAP-B702000+

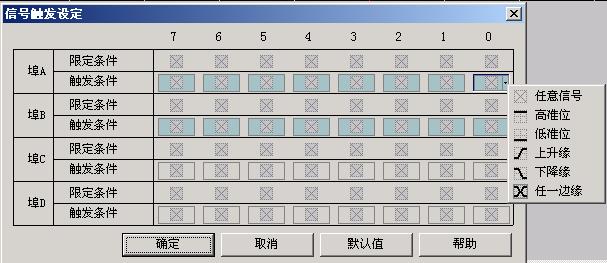

信號觸發設定

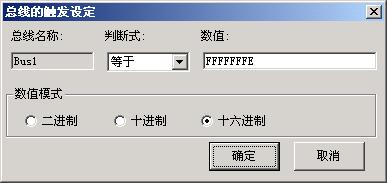

總線觸發設定

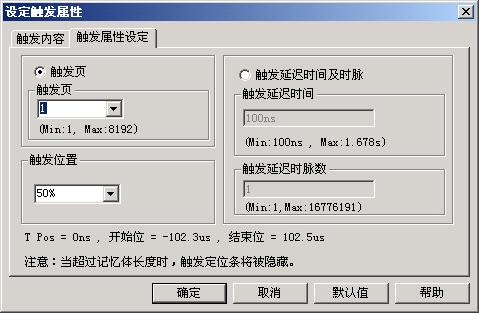

觸發分頁
產地: 臺灣
70CH模式下觸發信道數為64CH，記憶深度可達 2M bits，取樣頻率最高 333MHz。
32CH模式下觸發信道數為32CH，記憶深度可達 4M bits，取樣頻率最高 500MHz。
16CH模式下觸發信道數為16CH，記憶深度可達 8M bits，取樣頻率最高 1GHz。
標配總線分析軟件
|
- 汽車電子 CAN 2.0B、LIN 2.1、
- 電腦周邊 UART(RS-232C/422/485)、USB 1.1、PS/2、 MANCHESTER
- 數字多媒體: IIS、
- IC接口 MICROWIRE、SSI、
- 存儲器: IIC、SPI、1-WIRE、
- 其他: 7-SEGMENT LED、MILLER、HDQ、
|
| 選配總線分析軟件 |
- 汽車電子: FLEXRAY 2.1A、
- 電腦周邊: SD2.0/SDIO、LPC、LPC-SERIRQ、PECI、
- 數字多媒體: PCM、S/PDIF、AC97、ST、
- IC接口: JTAG 2.0、 MCU-51 DECODE、
- 存儲器: 3-WIRE、SLE4442、
- 基本邏輯應用: ARITHMETIC LOGIC、UP DOWN COUNTER、JK FLIP-FLOP、DIGITAL
LOGIC
- 其他: CCIR656、DIGRF、DMX512、DSA、IRDA、LCD 12864、LCD1602、MII、MOD、NEC
PD6122、PM 1.1、PSB、SIGNIA 6210、SM2.0、ST7669、LAP-PCI-M、
|
|
【 產品規格 】
|
| 取樣頻率 |
內部(時序)(異步) 100Hz - 333MHz / 100MHz - 500MHz / 200MHz -
1GHz
外部(狀態)(同步) Max 150MHz / N/A / N/A |
| 待測信號 |
頻寬: 150MHz
觸發電壓范圍: -6V - +6V
觸發電壓分辨率: ±0.1V |
| 內存 |
內存容量: 140Mbits 每信道內存深度: 2Mbits |
| 支持系統 |
Windows (2000/XP/Vista) |
| 傳輸接口 |
USB2.0(1.1) |
| 軟件功能 |
- 操作接口語言: 中文(簡體/繁體) / 英文
- 時基范圍: 5ps - 10Ms
- 波形垂直縮放比例: 1 - 5.5
- 波形數據壓縮: 最大 2M bits x (4G-1)
- 波形觸發分頁最大值: 1 - 8192頁
- 濾波功能及濾波功能延遲、濾波器分隔棒
- 自動存檔
- 波形寬度顯示、波形觸發延遲
- 可增加定位棒、定位棒自動貼近功能
- 可選擇分析數據的范圍、資料統計、數據比對
- 串行協定分析、串行封包觸發
- 總線Latch功能、總線封包列表功能、封包列表匯出功能
|
| 相位誤差 |
< 1.5ns |
| 最大輸入電壓 |
±30V |
| 輸入阻抗 |
500KΩ / 10pF |
| 安規認證 |
FCC / CE |
| 產品體積 |
250mm * 170mm * 47mm |
|
【 電氣規格 】
|
| 工作電壓 |
AC 110/220V |
| 功率消耗(閑置狀態) |
5W |
| 功率消耗(工作狀態) |
9.86W |
| 相位誤差 |
± 1.5 nS |
