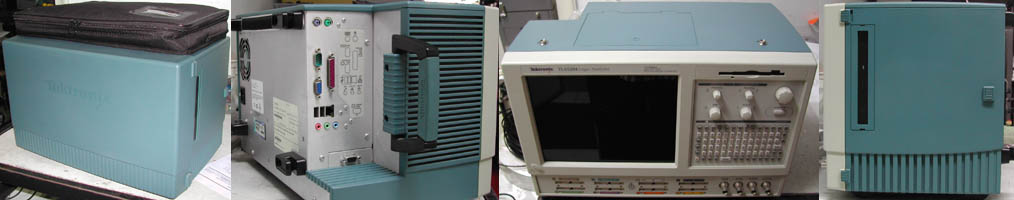

泰克邏輯分析儀 Tektronix TLA5204
廠家: 美國泰克
- 通道數量 136路
- 定時分析
500MHz ___ 1GHz ___ 2GHz
全通道 ___ 1/2通道 ___ 1/4通道
最大定時分辨率－500 ps (2 GHz)
- 狀態分析 235MHz
- 存儲深度 512k
- MagniVu 和 iView (模擬數字域聯合觀測)，與定時采集或狀態采集同步
- MagniVu 最大定時分辨率 125ps (8GHz)
MagniVu 內存深度 每通道 16Kb
- 時基分析能力 8GHz
- Win2000系統 80G硬盤 512M內存 刻錄光驅 兩個外接顯示器接口
- RS232、打印接口、網口、鼠標鍵盤接口
主要特點
- 500ps/32Mb 的深內存定時及每條通道上 125ps 的 MagniVu 同步高分辨率定時，可以對快速信號進行數字信號定時測量
- 235MHz 狀態采集，分析高速同步數字電路
- IView 相關顯示的模擬和數字綜合視圖，查看模擬問題怎樣影響數字信號
- 通過建立/保持時間超限觸發和顯示，檢驗數字設備的建立/保持時間性能
- 數字硬件檢驗和調試
- 數字硬件性能監測和測量
- 單處理器和總線調試
對需要確定初始化故障、運行中斷和間歇性操作問題的任何數字設計人員，TLA5000系列邏輯分析儀提供了高速定時分辨率、深內存采集、快速狀態采集和完善的觸發功能。不管是第一次使用邏輯分析儀的用戶還是資深用戶，TLA5000系列都為同時進行狀態分析和定時分析提供了理想的解決方案。直觀的用戶界面、熟悉的基于Windows的桌面和OpenChoice聯網和分析功能，使TLA5000系列邏輯分析儀可以簡便地在用戶的設計環境中組網。
500ps的定時分辨率、高達32MB的內存深度、每條通道上125ps的 MagniVu
同步采集，使您能夠滿懷信心地在速度日益提高的信號上測量數字信號定時。由于 MagniVu
的定時分辨率，您可以迅速找到各種困難的問題，如數字邏輯錯誤、毛刺、建立/保持時間超限和串?dāng)_。您可以使用建立/保持時間超限觸發和顯示，檢驗數字設備的建立/保持時間性能。
大多數產品可能會同時具有數字問題和模擬問題。通過 iView
模擬和數字信號同時相關顯示，您可以在邏輯分析儀顯示屏上，清楚地查看模擬問題怎樣影響數字信號。
探頭
- P6417探頭: 16根數據線和1根時鐘線。它可以方便地與被測系統相連，當需要連接獨立的引腳來觀測波形時，可以用 KlipChips
連接被測點。在數據線和時鐘線上容性負載為2pF。
- P6418探頭:
16根數據線和1根時鐘線。在數據線上容性負載為1.4pF，在時鐘線上容性負載為2pF。它帶有導線束和微型觸點夾，可以直接連接或使用微型觸點夾連接目標系統內部的各個測試點。P6418
可以與廣泛的業內標準探頭配件一起使用，靈活地連接到目標系統上。建議在通用應用中使用這種探頭
- P6434探頭: 有34個通道，32個數據，2個時鐘，在數據線和時鐘線上的容性負載為2pF。P6434探頭只能與 AMP Mictor
連接器一起使用。建議在電路板采用 AMP Mictor 連接器的高密度應用中采用這種探頭。
注
- 軟件iView 支持的泰克示波器 TDS1000/2000系列 TDS3000/3000B系列 TDS5000/6000系列
CSA/TDS7000系列 TDS684C,TDS694C,TDS754C,
TDS784C,TDS724D,TDS754D,TDS784D,TDS794D
選件
- 選項1C －iView 外部示波器電纜套件(012-1614-02)
- 選項1P －全套P6418 17通道通用探頭(每個探頭包括兩條8通道引線束、一條1通道引線束、20個SMT KlipChip TM 抓斗尖端)
- 選項2P －全套P6434 34通道高密度Mictor 探頭
- 選項3P －全套P6417 17通道通用探頭，可以把8通道適配夾小組分成多條通道(每個探頭包括兩條8 通道引線束、一條1通道引線束、20個SMT
KlipChip 抓斗尖端)
- 選項4P －全套P6419 17通道高密度壓縮探頭
- 選項7S －基本內存提高到每條通道 2Mb 內存深度
- 選項8S －基本內存提高到每條通道 8Mb 內存深度
