廠家: 美國泰克
尺寸: 14x22x46cm
重量: 4kg
特點
應用

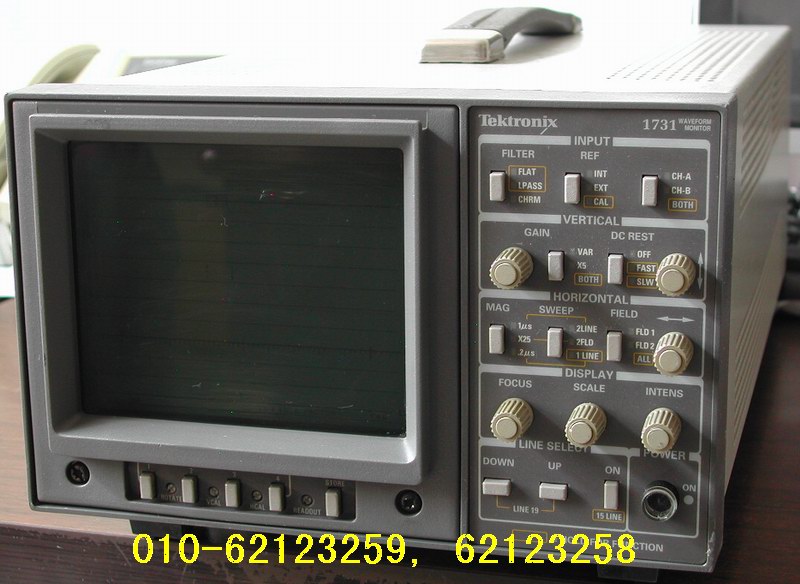

泰克1730系列波形監視器，可對NTSC和PAL電視信號作出綜合監視。該儀器具備功能多，重量輕，半機架寬和適于視頻信號監視的明亮示波管等特點。其監視功能出類拔萃，當它們串聯使用時其功能更為獨特和突出。每種監視器都有著其自身優異的特性，說明1700系列的性能價格比是很理想的。這些監視器價格低廉，但卻能迅速方便地以良好的性能完成電視監視任務。
1730系列能充分滿足電視測試的各種需求。對于NTSC和PAL領域的典型復合監視，1730系列更是得心應手。如果需要對PAL和NTSC雙制式進行標準測試，可以使用1735波形監視器和1725矢量儀。
對于SCH功能,1720系列矢量儀的SCH是一種經濟的解決途徑。復合并行和復合串行的數字測試可以用數字波形監視器的1730D系列來實現。無論是怎樣特別的視頻測量應用,1720和1730系列家族都可做到操作容易,價格經濟。
全行選擇
1730系列波形監視器有全幀的行選擇,屏幕上字母數字顯示行數,在輔助方式工作時,1720系列矢量儀可隨時跟蹤1730所選的行顯示。全幀的任意一行或二行均可選出顯示,或者同時觀察兩場的相同行。在兩場掃描時,圖象監視器輸出信號上有增輝區,指明所選行的位置。此外,為了攝像機和錄像機的調整,任何相繼的l5行可重疊顯示。
信道A和B同時顯示
這些新儀器有先進的微處理器面板控制,半架寬度的波形監視器和矢量儀提供全新的特性,易于使用。1730系列波形監視器和1720系列矢量儀都有雙通道顯示功能,可讓兩個輸入通道同時顯示在示波管上。
雙濾波顯示
1730(NTSC)和1731(PAL)波形監視器包括雙濾波顯示,可提供同一信號低通和平坦信息。在2場和2行顯示方式中,低通濾波器加至圖形左半邊。在1行方式,兩個信號重疊。這些濾波方式也可獨立地使用。1730系列的兩種型號設有色度濾波器,其中心頻率在副載波頻率附近。
單按鈕面板設置
常用的面板設置可按一次按鈕即可調出存儲的預置。此外,當1720與1730串聯使用時,1720設置受1730存儲鍵控制。面板上最多可以儲存四個用戶所選擇的面板設置。其它四個面板設置是工廠放置的程序,可從遙控接口存取。
微分相位和增益測量
1720系列矢量儀的刻度板上設有測量微分相位和增益的刻度。微分相位刻度有間隔2度的標記。微分增益的刻度標記有5%間隔。為獲得更高精度,1720和1730系列在微分相位的測量時可配合起來,在1730系列波形監視器上用場或行掃描。波形監視器的色度濾波器可用于微分增益測量。
立體聲相位測量
1720系列中兩個獨立的輸入連接器為XY模式工作的平衡輸入口。這一模式對評價立體聲特別有用,用專用的XY刻度即可對幅度和相位進行測量。XY測量可以單獨或與矢量合起來顯示。這種輸入可在需要XY監視的其它地方使用。
相對和絕對SCH相位的極坐標顯示(僅對1720 SCH系列)
1720 SCH系列的絕對和相對SCH極坐標顯示用于編輯制作是很理想的。在兩點絕對SCH模式中，1720SCH系列準確地顯示出輸入信號副載波對行同步的相位關系。在一點相對模式中，所測量的是對外接基準信號的SCH關系。從而很容易判斷幀編輯序列是否匹配。
RGB-YRGB
波形監視器可顯示RGB或YRGB。RGB/YRGB階梯信號通過后面板的連接器輸入。
矢量中心點箝位
1720系列矢量儀在矢量方式中有中心點箝位。這樣容易檢查信號上的剩余副載波。此外，無信號時中心點自動消失以延長示波管壽命。
無視差內刻度
兩種儀器都使用后加速，并沒有內刻度板的篩狀示波管以提供無視差顯示。可變的，均勻照明的刻度板和遮光板可使波形照相快速完成。
遙控
內部預置面板設置使RGB/YRGB成為可能，和面板調出/設置一起可通過波形監視器的遙控連接器存取。
可用于NTSC和PAL制
1730系列和1720系列既可為NTSC型也為PAL型。1721矢量儀和1731波形監視器都是PAL型。1735波形監視器和1725矢量儀提供PAL/NTSC雙制式監視。作為改進產品的有PAL-M制和PAL-N制的儀器。
技術指標
| 信號輸入（視頻，外部基準） | |
| 回波損耗- | >40dB,60kHz到6MHz,電源開或斷 |
| 最大輸入- | ±5VDC+AC峰值 |
| 環接隔離度： | >80dB在 Fcs處 |
| 信道隔離度： | >50dB 在Fsc處 |
| 阻抗- | 1V的1%以內 |
| 增益范圍 | 輸入信號在0.8V和2V間可調整到1V顯示（對X5增益為160mV和400mV) |
| 位置范圍 | 不管增益多大，均可使1V信號的峰值白和同步頂位于消陷電平處 |
| 頻率響應 | |
| 平坦度- | 50kHz到6MHz2%以內（X1），5%以內（X5） |
| 低通 | 在Fsc處衰減40dB,低通響應在平坦響應的1%以內（1735：30dB) |
| 色度： | 標稱帶寬1MHz,2*Fsc衰減大于20dB色度響應是平坦響應的1%以內 |
| 瞬時特性 | |
| 前沖 | <1% |
| 過沖 | <2% |
| 振鈴 | <2% |
| 傾斜： | <1% |
| 微分增益 | <1% |
| 直流成分恢復 | |
| 箝位時間 | 后肩 |
| 頻率響應 | 輸入信號中60Hz衰減量 |
| 慢方式： | <20% |
| 快方式： | <90% |
| 消陷電平偏聽偏信移 | 當平均圖象電平變動從10%到90%導致消陷電平的偏移<1%色同步信號的存在與否導致消急電平偏移<1% |
| 圖象監視輸出 | |
| 頻率響應 | 50kHz到6MHz，3%以內 |
| 微分增益 | <1% |
| 微分相位 | <1度 |
| 直流電平輸出 | <0.5V，在75Ω負載上 |
| 增亮 | 在所選行偏置180mVDC |
| 輸出阻抗 | 標稱75Ω |
| 回波損耗 | >30dB,50kHz到6MHz |
| 輸入對輸出（圖象監視）亮度信號增益比1：1±5%在15kHz處 | |
| 校準器 | |
| 頻率 | 100kHz±0.1kHz |
| 時間準確性： | 10μs±0.01μs |
| 幅度 | 1V±1% |
| 水平偏轉系統 | |
| 掃描 | 有或無輸入信號時掃描應存在 |
| 1行重復頻率 | 等于所加場頻，擴展后近似等于X25倍 |
| 時間準確度 | 1ms/div，2%以內;0.2ms/div,3%以內 |
| 掃描擴展重合度 | 在屏幕中心附近擴展 |
| 位置范圍 | 同步視頻掃描的任何部位在各種掃頻方式中均應位于屏幕上 |
| 同步 | |
| 內同步 | 帶同步的復合視頻或黑場色同步標稱值±6dB |
| 遙控同步 | 2.0到5.0V方波或4.0V復合同步（同步極性可在內部倒換） |
| RGB/YRGB | |
| 重復速率： | 分另擴展X25和X10倍的場頻和行頻 |
| 掃頻長度 | |
| 3- | 階（RGB）：3.4GC 4.1divs |
| 4- | 階（YRGB）：2.5到3.1divs |
| 示波管觀察面積 | 80*100mm |
| 軌跡旋轉 | 8°范圍，典型值 |
| 刻度 | 內標尺，亮度可調 |
