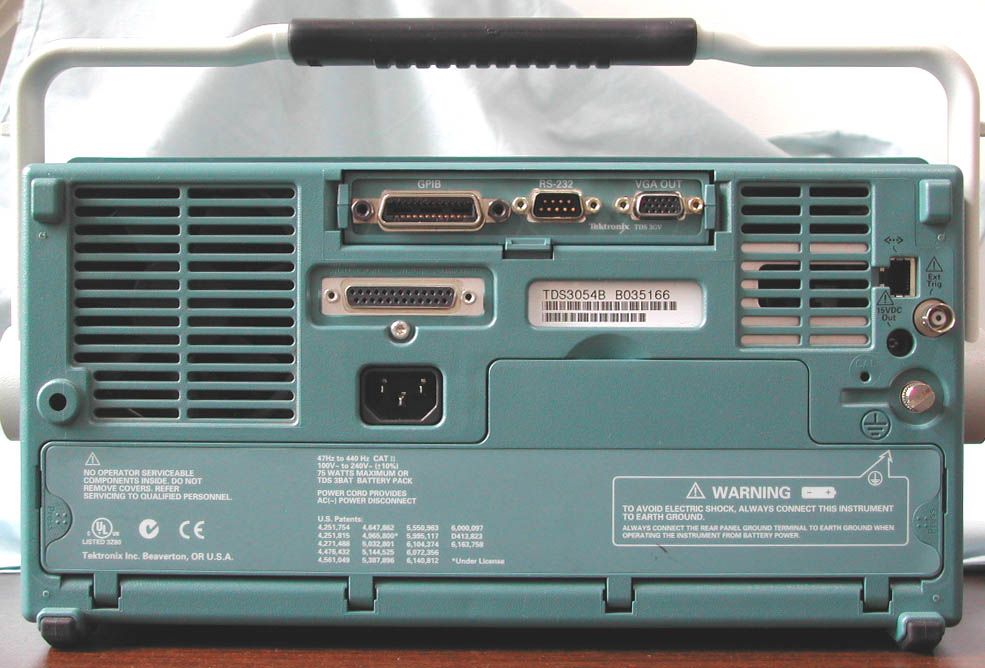

后面板廠家: 美國泰克

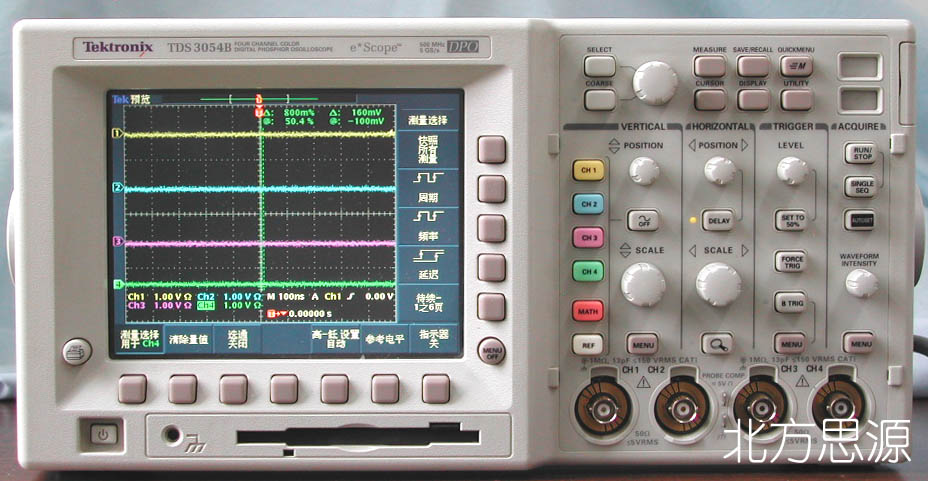

TDS3054B 現貨 帶寬 500MHz，四通道，彩顯，5GSa/s，10K記錄。
配有選件
TDS3GV : 通訊接口 GPIB/RS232/VGA
TDS3TRG : 高級觸發
TDS3FFT : 快速傅里葉變換
應用
TDS3000B系列特性
|
型號
|
TDS3012B
|
TDS3032B
|
TDS3052B
|
TDS3014B
|
TDS3034B
|
TDS3054B
|
|
帶寬
|
100 MHz
|
300 MHz
|
500 MHz
|
100 MHz
|
300 MHz
|
500 MHz
|
|
通道
|
2
|
2
|
2
|
4
|
4
|
4
|
|
每條通道取樣速率
|
1.25 GS/s
|
2.5 GS/s
|
5 GS/s
|
1.25 GS/s
|
2.5 GS/s
|
5 GS/s
|
|
最大記錄長度
|
10K points
|
|||||
|
垂直分辨率
|
9-bits
|
|||||
|
垂直靈敏度(/div)
|
1 mV-10 V
|
|||||
|
垂直精確度
|
±2% on all models*
|
|||||
|
最大輸入電壓（1MΩ）
|
150Vrms CAT I（300V CAT II 標準10×探頭）
|
|||||
|
位置范圍
|
± 5 div
|
|||||
|
帶寬BW極限
|
20 MHz
|
20, 150 MHz
|
20, 150 MHz
|
20 MHz
|
20, 150 MHz
|
20, 150 MHz
|
|
輸入耦合
|
AC, DC, GND
|
|||||
|
輸入阻抗選擇
|
1 MΩ與 13 pF或 50Ω并聯
|
|||||
|
時基范圍 (/div)
|
4 ns - 10 s/div
|
2 ns - 10 s/div
|
1 ns - 10 s/div
|
4 ns - 10 s/div
|
2 ns - 10 s/div
|
1 ns - 10 s/div
|
|
時基精確度
|
200 ppm
|
|||||
|
顯示器
|
彩色 LCD
|
|||||
