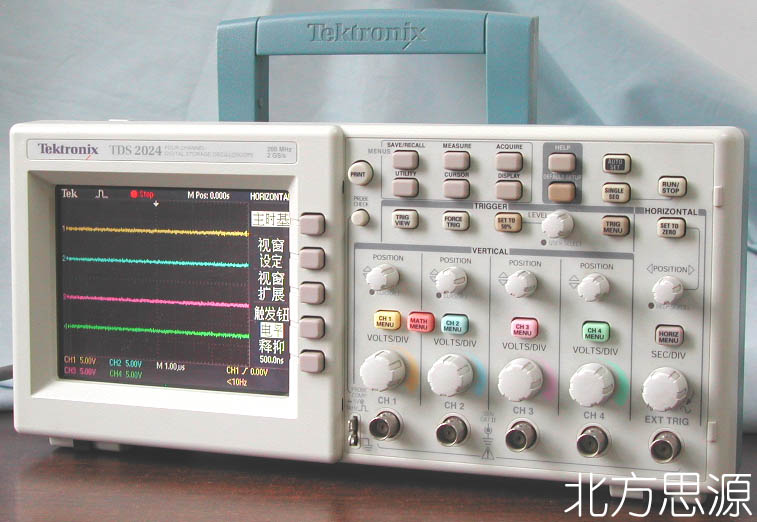

TDS2024

彩色

4

200MHz

2.0 GS/s

所有通道2.5K點

2.5 ns到50sec/div

觸發源觸發頻率讀出，所有型號標準配置

11 種波形參數測量

• 比傳統數字示波器精確得多的實時波形采集技術更加精確的數字測量
• 顯示與測量更高頻率的信號，更快的上升時間，發生混疊的可能性更小
• 理想的產品設計，維護，維修與生產工具

• 在5mV/格以上以全帶寬采集信號，比TDS200系列有較大提高（TDS200在2 mv/div and 5 mV/div 刻度時是20MHz 的帶寬限制）
• 所有型號的帶寬靈敏度是20 MHz @ 2 mV/div
• 模擬電路設計與調試的理想工具

• TDS2000 系列每一通道具有不同顏色的波形，讀出，以及游標
• 簡化多通道復雜波形的觀測
• 理想的設計，維護，維修與制造工具

• 自動監測正弦波，方波及視頻信號，并以圖形化界面顯示這些信號的自動設置選項
• 使用者可以選擇進一步的設置選擇，包括上升下降沿，視頻行場及FFT等
• 按照信號的不同類型，自動顯示4種參數的自動測量值
• 只顯示有信號的通道(關閉無信號的通道)
• 當多個信號連接至示波器時，使用頻率最低的信號作為觸發源（而不是最小數通道）
• 提高測試效率

• 指示使用者正確地調整探頭補償，確認探頭衰減因數
• 優化探頭設置，保證測量精度

• 簡化與加速測量過程，減少人為誤差
• 包括：最小值，最大值，上升時間，下降時間，＋脈沖寬度，－脈沖寬度，周期，平均值，周期有效值，峰峰值
• 進行重復測試時尤其有用

• 象在線手冊一樣
• 提供幫助目錄，超文本鏈接主題，使用者可以有選擇性地學習各種示波器的功能
• 幫助語言與界面語言選擇對應
• 提高使用效率

數學運算功能 標配

• 顯示頻域譜線，快速諧波分析及其它頻域測量
• 分析，測量與調試電路更加快捷
• 自動設置功能使得FFT通過一個按鍵就可以實現

• 觸發于小于，大于或等于可選時間限制的脈沖，33ns 到 10sec 可選擇
• 加速數字電路設計，調試與分析

• 觸發于視頻信號特定的行
• 提高測試效率
• 理想的視頻設計，調試，維護工具

• 所有型號提供前面板不同于輸入通道的外觸發輸入
• 所有通道都可以用來進行測量
• 設計調試多通道信號的理想工具

• 由觸發源自動激活（視頻觸發時除外）
• 使用者可以測量觸發信號的頻率（包括外觸發源），無需再使用一個通道做輸出
• 理想的設計，生產與維護手段

• 觀察觸發前的信息，發現造成故障的原因，而不是僅僅看到發生了什么故障
• 通過前面板操作可設為零

• 簡單的用戶界面使得儀器更加容易使用，減少學習時間，提高效率
• 傳統的，熟悉的模擬風格的控制按鈕，使用者可以通過前面板完成大部分常用功能，如自動設置，幫助，單次捕獲，打印，掃描速度等
• 前面板帶燈光指示，指示位置與電平旋鈕工作于特殊功能

• 菜單與顯示可以選擇10種操作界面：英語，法語，德語，意大利語，葡萄牙語，俄語，簡體中午，繁體中文，朝鮮語，日語
• 手冊也具有多種文字
• 前面板說明文字同樣具有多語言

• 捕獲偶發或非重復性信號更加簡單
• 前面板單次按鍵實現

TDS200系列

TDS2000系列

單色

彩色

2 或 4

2 或 4

60 或 100MHz

60, 100,或 200 MHz

1.0 GS/s

1.0 GS/s 或 2.0 GS/s

2.5K

2.5K

5 ns to5 sec/div

5 ns or2.5 ns to 50 sec/div

100 ppm

50 ppm

2通道,TDS224 無

標配

無

標配 33ns to 10sec

無

標配

TDS2MM模塊

標配

簡單設置

標配

5

11

無

標配

無

標配

存儲/調出菜單里

標配

無

標配

在觸發菜單里

標配

無

標配

內置測量功能，接口只需選用TDS2CMA

選件
