廠家: 德國羅德與施瓦茨 Rohde & Schwarz

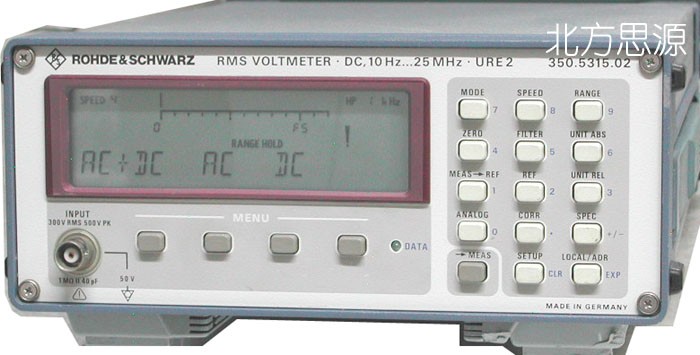

RMS 伏特計R&S URE2，RMS/ 峰值伏特計R&S URE3
R&S URE2：DC，10 Hz-25 MHz
R&S URE3：DC，20 mHz-30 MHz
R&S URE2 和 R&S URE3：50 μV-300 V (AC)；0 V-300 V (DC)
簡述
R&S URE2是寬帶RMS伏特計，其特征在于極高的精度和速度。有專利權的整流電路允許測量具有直到7
的峰值因子和直到25MHz的頻率的信號。由于其較大的頻率范圍和較高的精度、內置的頻率計數器以及附加的峰值響應整流器，RMS / 峰值伏特計 R&S URE3
進一步加強了應用的范圍。
應用領域
◆ 音頻范圍內的電平測量
◆ 開關式電源的干擾測定
◆ 在無線電話中的極快撥號信號的測量，以及同時傳輸的電源電壓的檢測
◆ 錄音磁帶和錄像帶的自動質量控制
◆ 在數字磁存儲和光數據存儲中的高頻測量
◆ 視頻測量中的峰值加權(同步信號)
◆ 中級校準標準
主要特征
◆ 對于AC 和AC+DC 的真實RMS 加權
◆ 超過30 次測量每秒
◆ 41/2 位顯示和帶有可選刻度的模擬顯示
◆ 超高測量精度
◆ 高通和低通濾波器
◆ 相對測量，最大值/ 最小值
◆ 方便的菜單導向操作
◆ 商業探針的使用，考慮了它們在顯示的結果中的分割因數
◆ IEC 總線(IEEE488)R&S?URE3 的附加特征
◆ 無傾斜和無過沖的峰值測量(正，負，峰到峰)
◆ 快速RMS 測量，即使對于超低頻信號
◆ 直到30MHz 的頻率測量
◆ 通過自動頻率響應校正獲得的超高測量精度
◆ 輸入/ 輸出選件：雙通道模擬輸出，預備輸出，觸發脈沖輸入，TTL 頻率計數器輸入
特性
測量精度
有專利權的、帶有微處理器控制的自動校準的整流電路促使了R&S?URE2 和R&S?URE3
的杰出測量特性。為了進一步提高精度，為每個儀器和測量范圍確定修正因子，并存儲在非易失存儲器中。歸零函數允許對噪聲電壓和固有噪聲補償，從而提高測量精度，尤其是在低電平。
測量的頻率值被R&S?URE3 用于內部頻率響應校正。該方法主要在較高的頻率提高了精度。通過以下確保信號的無失真測量：
◆ 高輸入阻抗
◆ 低輸入電容
◆ 高通和低通濾波器，其能夠被接通以抑制交流聲或高頻噪聲電壓
應用領域
測量精度
A patented rectifier circuit with microprocessor-controlled autocalibration makes for the outstanding measurement characteristics of URE2 and URE3. In order to further enhance the accuracy, correction factors are determined for each instrument and measurement range and stored in a nonvolatile memory.
A zero function allows noise voltages and the inherent noise to be compensated for, the measurement accuracy being thus increased in particular at low levels.
The measured frequency value is used by URE3 for an internal frequency response correction. This method increases the accuracy mainly at the higher frequencies. Distortion-free measurement of signals is ensured by:
