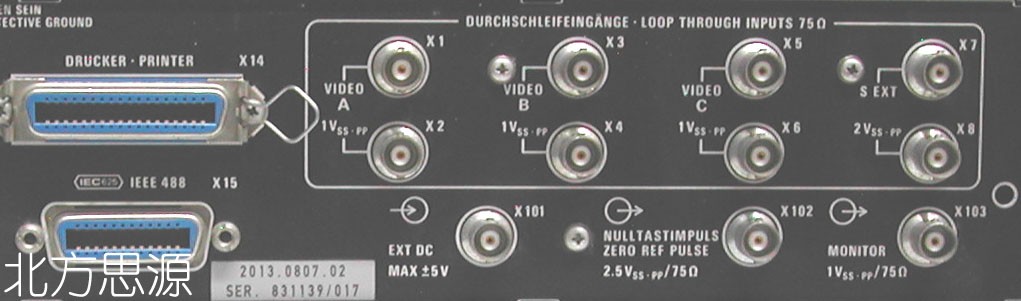

后面板廠家: 德國羅德與施瓦茨 (Rohde & Schwarz)
視頻分析儀UAF 完全符合B/G，D/K，I，M 標準的視頻分析設備
產品簡介
根據設備本身的特點，視頻分析儀R&S UAF 可以滿足演播室的所有高精度測量要求，能夠在幾秒鐘之內進行快速的測量。用戶友好的操作和清楚的圖形顯示屏可以支持進行簡潔明了的測量。
主要特性
數字段設備的核心是一部微處理器和一部算術協同處理器。信號分析包含29種視頻和測試線參數，并且涵蓋所有重要電平以及線性和非線性失真，諸如：2T K
額定值、頻率響應和交流聲等。可以任意測量50Hz 梯度、200 ns
過調量、NICAM和雙伴音互調。測試線的位置能夠在整個圖像區域和場消隱信號間隔進行自由選擇，并且最多可以存儲8 種測試配置。
因為擁有各種不同的求和時間，R&S UAF能夠適應所有測試條件。如果最短求和時間不到1 秒，則R&S UAF
可以應用于所有校準。如果信號非常嘈雜，則可以將求和時間增加到2.5，5或10秒，從而獲得穩定的結果。
針對錄像機的質量和生產控制應用，R&S?UAF 還可以處理S-VHS部件信號Y/C。失真的測試信號不會影響R&S UAF 的運行。
當使用插件級存儲卡時，可以加載用戶自定義的測試程序并將測試結果存儲在卡上。而且，存儲卡允許存儲所有的設備設置。
操作
R&S UAF

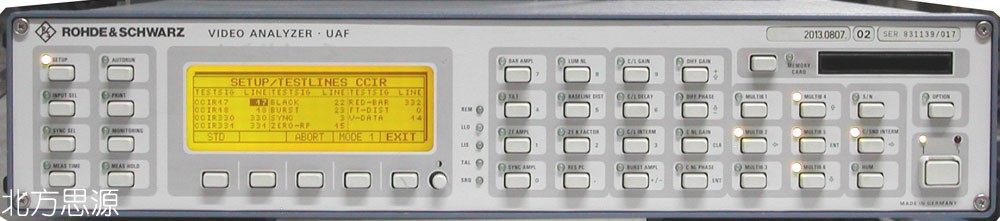

前面板控制設備的邏輯排列能夠對功能一目了然，并且確保易于操作。每一種參數都分配了各自的按鍵。如果超過極限值，則按鍵上方的相關LED燈將閃爍。顯示屏左側的鍵區允許直接選擇R&S
UAF
的設置菜單。這類菜單作為視窗插入正常結果顯示屏的上方。因此，可以以使用軟鍵來修改一般設置，如：輸入、同步和打印機模式等。“選項”功能允許進一步調用測試參數，例如：外部電平或未來擴充等。
特殊模式是指差分模式和基準測量模式，可以據此消除被測設備輸入的信號誤差。AUTORUN 菜單允許在R&S UAF
前面板上對測試順序進行編程。這些順序可以自動執行，并且反復循環。
應用舉例一 (UAF視頻分析儀作為IEC 625(IEEE 488)總線控制器使用指南。該應用指南討論了如何將UAF視頻分析儀用作IEC 625(IEEE 488)總線控制器，以及如何設置SGPF功能和控制外部設備。)
應用舉例二 (使用M/NTSC視頻分析儀UAF或視頻測量系統VSA對標準M/PAL進行自動測量)
高靈敏度、高精度、高可靠性
現代自動視頻測量工程要求測量精度能夠滿足演播室質量需求，而且測量實時性要能夠達到秒的數量級。友好的操作界面以及清晰的顯示界面和圖形支持使用戶能夠非常直接地進行測量。另外，UAF還具有非常高的靈活性、緊湊性和輕便性。
特點和用途：
信號分析包括25個視頻以及測試線參數，它涵蓋了所有重要的層次，比如線性與非線性失真（比如說2T K測定）、頻率響應和哼聲。在場消影間隔圖像中可以自由選擇測量線在整個幅面中的位置；還可以儲存多大8種測量設置。
由于積分時間可變化，UAF可以適用于所有測試條件。當使用小于1秒鐘的極小積分時間時，它是演播室或者生產線上的理想配置。在含有極高噪音的磁帶錄像機信號測量中，或是原始信號經由長距離傳輸而獲得時，可以將積分時間提高到2.5、5或者10秒，這樣同樣可以獲得穩定的輸出結果。
在場檢測，有線網絡檢測以及發射機的封閉點檢測中，可以省略掉使用電腦或打印機來記錄數據。用戶可以使用嵌入式存儲卡來定義測試和數據，還可以加載日志程序以及記錄測試結果。
另外，儲存卡還允許用戶儲存一項完整的測試標準：包括極限值、測量參數定義，濾波器在噪聲電壓測量中的設定，8項測試配置中的掃描行數。因此任何測量過程都可以重復進行。
在錄像機的質量和生產檢測中，UAF可以用于處理S-VHS元件產生的Y/C信號。
由抖動或接頭切換引起的測試信號失真將不會影響到UAF的操作。
