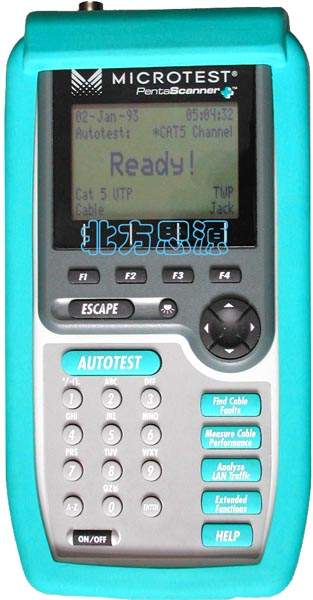

五類線測試儀 PentaScanner Plus

廠家: Microtest

PentaScanner 350® 能確保高性能5類和ISO D 級電纜的性能。滿足2級精度的要求。是世界上用的最多的纜線測試儀。并且可以存儲500條測試記錄。

使用PentaScanner 350的性能分級功能，能分析在高速應用，測量及評估其高性能鏈路的質量。
　
主要功能:

• 可以測量電纜的長度
• 可以將測試記錄編號
• 可以測試是否符合標準以及余量
• 可以按 TIA/EIA TSB-67 5類標準進行測試
• 可以測量: 近端串擾NEXT, 累加功率近端串音PSNEXT
• 可以測量: 接線圖WIREMAP
• 可以測量: 衰減ATTEN
• 可以驗證是否符合 155 Mbps ATM標準
• 可以測量: 串擾比ACR, 電阻Impedence

產品包裝

• PentaScanner 350 主機和雙向遠端機 或 PentaScanner+和單向遠端機
• 可充電電池
• 使用手冊
• 2根測試跳線
• 2個 Modular 8 轉換頭
• 串口電纜
• PentaScanner+ 帶1個交流電源； PentaScanner 350帶2個交流電源
• 攜帶包

料號

• PentaScanner 350 加 雙向遠端機 #8180-xx
• PentaScanner+ 加單向遠端機 # 8150 -xx

物理特性

• 尺寸:10.2 cm x 20.3 cm x 5.5 cm (4' x 8' x 2.15')
• 重量:0.79 kg (1 lb., 12 oz.)

電源

• 可充電，可拆裝的電池
• 內置交流電充電器
• 充電器也可作為附件單獨購買
• 電池使用壽命:8 小時
• 交直流轉換器:9V DC - 1 A

環境條件

• 操作溫度: 0攝氏度至 50攝氏度
• 儲藏溫度: -10攝氏度至 55攝氏度
• 操作濕度： 10至 90%，不結露
• 儲藏濕度:5 至 95%

測試端口

• BNC 和36針測試口連接器，壽命超過 20,000 次插拔
• 可以在 Modular 8 (RJ-45)的轉接口上測4對線

通信端口

• 電纜連接器:DB-9F
• 波特率:300 至 38,400 波特
• 奇偶性：無；數據位：8位；停止位：1位
• 數據交換控制:XON /XOFF, RTS/CTS

NEXT

近端串音 和 Attenuation衰減的測量值

NEXTand Attenuation 性能在 100MHz	通過36針測試口測試		通過 Mod 8轉換頭 測試
	一般	最大	一般
Dynamic Accuracy(dB)	0.3	0.5	0.3
Residual NEXT(dB)	67	62	45
Output SignalBalance (dB)	50	43	40
Common ModeRejection (dB)	35	38	34
Random Noise(dB)	78	75	78
Transmit ReturnLoss (dB)	26	23	20
Receive ReturnLoss (dB)	22	17	17
NEXT Accuracy(dB) @ 100 MHz	0.5 (*1)	0.9 (*1)	1.5 (*2,3)
Atten. Accuracy(dB) @ 100 MHz	0.3 (*4)	0.6 (*4)	0.6 (*3,4)

內存

• 可以儲存500條測試記錄
• 控制:可以通過閃存進行軟件升級

Autotest 功能

• 可以按不同的網絡類型進行測試 (TIA TSB-67, ISO Class C, D, 10-Base T, TokenRing, Fast Ethernet, ATM 155 etc.)
• Up to 20 user definable Autotest programs

近端串音 (NEXT)

• 測試同一端，6種不同線對間的串音。
• Power Sum NEXT 將4對線的同一端串音值進行累加
• 頻率范圍從 0.7 至 100 MHz
• 遞增模式 0.1, 0.2, 0.5 MHz 線性遞增或按 TIA標準
• 動態量程: 測量的動態量程> 75 dB
• 測量精度: 按 TIA TSB-67模式（詳細見上表）
• 測量結果: 0.1 dB

電阻

• 范圍: 40 至 200 ohms
• 精度: 5 ohms
• 結果: 2 ohms

衰減

• 通過遠端機測量所有4對線的值
• 頻率范圍 1.0至 100 MHz
• 遞增模式:1- 100 MHz遞增 1 MHz/次 或按抽樣點 (1, 2, 4,5, 8, 10, 16, 20, 25, 31.25, 62.5,和 100 MHz)
• 動態量程:0 - 50 dB
• 測量精度:按TIA TSB-67
• 測量結果:0.1 dB

回波損耗

• 從兩邊測所有4對線的值
• 頻率范圍:1.0至 100.0 MHz
• 測量范圍:0至 20.0 dB
• 測量結果:0.1 dB

雜訊

• Impulse Noise: Detects the occurrence of narrow impulse typeevents exceedingan adjustable threshold of ?0.262, 0.524, 1.0,2.0 or 2.5 vo lts. Instantlydisplays up to 200 impulse noiseevents per second. Graphically logs and displaysimpulse eventsfor up to 25 hours. Termination impedance: 200 ohms.
• Peak to Peak Noise: Measures the peak to peak voltage of steadystate noisesignals. Range: 0 to 3,000 mVpp into 100 ohms. Bandwidth:3dB from 40 kHz to30 MHz

接線圖

• 通過遠端機從兩邊測量接線圖
• 可以找出交錯線對，開路，短路，分岔線對等故障
• 可以測屏蔽層的導通

長度

• 范圍:0至 915 meters (3000 ft)雙絞線 1200 meters (4000 ft) 同軸電纜

環路電阻

• 范圍:0 至10000 ohms
• Accuracy: ?0.3 ohms @ 0 to 15 ohms ?2% @ 15 to 109 ohms ?5% @ >109 to 5000ohms ?10% @ 5000 to 10000 ohms
• 結果:0.1 ohms @ 0 to 200 ohms 1.0 ohms @ 200 to 1000 ohms

電容

• 范圍:0 至 100,000 pF
• 精度:20 pf @ 0 至 200 pF 10% @ 200至 100,000 pF

高壓接入保護:

• 可以承受電話系統的電壓 (48 VDC 電流小于 80 mA) 或 24 VAC

概述

• 測試頻率可達100MHz,可測試Cat 5/Class D鏈結
• 可儲存500筆自動測試報告資料
• 透過Flash Rom可更新測試軟體
• 可測試雙絞線(UTP:RJ-45/RJ-11)與同軸電纜(Coaxial:RG-58)
• 完整. 易學易用. 簡單判讀測試報告

產品功能

• 可以超過Level II精度的準確度快速驗證Category 5/Class D 之鏈路品質是否符合標準, 將可以讓您更有效率完成佈線驗收與除錯工作。
• PentaScanner能夠對RJ-45, RJ-11與RG-58等線路佈線進行對應的驗證， 它卓越的診斷技術可以準確的識別纜線故障的具體位置， 以大幅減少找出故障的時間與材料成本。

PentaScanner 350 with 2-Way Injector

• EIA/TIA TSB-67 Level II and ISO Compliant
• Category 5 tester with 350 MHz Performance Grading
• 21-second Autotest
• Storage of 500 Autotests
• Weight: 1 lb, 12 oz
• Power:
  Rechargeable, replaceable battery pack
  Battery life: 8 hours daily operation (appox. 6 hours in continuous Autotest)
• Measurement Ports: BNC and 36-pin connector that withstands in excess of 20,000 mating cycles
• Memory: test storage of up to 500 complete Autotest results
  Autotest Functions: TIA TSB-67, ISO Class C, D, 10-Base T, Token Ring, Fast Ethernet, ATM 155 etc.
  Up to 20 user definable Autotest programs
• Near-End Crosstalk (NEXT):
  Tests all six pair combinations
  Frequency range 0.7 to 100 MHz
• Attenuation:
  Tests all four pairs using far end active signal injection
  Frequency range 1.0 to 100 MHz
• 2-Way Injector included

Additional Specifications

• Link Performance
• Noise:
  Impulse Noise
  Peak to Peak Noise
• Wire Map
• Length
• Impedance
• Loop Resistance
• Capacitance
• High Voltage Input/Protection
• Return Loss (RL) and PowerSum NEXT (PSNEXT) measurement
