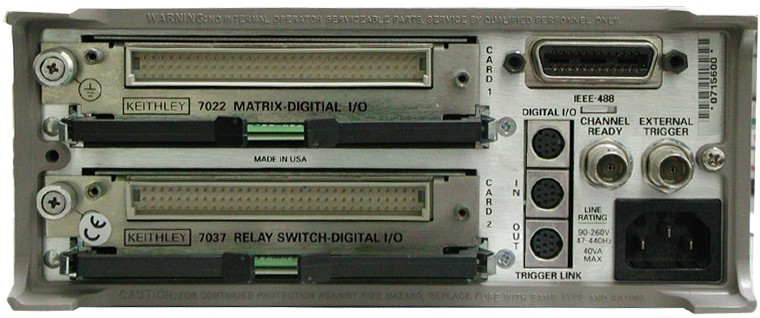

后面板廠家: 美國吉時利
主機 7001
插件
7022 : MATRIX-DIGITAL I/O
插件
7037 : RELAY SWITCH-DIGITAL I/O
80信道高密度開關控制器(2線),可透過手動設定控制或IEEE-488控制,可儲存100種開關狀態。
7001
是一個半機架尺寸的高密度開關控制器，在工業測試測量方面支持最寬范圍的
信號接入。DC開關能力從納伏到1100 伏，從飛安(10-15A）到5
安，再加上RF 和光開關 能力，使7001成為應用廣泛的測量工具。可以不接計算機而由7001自己控制測試過程中的每一步動作。簡單的程序即可控制通道間隔、掃描間隔和掃描次數。一個內置的非易失存儲器可以存儲100 種開關狀態的組合。
7001 的每一個插槽都可達到40 個通道的容量。這意味著
7001 需要的開關卡更少， 減少了對開關硬件的需要。7001的模擬背板連接可將2塊卡組成一個1x80的多路復用器
或一個4x20 的矩陣，或一個復用器/
矩陣的組合（矩陣可被擴展）

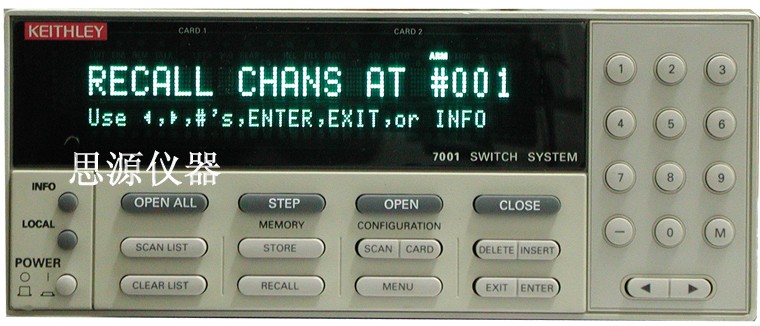

7001
的主機上的真空熒光顯示屏，可同時顯示每一通道的開關狀態。這些顯示包括開關組合狀態的圖形顯示，使得配置測試系統，修改和調試都非常方便。插槽內的兩個卡
的狀態是一邊一個顯示在同一個屏幕上的。
觸發連接是一種高速觸發總線，可以在7001
和其他儀器之間提供簡捷的觸發協調。這種總線可
以在掃描時消除GPIB 通訊導致的延遲，大大加快
了系統總的工作速度
