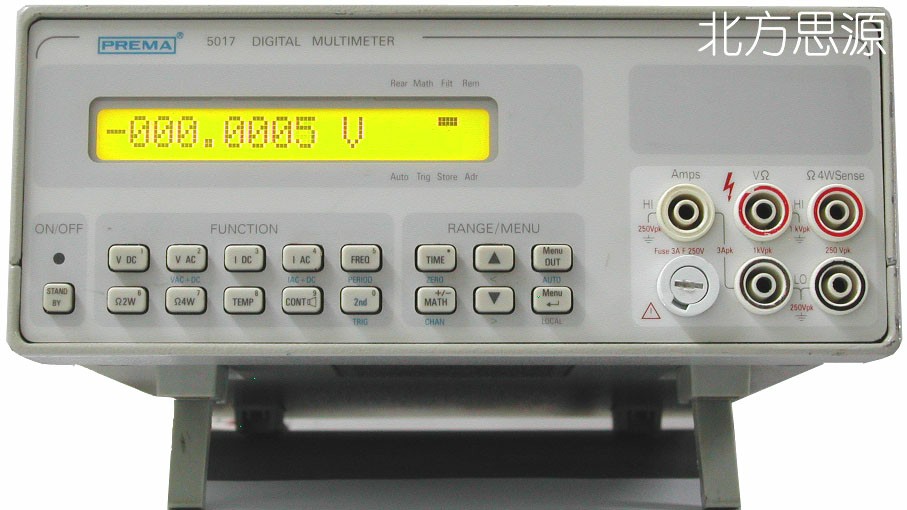

高精度七位半數字萬用表 PREMA 5017
廠家: 德國普瑞瑪
尺寸: 94×225×375mm
重量: 約3.4kg
一、特點
- 七位半數并且多種功能:VDC，VAC，IDC，IAC，Ω，℃，Hz…
- 帶有RTD傳感器的溫度測量(Pt10，Pt100，Pt500，Pt1000)
- 根據用戶需要，可提供20通道高速掃描器，可做資料采集
- 使用專利多斜A/D積分法，確保結果的精度及線性度
- 通過帶有PREMA特殊指令的IEEE488和RS232接口控制
- 高分辨率:10nV，100pA，10μΩ以及0.001℃
- 穩定度:4ppm/24小時
- 精度:20ppm/1年
二、技術指標
1、直流電壓
| 范圍 |
±300mV/±3V/±30V/±300V/±1000V |
范圍選擇 手動，自動 |
| 測量時間 |
20/40/100ms 0.2/0.4/1s 2/4/10/20/40/100s |
測試方法 PREMA多斜積分法 |
| 滿量程 |
|
溫度系數 (TC) |
| 最大分辨率 |
|
(10℃到18℃和28℃到40℃) |
| 精度 |
| ±(讀數ppm+滿量程ppm) |
| 范圍 |
24小時，23±1℃ |
1年，23±5℃ |
| ±300mV |
8+2 |
30+2 |
| ±3V |
4+2 |
20+2 |
| ±30V |
4+2 |
20+2 |
| ±300V |
7+5 |
30+4 |
| ±1000V |
10+9 |
40+10 |
|
| ±(讀數ppm+滿量程ppm)/℃ |
| 范圍 |
TC |
范圍 |
TC |
| ±300mV |
3+1.5 |
±300V |
2+1 |
| ±3V |
2+1 |
±1000V |
3+1 |
| ±30V |
2+1 |
|
|
| 過載極限 |
| V/Ω/LO到 地 |
125Vpk |
|
| 輸入電阻 |
| ±300mV，±3V |
＞1GΩ |
| ±30V，±300V，±1000V |
=10MΩ |
|
V/Ω/HI到 V/Ω/LO
±300mV±3V ±1000Vpk 60s |
| 零穩定性 |
| 溫度系數優于0.3μV/℃ |
|
±500Vpk持續 |
| 穩定性優于超過90天5μV |
±30V，±300V，±1000V |
±1000Vpk持續 |
|
| 噪音抑制 |
正常方式抑制:50/60HzNetz±5%＞100dB
普通方式抑制:Vdc:140dB；50Hz 主電源:140dB |
2、交流電壓
| 轉換方式 |
遙控選擇，DC或AC交流藕合 |
| 范圍選擇 |
手動，自動 |
| 設置時間 |
100ms到0.1% |
| 范圍 |
200mV，2V，20V，200V，700V |
| 測量時間 |
100ms |
0.2s到100s |
| 滿量程 |
201000(最大，分辨率1μV) |
2010000(最大，分辨率100nV) |
| 精度 |
±(讀數%+滿量程%)，1年，23±5℃ |
| 范圍 |
3Hz 到5Hz 到 20Hz 到 40Hz 到 10KHz 到 50KHz 到 100KHz 到 400KHz到
1MHz |
| 200mV |
1.0+0.05/0.5+0.05/0.2+0.01/0.05+0.05/1.0+0.05/5.0+0.2/ |
| 2V |
1.0+0.05/0.5+0.05/0.2+0.01/0.05+0.01/0.1+0.02/0.5+0.2/4.5+0.4
|
| 20V |
1.0+0.05/0.5+0.05/0.2+0.01/0.05+0.01/0.1+0.02/0.5+0.1/1.5+0.4
/2+2/ |
| 200V |
1.0+0.05/0.5+0.05/0.2+0.01/0.05+0.01/0.1+0.02/0.5+0.1/ |
| 700V |
1.0+0.05/0.5+0.05/0.2+0.01/0.05+0.01/0.1+0.02/0.5+0.1/ |
| 直流電壓:(15%rdg.+rdg.的0.2%) |
|
| 過載極限 |
| V/Ω/LO到 地 |
125Vpk |
| V/Ω/HI到 V/Ω/LO |
|
| 200mV，2V范圍 |
500Vpk，最大值5-106V×Hz |
| 20V，200V，700V范圍 |
1000Vpk，最大值1-107V×Hz |
|
溫度系數
(TC) |
| kHz |
10℃bis18℃和28℃到40℃ |
| 0—20 |
±(0.01%rdg.+rdg.的0.004%)/℃ |
| 20—1000 |
±(0.04%rdg.+rdg.的0.02%)/℃ |
|
3、直流電流
| 范圍 |
±200μA/±2mA/±20mA/±200mA/±2A |
| 測試時間 |
20/40/100ms |
1s到1000s |
| 滿量程 |
210000 |
2100000 |
| 最大分辨率 |
1nA |
1000pA |
| 精度 |
| ±(讀數ppm+滿量程ppm) |
| 范圍 |
24小時，23±1℃ |
1年，23±5℃ |
| ±200μA |
100+20 |
300+20 |
| ±2mA |
80+20 |
300+20 |
| ±20mA |
80+20 |
300+20 |
| ±200mA |
80+20 |
300+40 |
| ±2A |
150+30 |
400+40 |
|
| 溫度系數 |
(10℃到18℃和 28℃到40℃)
±(讀數的10ppm+2ppm滿量程)/℃ |
| 負載電壓 |
| 200μA到 200mA—范圍 |
小于250mV |
| 2A—范圍 |
小于600mV |
|
| 過載極限 |
最大值250Vpk，3Apk |
4、交流電流
| 范圍 |
200μA/2mA/20mA/200mA/2A |
| 測量時間 |
20/40/100ms |
1s到100s |
| 滿量程 |
201000 |
2010000 |
| 最大分辨率 |
1nA |
100pA |
| 精度 |
1年，23℃±5℃±(rdg.%+滿量程的%)
3Hz 到 20Hz 到 40Hz 到 1kHz 到 5kHz
0.7+0.01/0.2+0.01/0.08+0.05/0.20+0.05/
0.7+0.01/0.2+0.01/0.08+0.05/0.10+0.05/
0.7+0.01/0.2+0.01/0.08+0.05/0.10+0.05/
0.7+0.01/0.2+0.01/0.08+0.05/0.10+0.05/
0.7+0.01/0.2+0.01/0.08+0.05/0.10+0.05/ |
| 溫度系數 |
±(讀數的0.005%+滿量程的0.002%)/℃ |
| 負載電壓 |
200μA 到 200mA—范圍 |
小于250mV |
| 2A—范圍 |
小于600mV |
| 過載極限 |
最大值250Vpk，3Apk |
5、電阻
| 范圍 |
300Ω/3KΩ/30KΩ/300KΩ/3MΩ/30MΩ |
| 范圍選擇 |
手動，自動 |
| 過載極限 |
250Vpk |
| 測量時間 |
20/40/100mS |
0.2/0.4/1S |
2/4/10/20/40/100S |
| 滿量程 |
301000 |
3010000 |
30100000 |
| 最大分辨率 |
1mΩ |
100μΩ |
10μΩ |
| 精度 |
| ±(讀數ppm+滿量程ppm) |
| 范圍 |
24小時，23±1℃ |
1年，23±5℃ |
| 300Ω |
10+3 |
30+4 |
| 3KΩ |
4+2 |
30+4 |
| 30KΩ |
4+2 |
30+4 |
| 300KΩ |
6+2 |
30+4 |
| 3MΩ |
40+3 |
30+4 |
| 30MΩ |
150+10 |
500+10 |
|
| 測量方法 |
2線和4線直流電流方法 |
| 溫度系數 |
| |
測量電流 |
| (10℃-18℃，28℃-40℃)，±(ppmrdg.+ppmf.s)/℃ |
|
| 300Ω |
3+3 |
1mA |
| 3KΩ |
2+2 |
1mA |
| 30KΩ |
2+2 |
100μA |
| 300K |
2+2 |
10μA |
| 3MΩ |
3+3 |
1μA |
| 30MΩ |
50+5 |
0.1μA |
|
6、溫度
| 測量方式 |
四線線性電阻，對Pt10/Pt25/Pt100/Pt500/Pt1000符合EN60751 |
| 范圍/分辨率 |
從-200℃到850℃，分辨率0.001℃ |
| 精度(1年) |
在23℃±5(無傳感器公差)時達到±0.05℃ |
| 測量時間 |
100msbis 10s |
| 顯示 |
攝氏，華氏或開氏 |
| 測量電流 |
Pt10/25/100 1mA
Pt500/1000 0.1mA |
7、頻率和周期
| 頻率范圍 |
Vac:0.2Hz到1MHz；lac:2Hz到5MHz |
掃描基線 5MHz±0.01% |
| 周期 |
Vac:40μS到5S；Lac100μS到5S |
控制時間 100ms，1s，10s，100s |
| 精度 |
0.01%±3數位 |
分辨率 8數位 |
8、接口
IEEE488和RS232 接口
9、掃描儀
| 通道數量 |
最多80端子，可轉換到80×1極，40×2極，20×4極 |
| 熱電壓 |
典型值±1μV，1.5小時預熱后達到最大值±2μV |
| 最大電壓 |
兩通道接口間達125Vpk |
| 絕緣電阻 |
兩通道接口間大于3GΩ，相對濕度＜60% |
| 測量功能 |
Volt，Ohm，Hz，℃ |
10、通用指標機殼: 抗電磁干擾的鋁制機殼
預熱時間: 對滿1年精度達2小時
11、附件
6000/03 用于掃描儀輸入的Sub/D連接器
5021G 用于5017(2HU)的19”支架安裝工具
5023K IEEE488接口電纜，2米
5024/25 用于PC機的IEEE488接口卡
3110 用于掃描儀輸入的轉換卡(1極40通道)
3011 Pt100表面探頭1/3DIN
3012 Pt100浸入式探頭(-50℃—+600℃)
3014 安全測試線
3015 精密測試線
3016 3種短路的設置(鍍金)
3017 10安培分流器(0.1%DC精度)
