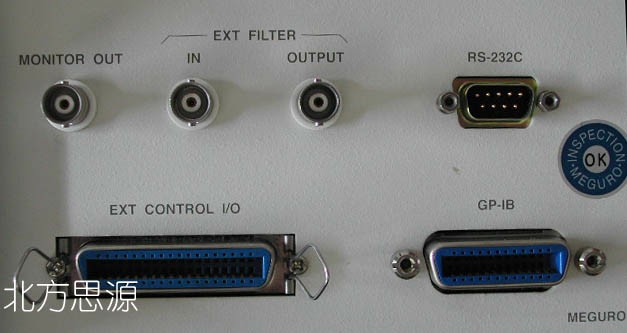

  接口照片

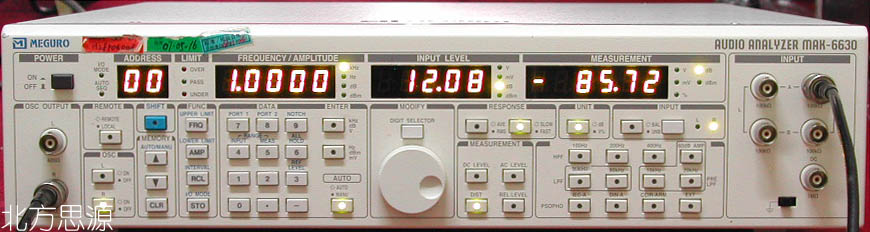

音頻分析儀 Meguro MAK-6630

廠家: 日本目黑
尺寸: 43×10×46 cm
重量: 12kg

本機是具有DDS音頻信號源及交流(AC)電壓測量,直流(DC)電壓測量,失真測量,頻率測量,信噪比(S/N)測量,等功能的音頻分析儀,只要擁有本機即可測量所有的音頻特性。

本機配備了數字音頻用的20KHz和15KHz低通濾波器,還配備了可連接任意外接濾波器的輸入輸出端口。利用本機的存儲功能和上下限判定功能,程序自動執行等功能,以及GP-IB、RS-232C,外部控制EXT.I/O等端口即可達到自動測量的效果。

特點

規格：

振蕩器部分
頻率范圍 10Hz ～ 110kHz (4檔)
設定分辨率 0.1Hz (10Hz ～ 200Hz)

1Hz (201Hz ～ 2kHz)

10Hz (2.01kHz ～ 20kHz)

100Hz (20.01kHz ～ 110kHz)
頻率設定精度 ±2%以內
輸出通道 分配式2通道輸出
輸出范圍 20dBV (OPEN)

14dBV (600Ω終端時)

+20 ～ -79.9dBV (OPEN)
電平設定分辨率 0.1dB
輸出精度 ±0.4dB (1kHz基準)
輸出阻抗 600Ω
頻率特性 +20dBV ～ -70dBV (OPEN)

±0.4dB 20Hz ～ 20kHz (1 kHz基準)

±0.8dB 10Hz ～ 110kHz (1 kHz基準)
失真率 3.16Vrms (typ.)

-100dB以下 10 Hz ～ 15 kHz (80 kHz BW)

-90dB以下15.1 kHz ～ 20 kHz (80 kHz BW)

-80dB以下10 Hz ～ 110 kHz (500 kHz BW)

測量功能
頻率測定 　
范圍 10Hz ～ 110kHz (4檔)
表示／分辨率 頻率≥100 Hz : 5位 數字表示
頻率< 100 Hz : 0.01 Hz
精度 ±5×10-5 ±1數字
輸入范圍 25mV(rms) ～ 100.0V(rms)
AC電平 測定
測定通道 切換式2通道
輸入方式 非平衡 及 平衡輸入
2通道間分離度 80dB以上 (at 1 kHz)
輸入阻抗 100kΩ以上
頻率范圍 10Hz ～ 110kHz
測定范圍 7檔 0.316mV ～ 100V (自動/手動)
表示單位 (m)V 表示單位 dBV 表示單位 dBm
100.0V 40.0dBV 42.2dBm
31.6V 30.0dBV 32.2dBm
3.16V 10.0dBV 12.2dBm
316.0mV -10.0dBV -7.8dBm
31.6mV -30.0dBV -27.8dBm
3.160mV -50.0dBV -47.8dBm
0.316mV -70.0dBV -67.8dBm
有效測定范圍 0.0316mV (-90dB) ～ 100V (40dB)
精度 ±0.4dB以內　40 dBV ～ -70dBV (at 1 kHz)
頻率特性 40dBV ～ -70dBV

±0.8dB以內 (10 Hz ～ 110 kHz) 1kHz基準
±0.4dB以內 (20 Hz ～ 80 kHz) 1kHz基準
測定分辨率 滿刻度值的0.1%(各檔)
DC電平測定
測定通道 1通道
輸入阻抗 100kΩ以上
測定范圍 300mV FS ～ 100V FS (4檔)
精度 滿刻度值的 ±0.5%
測定分辨率 滿刻度值的0.1%

失真率測定
頻率 10Hz ～ 110kHz (自動/手動)
測定分辨率 滿刻度值的0.1%
輸入范圍(7檔)
表示單位 (m) V 表示單位 dBV 表示單位 dBm
100.0V 40.0dBV 42.2dBm
31.6V 30.0dBV 32.2dBm
10.0V 20.0dBV 22.2dBm
3.16V 10dBV 12.2dBm
1.0V 0dBV 2.2dBm
0.316V -10.0dBV -7.8dBm
0.1V -20.0dBV -17.8dBm
測定范圍(7檔)
表示單位(%) 表示單位(dBV)
31.6% -10dB
10.0% -20dB
3.16% -30dB
1.0% -40dB
0.316% -50dB
0.1% -60dB
0.0316 -70dB
殘留失真率 3.16Vrms(typ.)

-100 dB以下 (10 Hz ～ 15 kHz 80 kHz BW)
-90 dB以下 (15.1 kHz ～ 20 kHz 80 kHz BW)
-80 dB以下 (10 Hz ～ 110 kHz 500 kHz BW)
測定輸入范圍 0.1V(rms) ～ 100V (rms)
精度 ±1dB以內 20Hz ～ 20kHz
第2高次諧波偏差 ±3dB以內 10Hz ～ 110kHz
數字音頻用附加放大器 60dB

濾波器
HPF 100 Hz,200 Hz,400 Hz
LPF 30 kHz,80 kHz
PRE LPF 15 kHz,20 kHz
PSOPHO(聽感補償) CCIR/ARM,DIN-AUDIO,IEC-A
EXTERNAL EXT

其他
存儲功能 100個(記憶碼 : 00 ～ 99)
外部接口 GP-IB,RS-232C,EXT.I/O
