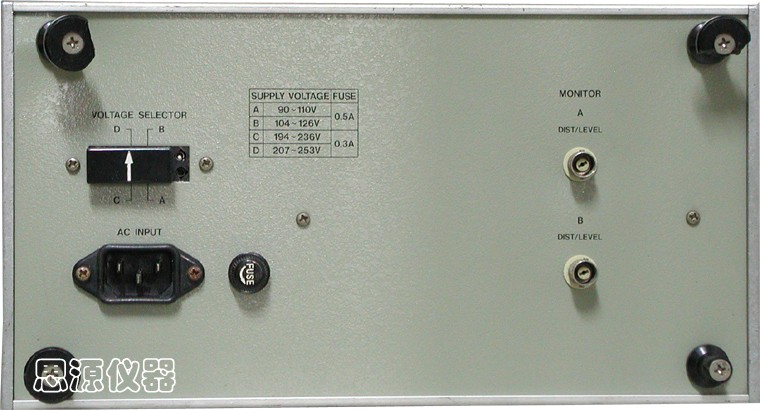

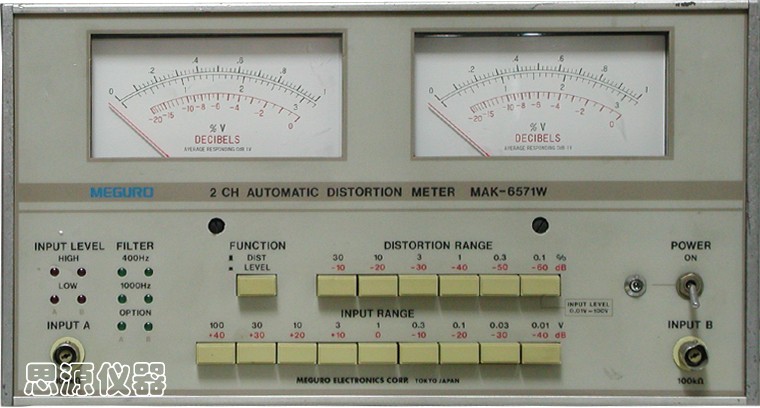

前面板 后面板
MAK6571W 失真儀
廠家: 日本目黑
尺寸: 約29×16×29cm
重量: 約7.3kg
本機是可以將400Hz和1000Hz兩種頻率的失真信號以二通道的系統自動地選擇頻率并同時進行測試的自動失真儀。特別是由于可以測定很低的失真率,所以用于高級收音機,立體聲音響,磁帶錄音機等批量生產線是最佳選擇。
測定電平的變動信號波形時亦無需作滿刻度調校即可進行測定, 作到了高效率測試。
由于在基本波消除部分采用了高通濾波器,測試類似于磁帶錄音機,唱機等的放音信號時即使在測試信號中產生抖晃也可以正確地測定失真率。另外,此機尚可作為20Hz～100kHz的電平計使用。
- ■ 可對低失真率進行測定。
- ■ 二通道的失真率(或電平)可以同時測定。
- ■ 即使測定電平有變動也可表示正確的失真率。
- ■ 由于備有自動頻率轉換電路,可自動地選擇頻率。
- ■ 測試類似于磁帶錄音機,唱機等的放音信號時即使在測試信號中產生抖晃也可以正確地測定失真率。
- ■ 僅表示不含雜音的純粹高次諧波成分。
- ■ 本機可以作為電平計使用。
- ■
選購項目可選擇測定300Hz,315Hz,333Hz,1kHz,2kHz,3kHz的全高次諧波失真率或是第三高次諧波失真率中的一個頻率作為內置濾波器。
- 失真率測定 (2通道同時切換)
- 測定頻率 (自動選擇)
(1)400Hz±7% (全高次諧波失真率)
(2)1000Hz±7% (全高次諧波失真率)
(3)選購
300Hz,315Hz,333Hz,1kHz,2kHz,3kHz中的一個頻率 (全高次諧波失真率或第三高次諧波失真率)
※如有需要請?jiān)谟嗀洉r(shí)具體指定選購項的頻率(全高次諧波失真率或第三高次諧波失真率要分別指定)
- 測定范圍
0.1 ～ 30%及CAL．滿刻度 6檔(0.1%,0.3%,1%,3%,10%,30%)
- 測定精度
各檔滿刻度值的±5% (0.1%檔為±10%)
- 基本波消除特性
-76dB以下 400Hz及1000Hz ±5%時
-70dB以下 400Hz及1000Hz ±10%時
- 輸入電壓
3mV ～ 100Vrms 9檔(0.01,0.03,0.1,0.3,1,3,10,30,100Vrms滿刻度)
- 輸入阻抗
約100kΩ 非平衡
- 自動輸入控制范圍
10dB 帶有電平監視器
- 輸出端口 (TO SCOPE)
電平: 各檔滿刻度時 約1Vrms
輸出阻抗: 約10kΩ
- 電平測定 (2通道同時切換)
- 測定頻率范圍
20Hz ～ 50kHz : ±0.5dB (1000Hz基準)
20Hz ～ 100kHz : ±1dB (1000Hz基準)
- 輸入阻抗
約100kΩ 非平衡
- 測定范圍
1mV ～ 100Vrms 9檔(0.01,0.03,0.1,0.3,1,3,10,30,100Vrms滿刻度)
- 測定精度
各檔滿刻度值的±3% (1000Hz時)
- 輸出端口 (TO SCOPE)
電平: 各檔滿刻度值時 約1Vrms
輸出阻抗: 約10kΩ
