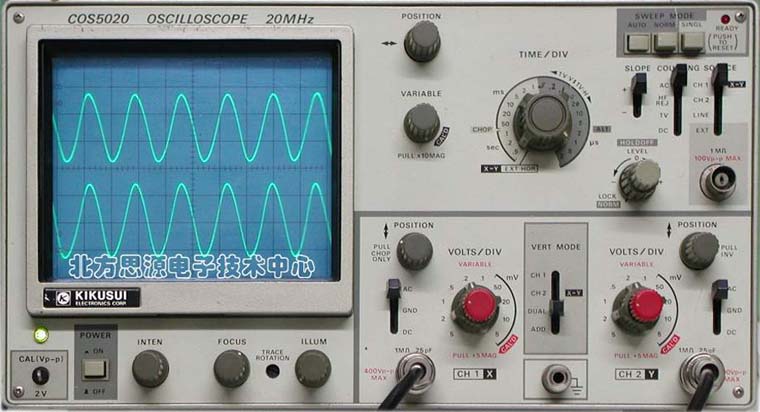

COS5020 日本菊水

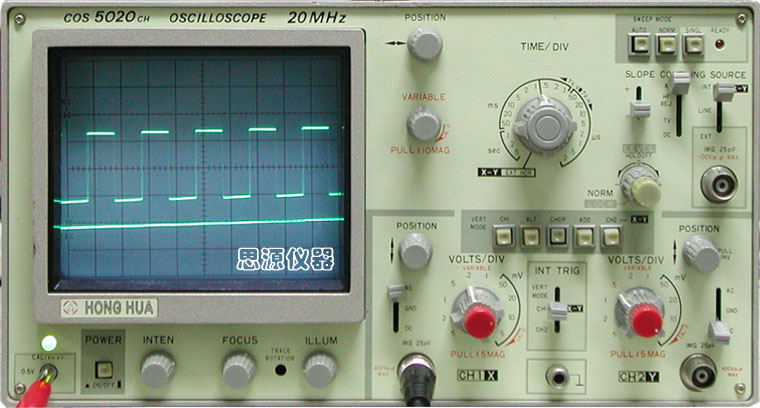

COS5020CH 紅華菊水

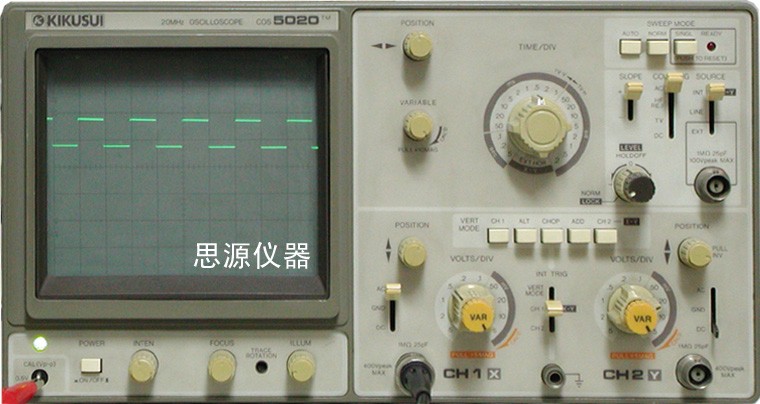

COS5020tm 日本菊水

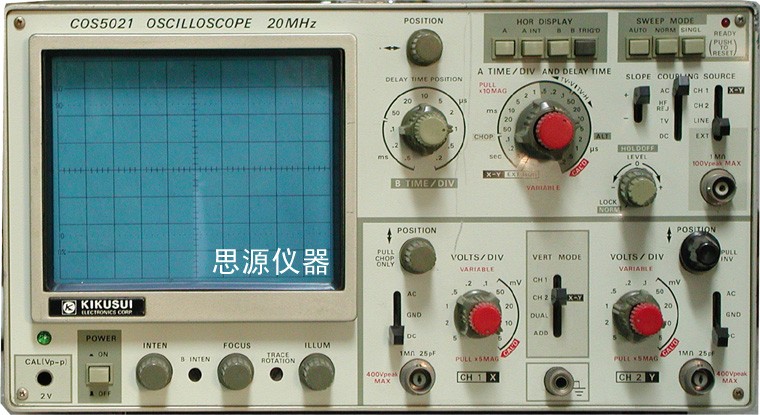

COS5021 日本菊水

模擬示波器

20MHz/5mv/10ns/雙蹤 COS5021雙掃

尺寸: 28 x 15 x 37 cm
重量: 7.5 kg

雙通道示波器，帶寬為20MHz.,最小垂直偏轉－因數為lmV/cm,掃描時間因數為20ns/cm。示波器采用8x10cm矩形內刻度示波管HH4311尚具有B掃描擴展功能。本儀器具有以下特點：

穩定度高。該示器采用了一種新開發的溫度補償電路，因比大幅度降低了由溫度變化所引起的基線漂移及直流平衡失調。
無需觸發調整的觸發電平鎖定功能。該示波器裝有一種新的觸發電平鎖定電路，這種電路省略了復雜的觸發調整過程，無論是在顯示規則信號，視頻信號或是占空比大的信號，均能自動同步。
T V同步觸發。該示波器具有同步分離電路，在觸發TV場及行信號時，能夠跟隨"t/cm"開關自動轉換。
線性聚焦。一旦聚焦到最佳狀態，能自動維持聚焦狀態，而與輝度變化無關。

主要工作特性

Y軸偏轉系統

Y工作方式：Y1 Y2、Y1士y2、交替、斷續、X-Y

輸入耦合：AC、┴、D C

位移：
a、范圍：12cm
b、位移線性誤差：不超過5%

輸入阻抗：輸入電阻 1MΩ士2％，并聯電容25士2pF
最大輸入電壓：400V（DC＋ACp_p）（AC低干1KHz）

偏轉因數
a、范圍與檔級：5mV/cm-5V/cm, 按1.2.5順序分10檔; 擴展x5：1m V/cm-1 V/cm
b、誤差：不超過士3％，擴展x5不超過士5％（10-35℃）; 不超過士5％，擴展x5不超過士10％（0-40℃）
c、微調范圍：不小于2.5：1
d、幅度線性誤差：不超過5％

頻帶寬度：
DC：0-20MHz，-3dB (x5擴展：0-15MHz，-3dB)
AC：10Hz～20MHz，-3dB (x5擴展：0-15MHz，-3dB)

瞬態響應：
a、上升時間：不大于17.5ns，x5擴展不大于23ns
b、上沖：不大于5%
c、阻尼：不大于5％
d、頂部不平度：不大于7%
e、下垂：不大于5%
f、直流特性：不大于5%

Y軸漂移：不大于lcm/n
開路噪聲：不超過1m v
通道隔離度：不小于30：1（20MHz）
共模抑制比：不小于15：1（5MHz）

X軸與時基系統

X顯示方式：A、A加亮B- B 觸發（僅HH4311用）
掃描方式：常態、自動、單次

觸發工作方式
a、觸發源：內、外、電源
b、觸發極性：＋、一
c、藕合方式：AC, DC、HFR, TV
d、觸發方式：觸發、全自動（電平鎖定）

位移：調節位移旋鈕，掃線始端與末端均能移過屏中心
X軸輸入阻抗：同Y1
X偏轉因數：同Y1
誤差：
不大于士4％，擴展x5時，不大于士6％（10-35℃）
不大于士6％，擴展x5時，不大于士10%（0-40℃）

X軸頻帶寬度：DC-1M Hz，-3dB
XY相位差：不超過3°（DC-50KHz）

掃描時間因數：
a、A掃描時間因數：0.2 μs/cm-0.5s/cm 按1.2,5順序分2 0檔
b、擴展倍率：x10
c、誤差：
不大于士3%（10-35℃），不大于士5%（0-40℃）
擴展x10時：0,5s-1μs/cm，不大于士10% ; 0.5μs-0.2μs/cm，不大于士15%
d、A掃描時間因數微調比：不小于2.5:1
e、B掃描時間因數：0.2μs/cm-0.5ms/cm 按1.2.5順序分11檔誤差不大于士3％（10-35℃），不大于士5％（0-40℃）
f,掃描線性誤差:
不大于3％（10-35℃），不大于5％（0-40℃）
擴展x10時0．5μs-1μs/cm，不大于10％ ; 0.5μs～0.2μs/cm，不大于15％

延遲時間范圍：2μs-5s

觸發特牲
a.外觸發最大輸入電壓：100 V（DC＋A Cp-p），AC低于1KHz
b.觸發靈敏度及同步頻率范圍：

觸發方式	耦合方式	觸發同步頻率	觸發靈敏度
觸發方式	耦合方式	觸發同步頻率	內觸發（cm）	外觸發（mV）
觸發	AC	10Hz-10MHz	0.5	100
	AC	10MHz-20MHz	1.5	200
	DC	DC-10MHz	0.5	100
	DC	10MHz-20MHz	1.5	200
	TV		2	200
鎖定	AC.DC	50Hz-10MHz	1	150
鎖定	AC.DC	10MHz-20MHz	2	250

c.外觸發輸入阻抗：1MΩ士2％,約25pF
掃描時基晃動：不大于4ns（僅HH4310用）
延遲晃動比：不大于1：10000（僅HH4311用）

顯示系統
示波管：112112型內刻度，有效工作而8X10cm，檢驗工作面6 x 8cm
具有自動聚焦功能，當掃描時間因數及輝度改變時，可自動聚焦。
圖象畸變：
a、邊緣直線度偏差：小于等于0.2cm
b、垂直度偏差：小于等于l°
c、平行度偏差：小于等于l°
外調輝功能：
a、輸入阻抗：約5 KΩ
b、最大輸入電壓：50Vp-p（頻率不大于1000Hz）
c、增輝電壓及極性：3Vp-p,負極性
d、最高調輝頻率：5M Hz
校準信號：電壓幅度與誤差：0.5V士2 %
