廠家：美國惠普
選件配置:
opt 004:OVEN
opt 101:FADC.
opt 102:DEMOD/TV
opt 105:GATE Rev B
opt 107:TVTUN
opt 001:75ohm
opt 041:HPIB + Parallel

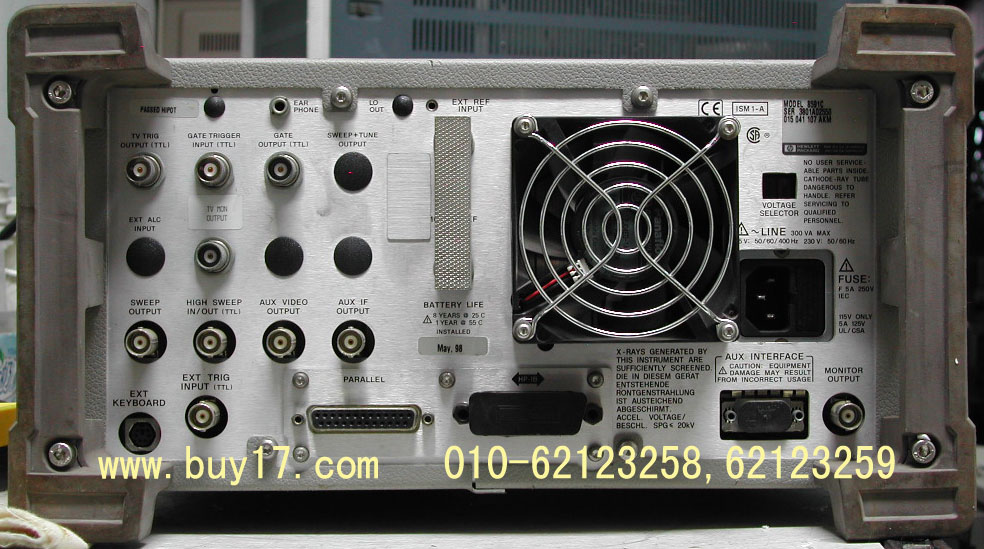

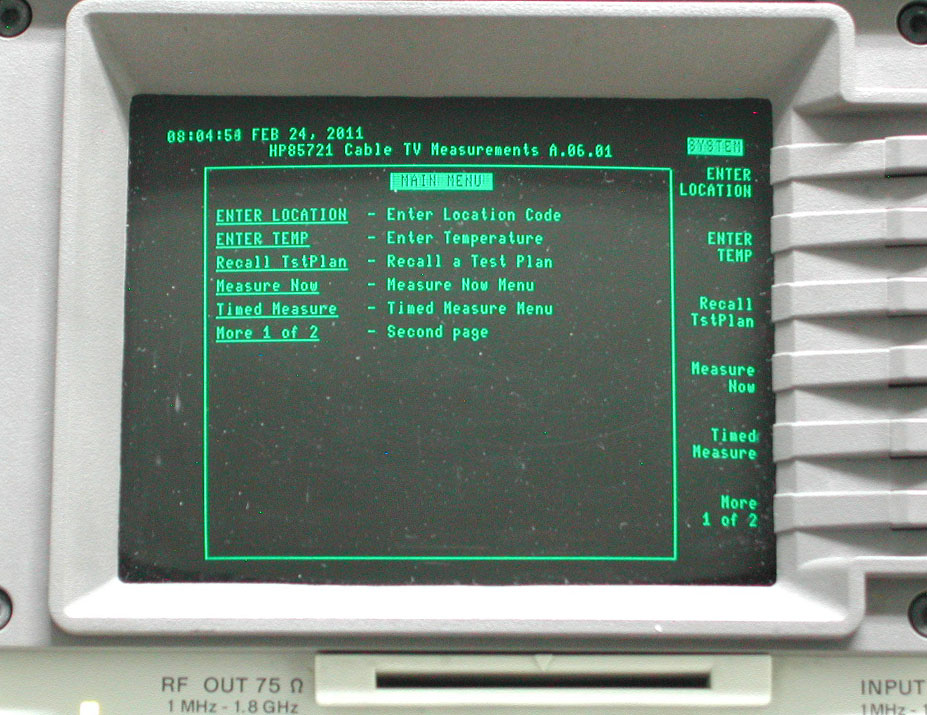

HP85721有線電視RF/視頻測量專用卡 版本A.06.01

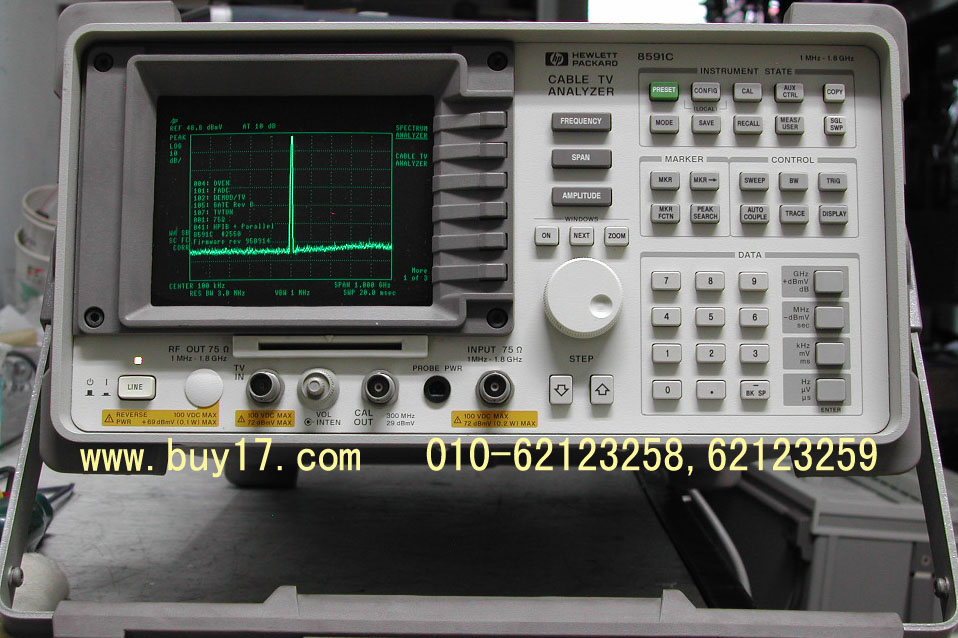

與規格變化同步的、行業內唯一的有線電視分析儀。8591C有線電視分析儀（1MHz～1.8GHz）是第一個經濟便攜式單機箱、自動、無干擾的有線電視RF和視頻測量的解決方案。該分析儀的特點是靈活的硬件和軟件結構，因此，它易于升級，當引入新的測試要求時能保護您的投資。
有線電視分析儀所具有的功能都是您在按全球制式和標準進行有線電視測試所需要的，包括所有的FCC性能驗證測試:
·HP85721A有線電視RF/視頻測量專用卡，能簡化信道和系統有線電視測量
·75Ω輸入阻抗使分析儀與有線電視的阻抗匹配
·內裝改善載噪比測量的內部可轉換前置放大器
·精密的頻率基準，以便精確地測量載頻
·快速時域掃描，以顯示各別的電視掃描行
·根據選擇的電視掃描行數進行電視觸發
·RS-232和并行接口，分別用于PC機和打印機工作
·85702A 128K RAM卡，存儲測試數據用
各種選件還能增加分析儀的測試能力。它們包括75Ω跟蹤發生器、窄分辨率帶寬和無干擾RF和視頻測量。
無干擾測量
選件107為8591C和8590E系列頻譜分析儀附加了為進行無干擾RF和視頻測量所必須的硬件。無干擾測試使您能在多個位置上不影響用戶程序控制情況下對多路信道進行所需的測試。視頻測量能力使您能進行所需的FCC彩色測試。選件107還能同時觀察TV圖象和收聽節目聲音。此硬件解調NTSC制式電視信號以及
PAL和SECAM制式電視信號。
技術參數
下列技術指標適于8591C有線電視分析儀及預先裝入的85721A測試專用卡，同樣適于帶有選件001、004、301和85721A測試專用軟件的8591E頻譜分析儀。
一般性能
信道選擇：分析儀對準指定的信道
輸入：＞75Ω，BNC
頻率范圍：5～1002MHz（信道模式）；54～896MHz（系統模式）；1MHz～1.8GHz（頻譜分析儀模式）
幅度范圍：-15～+70dBmV（S/N＞30dB）
顯示的平均噪聲電平：（1kHz RBW，0dB衰減）
無前置放大器：≤-63dBmV（1～1500MHz）
有內部前置放大器：≤-83dBmV（1～1000MHz）
有外接前置放大器：≤-83dBmV（1～1000MHz）
有線電視測量
圖像載頻（計數圖象載頻）
精密頻率基準
分辨率：100Hz
精確度：±（1.2×10-7×載頻+110Hz）
55.25MHz(信道2)上: ±117Hz
325.25MHz(信道41)上: ±149Hz
643.25MHz(信道94)上: ±187Hz
圖象對伴音載頻差(圖象和伴音載頻之間的計數頻率差值)
差值范圍：4.1～4.9MHz
分辨率：100Hz
精度：±221Hz(相對于精密頻率基準)
圖象載波峰值電平(按絕對標準測量)
幅度:-15～+70dBmV
分辨率：0.1dB
絕對精度：±2.0dB(S/N＞30dB)
相對精度：±1.0dB（相對于臨近信道)；±1.5dB（相對于所在有其它信道）
圖象對伴音載波平差（圖象和伴音載波之間的峰值幅度差值）
差值范圍：0～25dB
分辨率：0.1dB
精度：±0.75dB(S/N＞30dB)
數字載波功率
精度（特征值）：±0.75dB
讀出分辨率：0.1dB
調制深度，特征值（水平同步頂部至最大視頻電平的百分差值）
AM范圍：50～93%
分辨率：0.1%
精度：±2%(C/N＞40dB)
FM頻偏，特征值（FM頻偏的峰值讀數）
范圍：±100kHz
分辨率：100Hz
精度：±1.5kHz
交流電/低頻干擾（市電頻率和低頻干擾）
AM范圍：0.5～10%
分辨率：0.1%
精度：±0.7%(交流聲≤5%時)
圖象載頻噪聲聲比,C/N(根據圖象載頻峰值電平進行計算,最小噪聲電平歸一化至4MHz,NTSC制式)
范圍(與輸入電平有關)：63dB(最大值,+25dBmV輸入)
C/N分辨率：0.1dB
C/N精度(與輸入電平和測得的C/N有關):＜±1dB(用外接預選濾波器,50dB C/N,+25dBmV)
混合的二階失真和混合的三次差拍失真(相對于圖像載波峰值有CSO和CTB)
范圍(與輸入電平有關):≥77dB(最大值,25dBmV輸入)
分辨率：0.1dB
精度:(與輸入電平和測得的CSO/CTB有關): ＜±1.5dB(60dB的CSO/CTB,+25dBmV輸入)
交叉調制特性(在未調制的圖象載波上測量的與15.7kHz行掃描線相關的AM)
范圍:60dB(能用至65dB)
分辨率：0.1dB
精度: ±2.6dB(xmod＜50dB,C/N＞40dB)
系統頻率響應(相對于設定過程所存儲基準曲線的系統幅度變化)
頻率響應設定:基準曲線存儲50條,包括分析儀狀態
頻率響應測試:平坦曲線的示跡平坦度精度為±0.1dB/dB,
最大累積誤差為±0.75dB
選件107(視頻和無干擾測量)
TV接收機輸入
頻率范圍:50～850MHz
幅度范圍:0～40dBmV
無干擾顏色測試(需要FCC復合信號或NTSC制式的NTC-7測試信號)
微分增益精度: ≤±4%1
微分相位精度: ≤±3%2
色度—亮度延時不均勻精度: ≤45ns(典型值為±32ns)
無干擾測試(選通ON)2
C/N和CSO:必須選擇靜止掃描線
信道內頻率響應精度: ＜±0.5dB(信道內,要求Sin x/x,Philips重影消除參考信號,或NTSC制式FCC/NTC-7的多頻正弦波群測試信號)
前置放大器
一、85905A 75Ω前置放大器(外接)
頻率范圍:45～1000MHz
增益:20dB±1.0dB
噪聲系數:7dB,最大值,波段中部
二、8591C 75Ω前置放大器(內部)
頻率范圍:1～1000MHz
增益:≥24dB
噪聲系數: ≤10dB
