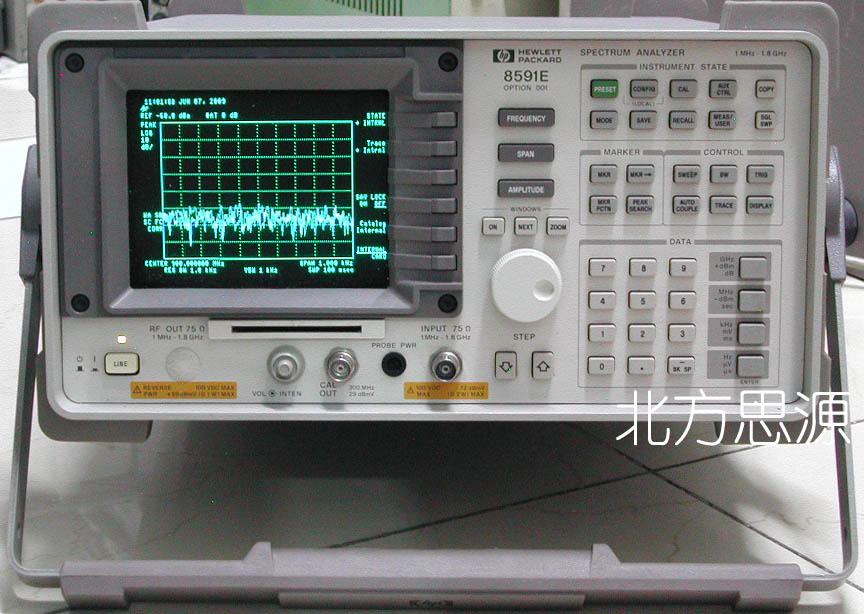

75歐 50歐 兩種

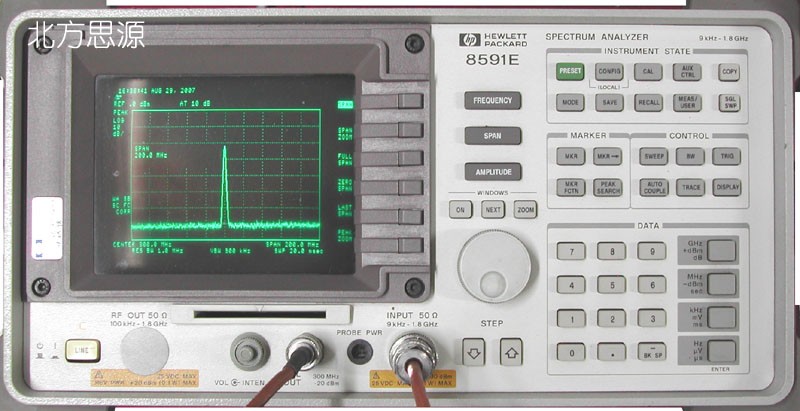

頻譜分析儀 HP 8591E

廠家：美國惠普

詳細介紹pdf

Frequency Range : 9kHz - 1.8GHz

Frequency Span :
 10 Hz to 100 kHz (10MHz以內)
 100 Hz to 100 kHz (10MHz以上)

Resolution Bandwidth : 1 kHz - 3 MHz
Video Bandwidth : 30 Hz - 1 MHz

• 便于使用、可擴展的便諧式頻譜分析儀
• 有各種范圍的價格和性能可選擇
• 用一個按鈕即可進行FFT、TOI、ACP等測量
• 具有擴展的存儲器和示跡存儲功能
• 可選用窄分辨帶寬
• 可提供定制的專用測試軟件

HP8590E系列頻譜分析儀利用應用測試軟件，可適用于某些特定的測試，如有線電視、電磁兼容(EMC）、射頻通信、噪聲系數和標量網絡分析測量。用戶還可以添置各種打印機、繪圖儀和其它附件。

適用于多種應用場合

存儲卡閱讀器能裝入測量專用軟件。復雜的測量程序就簡化為一次按鍵輸入。HP8590E系列所特有選件插件箱允許增加供完成附加功能的電路卡選件。可選用的內置跟蹤發生器提供用于激勵—響應測量的同步掃描信號源。

便于使用

這個系列頻譜分析儀有內置的 自動校準，以確保測量的一致性。全景掃頻能迅速重新確定信號的位置，而無須重復掃描。內部存儲器能貯存50多條示跡，而利用存儲卡閱讀器則可將更多的示跡貯存到RAM上。時間和日期以標準方式標出。利用HP-IB/并行或RS-232/并行接口選擇，可將結果直接輸出到打印機或繪圖儀上。該選件支持HP打印機和某些指定的Epson打印機。

供HP8590E系列使用的PC軟件

新開發的HP BenchLink頻譜分析儀PC軟件在PC機與HP8590E系列頻譜分析儀之間建立了便捷的通信聯系。通過充分利用Windows界面，用戶很容易將屏幕圖象或示跡數據經HP-IB或RS-232接口傳送，因而簡化了在PC環境下對測量結果進行獲取、分析和記錄的過程。

HP8591E、8593E、8594E、8595E和8596E頻譜分析儀

這5種型號提供了從9kHz開始并延伸到26.5GHz的頻率覆蓋選擇。
性能指標包括在30kHz頻偏處有-105dBc的低相位噪聲和在1GHz處有2.1kHz的頻率合成精度。利用可選用的精密頻率基準，頻率合成精度可提高到210Hz。二階和三階動態范圍分別是77和90dB。利用選件130時，已校幅度范圍是+30~-130dBm,而已校屏幕顯示是70dB。利用可選電路卡，可提供30、100、200EMI和30Hz的窄分辨帶寬。電路卡可隨時安裝到這些分析儀上。

標準特性

窗口功能將顯示屏幕分為兩個水平區，允許用戶對測量示跡的關鍵部分進行縮放，或同時顯示測試數據和示跡。它有許多標準單次按鈕測量功能，包括頻標表、FFT(快速傅氏變換)、NdB帶寬、三階截獲、調幅百分比和鄰近信道功率。內置存儲卡閱讀器允許利用32k、128k、256k和512k存儲卡送入測量應用軟件、用戶自己的專用程序和測量數據。

多種多樣的選件包括：

• 30、100、200EMI和300Hz的窄分辨帶寬
• 定時選通頻譜分析
• “Analog+”顯示和快速時域掃描
• 調幅/調頻解調器
• 電視接收機/視頻測試儀
• 準峰值檢波器
• 噪聲系數測量
• 用于CT2-CAI和DECT的解調器
• 用于GSM900、DCS-1800、PCS-1900、NADC-TDMA、PHS、CDMA和PDC無線通信制式的數字解調器和(或)數字信號處理。可以為HP8591E提供內置的1.8GHz跟蹤發生器（可更新），并為HP8593E、8594E、8595E和8596E提供2.9GHz跟蹤發生器。
• HP85902猝發載波觸發器可以對數字無線通信測量提供TTL參照時序。

技術指標

頻率基準

• 老化率：±2×10-6/年，±1×10-7/年(選件004)
• 溫度穩定性：±5×10-6，±1×10-8(選件004)
• 初始精度：±0.5×10-6，±2.2×10-8(選件004)
• 頻率讀出精度(起始處、終止處、中心處、頻標處)： ±(頻率讀數×頻率基準誤差+間隔精度+間隔的1%+RBW的20%+100Hz×N)
• 頻標計數精度
  間隔≤10MHz×N：±(頻標頻率×頻率基準誤差+計數器分辨率+100Hz×N)
  間隔＞10MHz×N：±(頻標頻率×頻率基準誤差+計數器分 辨率+1kHz×N)
• 計數器分辨率
  間隔≤10MHz×N：可在10Hz~100kHz之間選擇
  間隔＞10MHz×N：可在100Hz~100kHz之間選擇

頻率間隔

• 范圍：0Hz(零掃頻間隔)和
  HP 8591E：10kHz~1.8GHz;最小間隔為1kHz(選件130)
  HP 8594E：10kHz~2.9GHz;最小間隔為1kHz(選件130)
  HP 8595E：10kHz~6.5GHz;最小間隔為1kHz(選件130)
  HP 8596E：［10×N］kHz~12.8 GHz;最小間隔為［1×N］kHz (選件130)
  HP 8593E：［10×N］kHz~19.25 GHz;最小間隔為［1×N］ kHz(選件130)
• 分辨率：4位數字或20Hz×N，兩者中的較大者
• 精度：間隔≤10MHz×N：間隔的±2%
• 間隔＞10MHz×N：間隔的±3%

掃描時間

• 范圍：
  間隔＝0Hz或＞1kHz:20ms~100s
  間隔＝0Hz(選件101)20μs~100s
• 精度：20ms~100s:±3% 20μs＜20ms(選件101)：±2%
• 掃描觸發：自激、單次、電源、視頻、外部 分辨帶寬：1kHz~3MHz(3dB),按1、3、10順序分檔；9kHz和120 kHz(6dB)EMI帶寬。
  選件130增加30、100和300Hz(3dB)帶寬和200 Hz(6dB)EMI
• 帶寬
  精度：±20%
• 選擇性(典型值) -60dB/-30dB:3kHz~10kHz,15:1 100kHz~3MHz,15:1 1kHz,3kHz,16:1 -40dB/-3dB:30Hz~300Hz,10:1
• 視頻帶寬范圍：30Hz~1MHz,按1.3順序分檔(用選件130時為1Hz~1MHz)

穩定度

• 噪聲邊帶(1kHz RBW,30Hz VBW,取樣檢波器)
  與連續波信號的偏離＞10kHz:≤-90dBc/Hz+20logN
  與連續波信號的偏離＞20kHz:≤-100dBc/Hz+20logN
  與連續波信號的偏離＞30kHz:≤-105dBc/Hz+20logN

剩余調頻

• HP 8591E：
  1kHz RBW,1kHz VBW:≤250Hz pk-pk(100ms)
  30Hz RBW,30Hz VBW:≤30Hz pk-pk(300ms)

幅度范圍

• 顯示的平均噪聲電平~+30dBm
• HP 8591E選件001：顯示的平均噪聲電平~+72dBmV
• 最大安全輸入電平(輸入衰減器≥10dB)

平均連續功率：+30dBm(1W)

• HP 8591E 選件001：+72dBmV(0.2W)

峰值脈沖功率

• HP 8591E：+30dBm(1W)
• HP 8591E 選件001：+72dBmV(0.2W)

直流

• HP 8591E:25Vdc
• HP 8591E 選件001：100Vdc

數據存儲(額定)

• 內部：24條示跡或32個狀態
• 外部：50條示跡，8個狀態
• 存儲卡：HP 85700A(32KB)，24條示跡或32個狀態；
• HP 85702A(128KB)，99條示跡或128個狀態 盒式磁帶錄象機(VCR)：由組合視頻輸出提供對顯示的連續錄象

• 頻率范圍
  選件010：100kHz~1.8GHz(HP 8591E)；
  選件011：1MHz~1.8GHz(HP 8591E)
• 輸出電平選件011：+42.8~-27.2dBmV(HP 8591E)
• 分辨率：0.1dB
• 微調范圍：10dB(HP 8591E)；
• 寄生輸出
  諧波寄生信號：0dBm+42.8dBmV輸出，＜-25dBc(HP 8591E)； -1dBm輸出，＜-25dBc(HP 8593E，HP 8594E， HP 8595E，HP 8596E)
  非諧波寄生信號：＜-30dBc(HP 8591E)；≤-27dBc，300kHz~ 2.0GHz，≤-23dBc，2.0GHz~2.9GHz(HP 8593E， HP 8594E，HP 8595E，HP 8596E)
• 動態范圍(典型值，最大輸出電平——觸發器饋通)
  選件010：106dB(HP 8591E)，106dB(HP 8594E，＞400kHz)， 109dB(HP 8595E，HP 8596E，＞400kHz)； 111dB(HP 8593E，＞400kHz)
  選件011：100dB

功率掃描

• 范圍
  選件010：-75dBm~0dBm(HP 8591E)， -66dBm~-1dBm，以8dB增大(HP 8593E，HP 8594E， HP 8595E，HP 8596E)
  選件011：-32.2~+42.8dBmV(HP 8591E)
• 分辨率：0.1dB

選件

• Opt 001 75Ω輸入(只適用于HP 8591E)
• Opt 004 精密基準頻率
• Opt 009 本振和掃描+調諧
• Opt 010 跟蹤發生器(100kHz~1.8GHz，只適用于HP 8591E)
• Opt 011 跟蹤發生器(75Ω，只適用于HP 8591E)
• Opt 012 DECT接收機測試用信號源
