廠家: 美國惠普
尺寸: 42×18×32 cm
重量: 10Kg

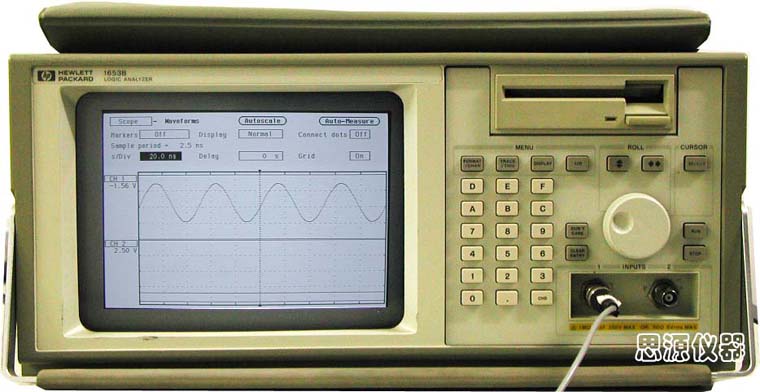

邏輯分析儀HP1653B 包含一個32通道35MHz的狀態分析儀和一個100MHz的時序分析儀以及一臺雙通道100MHz的數字示波器。邏輯分析儀可按功能分為狀態分析儀和時序分析儀，它們基本結構相似，主要區別在于采樣時鐘的來源。
狀態分析儀對數直觀，便于從大量數據中迅速發現錯碼，進行分析。 字系統進行實時分析，檢查在系統時鐘作用下總線上的信息狀態。它的內部無時鐘發生器，來自被測系統的時鐘控制記錄操作和同步。在顯示方式上，用字符1，0或助記符表示被測對象的邏輯狀態，顯示時序分析儀僅用來考察不同系統時鐘之間的數字信號傳輸與時間的關系。它的內部有時鐘發生器，在內部時鐘作用下與被測系統異步工作，記錄數據。在顯示方式上，用一連串類似方波的偽波形代表高、底電平，邏輯1或0，便于進行時間關系的分析。
HP1653B中內置的2個分析儀的任一個都既可設為狀態分析儀也可設為時序分析儀，它們共有以下4種工作組態：
①單獨使用一個32通道的狀態分析儀。
②單獨使用一個32通道的時序分析儀。
③同時使用一個M（M<32）通道的狀態分析儀與一個32-M通道的時序分析儀。
④同時使用一個M（M<32）通道的時序分析儀與一個32-M通道的狀態分析儀。以上任何一種組態中，都可增加一個雙通道數字示波器協同工作。
該儀器具有HP-IB接口和RS-232C接口，帶3.5磁盤驅動器。
應用范圍： 邏輯電路分析、電子產品邏輯故障分析、邏輯電路輔助設計等。
