廠家: 美國惠普
尺寸: 42×20×62cm
重量: 19.1Kg

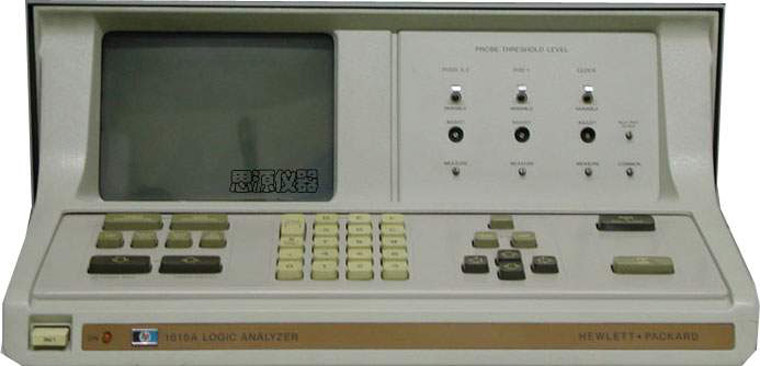

HP1615A是一種可同時進行邏輯狀態和邏輯定時測量的邏輯分析儀。它具有三種工作方式：8位定時分析儀；組合的8位定時和16位狀態分析儀，以及24位邏輯狀態分析儀。
主要指標:
時鐘、甄別器和數據輸入
重復頻率：到20MHz
輸入電阻電容：50千歐，≤14pF（探頭尖）
輸入門限：固定≈+1.4v；可變±10vdc
最大輸入：-15v～+15v
最小輸入
擺動：0.6v
時鐘脈沖寬度：20ns
建立時間：20ns
保持時間：0
同步工作
觸發器延遲：達999999個鐘脈沖
異步工作
取樣頻率：2Hz～20MHz
數據歪斜失真：最大9ns
可檢測的最小毛刺脈沖：5ns
外觸發器脈寬：5ns
圖形觸發器：任意8位圖形，所需觸發持續時間選為15、50、100、200、500、1000、2000ns±15ns或15%，選其中較大者
延遲時間：達1048575×取樣周期
觸發器輸出（后面板）
16/24位觸發輸出
電平：高≥2v（50歐）；低≤0.4v（50歐）
脈沖持續時間：≈25ns
輸入時鐘脈沖延遲：≈85ns
16/24位描圖點輸出
電平：高≥2v（50歐）；低≤0.4v（50歐）
輸入時鐘脈沖延遲：≈85ns
8位圖形輸出
電平：高≥2v（50歐）；低≤0.4v（50歐）
脈沖持續時間：圖形持續時間減去異步觸發持續時間
探頭圖形延遲：≈75ns加同步觸發持續寬度
