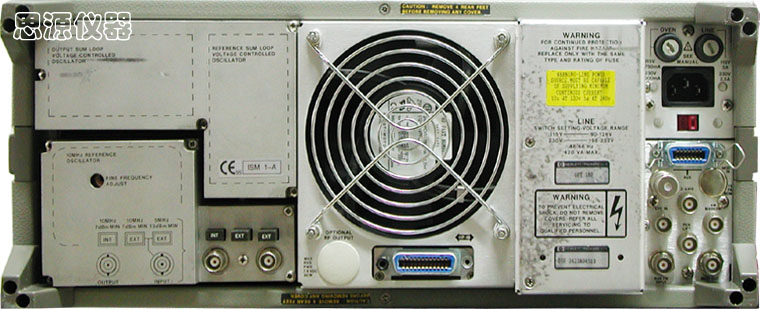

HP8662A 高性能信號發生器 低相位噪聲信號源
信號發生器 銷售 租賃 維修
生產廠家: 惠普/安捷倫 Agilent
詳細介紹--pdf文檔
特點在于極高的頻譜純度，特別適于測試雷達、衛星通信和相位噪聲測量。在1kHz頻偏處，典型絕對相位噪聲性能低達-135dBc/Hz，取決于工作的頻帶。
Agilent 8662A的工作頻率范圍為10kHz到1280MHz。無論使用內部400Hz及1kHz速率，或者使用外加的調制信號（它們可以為直流或交流耦合），都能提供多種AM/FM調制。還具有同時調制能力。
頻率
- 頻率范圍：10kHz - 1280MHz (1279.9999998MHz)
- 頻率分辯率 0.1Hz (640MHz 以上 0.2Hz)
- 在10kHz偏離處的SSB相位噪聲<-147 dBc/Hz
- 精確度和穩定度: 與基準振蕩器相同
- 內部基準振蕩器: 10MHz晶體振蕩器，老化率﹤5×10-10/天（上電加溫10天后,一般使用預熱24小時）
輸出
- 電平范圍: +13 to -139.9dBm(1V - 0.023μVrms 50歐)
- 分辨率: 0.1dB
- 絕對電平精度: ±1dB(+13 to -120dBm);±3dB(-120 to -130dBm)
- SWR: 1.5～1.8(與輸出電平和頻率有關)
- 反向功率保護: 30W 或 ±8Vdc
幅度調制
- 調制度: 0 - 95%(輸出電平+8dBm和以下)
- 分辨率: 1%(10 - 95%AM);0.1%(0 - 9.9%AM)
頻率調制
- FM速率（1dB帶寬）：外部交流，20Hz - 100kHz; 外部直流，DC
- 100kHz
- FM頻偏：25 - 200kHz，取決于載頻
- FM指示精度：（讀數的±8%）10Hz（50Hz - 20kHz）
- FM分辨率：100Hz（頻偏小于10kHz); 1kHz(頻偏大于等于10kHz)
- 寄生AM（在1kHz速率和20kHz頻偏處的AM邊帶）：
〈-72dBc，fc〈640 MHz；
〈-65dBc，fc≥640 MHz
- FM失真：〈1.7%(速率<20kHz時); <1%(速率<1kHz時)
- 中心頻率精度和交流工和方式下的長期穩定度(交流模式)：與連續工作方式相同
補充指標 : 頻率轉換速度5：420μs - 12.5ms 取決于編程方式
8662A和8663A的區別
Agilent 8663A信號發生器在工作原理和結構上均與Agilent 8662A相類似，同Agilent
8662A也是相位噪聲極低的信號源，同時兼備信號發生器的調制能力和輸出特性，HP8663A還將頻率范圍向上擴大到2560MHz，輸出電平增加到+16dBm以及添加了相位調制和脈沖調制，同時又維持高的頻譜純度。
