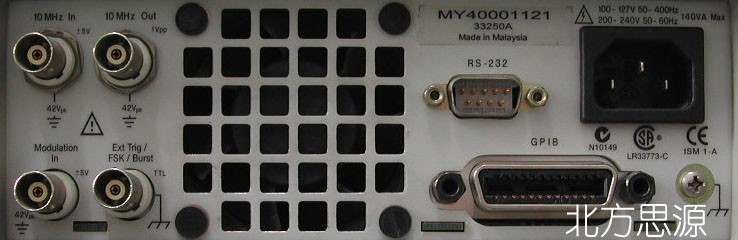

后面板廠家: 美國安捷倫

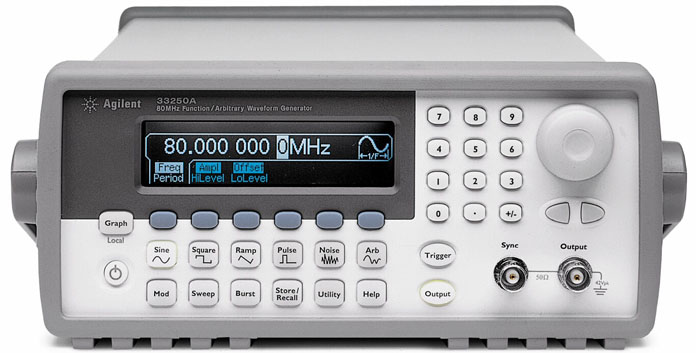

Agilent 33250A的性能幾乎比同等價格的任何其它發生器高一倍。其80MHz帶寬能適應各種各樣的應用要求，它具有各種內置信號、自定義的任意波形和脈沖能力，能幫助您驗證設計，檢驗新的構想。直接數字合成技術能獲得穩定、精確和低失真的輸出信號。
Agilent 33250A能提供您需要的所有波形，其輸出頻率更高達80MHz。標準輸出包括正弦波、方波、斜波、噪聲波、sin(x)/x、真流和其它波形。當標準信號還不能滿足您的要求時，33250A可簡化生成任意波形的過程，并贈強這些自定義信號的性能。現在通過達200MSa/s的采樣率，12bit分辨率和64K點的存儲器深度，您可建立無限多種信號，以精確適應您的應用要求 。
標準波形
Agilent 33250A
函數／任意波形發生器使用直接數字合成技術產生穩定、精確的各種波形輸出，并具有低至1μHz的分辨率。您能產生任何類型的信號，包括正弦波頻率的精度，方波的快速上升/
下降時間，斜波的線性度等。33250A
有用戶友好的直接作前面板。旋鈕和數字鍵區可調整頻率、幅度和偏置。您甚至能直接用Vpp、Vrms、dBm或高/低電平送入電壓值。以赫茲（Hz）或秒送入定時參數。
產生定制波形
33250A 能產生12bit 分辨率，64K存儲器深度和200MSa/s
采樣率的任意波形。您也能定義用戶名稱，在非易失存儲器中保存4個64K深度的任意波形，從而在您需要時找到正確波形。
產生脈沖
33250A 能產生高達50MHz 的單脈沖。并具有可調的上升/下降沿時間、脈沖寬度和電壓電平，因此能適應各種各樣的脈沖應用。
內置的多功能性
它具有AM,
FM和FSK調制能力，可用內部或外部的源容易地調制波形。并能用可編程頻率標記信號進行線性或對數掃描。可編程的突波數和閘門能使您進一步定制信號。
對于系統應用，GPIB 和RS-232 接口均為標準配置，并支持使用SCPI命令的全部編程能力。
彩色圖形顯示
33250A采用獨特的結構設計，它兼有薄機箱和彩色圖形顯示的優點, 能同時顯示多個波形參數。該圖形界面也使您能便捷地調整任意波形。
時基穩定性和時鐘基準
33250A TCXO 時基為最苛刻要求的應用提供2ppm 的年頻率精度。外時鐘基準輸入/輸出可讓儀器與外10MHz時鐘、另一臺33250A
或Agilent33220A同步。也可從前面板或通過計算機接口進行相位調節，以進行精密的相位校準和調整。
技術指標
|
波形 |
|||
| 標準波形 | 正弦波、方波、斜波、脈沖、噪聲、SIN(x)/x, 指數上升和下降、心律波、真流電壓 |
||
| 任意波形 | 波形長度 | 1~64K點 | |
| 非易失性存儲器 | 4個波形（每一個漢形1~64K點） | ||
| 幅度分辨率 | 12bit | ||
| 采樣率 | 200MSa/s | ||
|
頻率特性 |
|||
| 正弦波 | 1μHz~80MHz | 白噪聲 | 50MHz帶寬 |
| 方波 | 1μHz~80MHz | 分辨率 | 1μHz,除脈沖為5個字 |
| 三角波 | 1μHz~1MHz | 準確度 | 0.3ppm,(18℃~℃) |
| 斜波 | 500μHz~50MHz | THD(dc~20kHz) | <0.2%+1mVrms |
| 其它特性 | |||
| 幅度(至50Ω) | 10mVpp~10Vpp | 準確度(1kHz) | ±1%設置值±1mVpp |
|
調制 |
|||
|
AM |
FSK |
||
| 調制 | 任何內部波形 | 內部速率 | 2mHz~1MHz |
| 頻率 | 2mHz~20kHz | 頻率范圍 | 1μHz~80MHz |
| 深度 | 0%~120% |
脈沖列 |
|
|
FM |
波形頻率 | 1μHz~80MHz | |
| 調制 | 任何內部波形 | 計數 | 1~1,000,000或無窮多個周期 |
| 頻率 | 2mHz~20kHz | 起始/停止相位 | -360°~+360° |
| 偏移 | dc~80MHz | 內部周期 | 1μ~500s |
|
掃描 |
|||
| 類型 | 線性或對數 | 掃描時間 | 1ms~500s |
| 方向 | 上或下 | 標記 | 同步信號下降沿 |
| 起動F/停止F | 100μHz至80MHz | （可編程） | |
|
時鐘基準 |
|||
| 外部鎖定范圍 | 10MHz±kHz | 內部頻率 | 10MHz |
| 連接能力 | GPIB和RS-232為標準配置，連接性軟件也為標準配置 | ||
| 內裝幫助 | 7種語言 | ||
Agilent IntuiLink 軟件能使您用
IintuiLink 任意波型編輯器容易地產生、編輯和下載復雜波形。也可通過IntuiLink示波器或
DMM軟件捕獲波形，將其作為輸出發送到33250A。程序員可使用
SCPI命令，通過ActiveX組件控制儀器。IntuiLink 為您的33250A
提供易于建立、下載和管理波形的工具。為得到更多Intuilink 信息，請訪問www.agilent.com/find/Intuilink。
