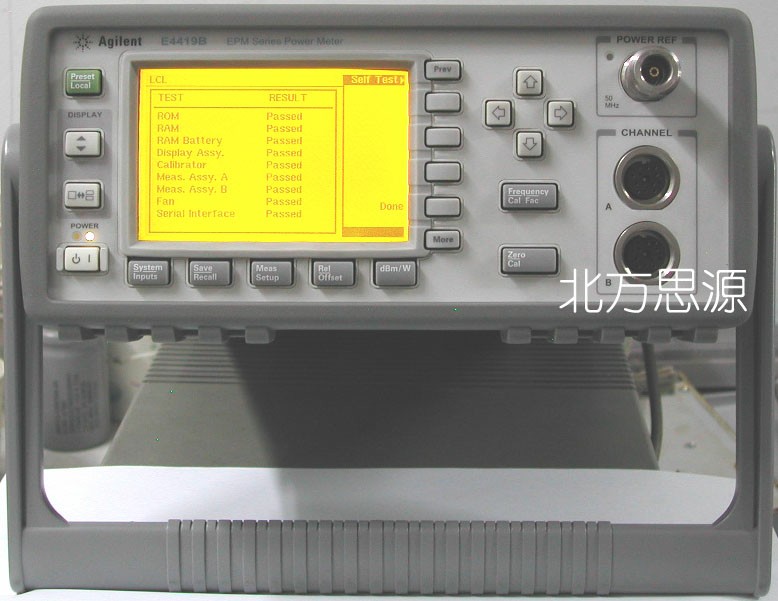

EPM系列雙通道功率計 Agilent E4419B

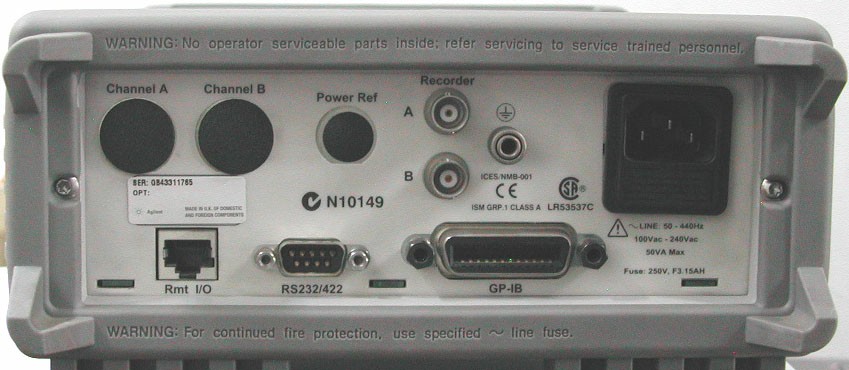

后面板
廠家：美國安捷倫
特點
E4419B適合于工作臺和自動測試設備使用，能實現快速(使用E系列傳感器能達到100讀數/秒)、精確和可重復的功率測量。
-
真雙通道功率計，可同時測兩個
通道功率
-
高速測量(使用E系列傳感器在GPIB上達到100讀數/秒)
-
同樣使用HP8480系列功率傳感器速度提高一倍(與HP437B相比)
-
使用HP8480系列傳感器
無量程開關延遲，使用E系列傳感器只有一個快量程開關點
- 與HP438A功率計代碼兼容
-
(加選件001)內部充電電池
可達4小時連續使用
-
適用于遠程控制所有功能的GPIB和RS232連接器
-
Recorde output和Remote Input/Output接口
簡介
Agilent
E4419B是一種高性能的雙通道可程控功率計。它與8480系列功率傳感器和新型E系列功率傳感器完全兼容。依據所使用的傳感器，E4419B可以在100KHz～110GHz頻率范圍內測量-70dBm～+44dBm的功率。
用于臺式測試設備和自動測試設備（ATE）時，E4419B通進行快速（用E系列傳感器時，每秒達100次讀數）、精確和重復一致的功率測量。E4419B是一種真正的雙通道功率計，這意味著在顯示器上能獲得兩個同時顯示的功率讀數。
E4419B功率計有一個帶LED背景光和反差控制的高分辨率LCD顯示器，這就使用戶在各種照明條件下能從遠處以寬闊的視角觀察功率讀數，用戶可以在儀器的分離屏面上既顯示數字讀數，又顯示模擬讀數。模擬峰化刻線儀表允許用戶進行精確調節。
利用用于最常用功能的硬件和簡化在不同應用場合下儀器配置的專用功能鍵菜單，便很容易了解和使用用戶接口。儀器提供了差值（A-B，B-A）和比值（A/B，B/A）功能，可以貯存和調用10種儀器配置，從而降低了對重復設置順序的要求。
由于E4419B功率計與438A代碼兼容且有相同的高度（88.5mm)和寬度(212.6mm)故使它很容易裝入機架式自動測試設備系統。
指標
- 頻率范圍:100KHz - 110GHz ,視傳感器而定
- 功率范圍:-70dBm - +44dBm(100pW-25W),視傳感器而定
- 功率傳感器:與所有Agilent 8480系列傳感器和Agilent E系列傳感器兼容
- 單個傳感受器動態范圍:
90dB(最大值)(Agilent
E系列傳感器)
50dB(最大值)(Agilent 8480系列傳感器)
- 顯示單位:
絕對單位:W或dBm
相對單位:面分?jǐn)?shù)或dB
- 顯示分辯率:
對數方式下,可選擇的分辯率為1.0,0.1,0.01和0.001dB;
線性方式下,可選擇的分辯率為1,2,3和4有效數字
- 默認分辨率
對數方式下:0.01dB
線性方式下:3位數
- 精確度:
絕對精度:±0.02dB(對數)或±0.5%(線性).再加上對應的功率
相對精度:
±0.04dB(對數)或±1.0%(線性).再加上對應的功率
- 1mW功率參考
功率輸出:1.00mW(0.0dBm).在工廠中調到±0.7%,可溯源到美國NPL
精度(for two years):
±0.9%(0-55℃)
±0.6%(25±10℃)
±0.5%(23±3℃)
