產地: 天津
尺寸: 12x44x40cm
重量: 9Kg
該信號源可有正弦，余弦及方波的正負脈沖輸出，頻率范圍0.001Hz-100KHz主輸出（正弦）及正交輸出（余弦）內阻為200歐姆，可輸出0-10V（有效值）電壓。脈沖和方波的輸出幅度為正負2.5V（峰值），內阻為50歐姆

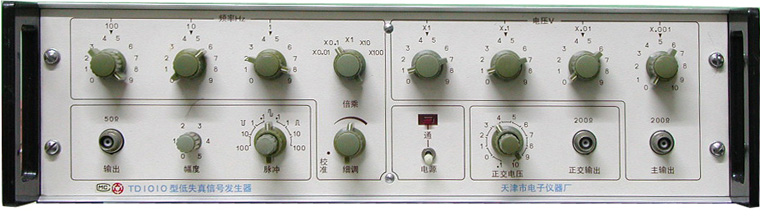

TD1010采用優良的自動增益控制電路，具有頻率響應好，失真低幅度穩定性高等特點。TD1010低失真信號發生器為通用無線電測試用儀器，可廣泛用于各種無線電測試儀器的調整，校準和測試。
儀器可在溫度0-40攝氏度，相對濕度90%（+40攝氏度）以下和大氣壓力650-800mmHg
的環境下工作。符合電子工業部部標SJ2075-82《電子測量儀器環境試驗總綱》表一之II組要求。
1、 工作特性：
1.1波形種類：正弦（主輸出）余弦（正交輸出）及方波和脈沖。正弦和余弦輸出為10V有效值，脈沖或方波輸出幅度為正負2.5V（峰值）。
1.2頻率范圍：0.001HZ-100KHz，共分5檔
倍 乘 頻率范圍
0.01 0.001HZ-9.99Hz
0.1 10Hz-99.9Hz
1 100Hz-999Hz
10 1KHz-9.99KHz
100 10KHz-100KHz
1.3固有誤差
1.3.1頻率精度：
A、 100Hz-10KHz頻率范圍內不大于正負0.5%
B、 1Hz-100Hz及10KHz-50KHz頻率范圍內，不大于正負1%
C、 0.01Hz-1Hz及50KHz-100KHz頻率范圍內不大于正負2%
1.3.2頻率穩定度（預熱1小時）
在10Hz-50KHz頻率范圍內，穩定度優于正負0.1%/小時。在0.01Hz-10Hz及50KHz-100KHz頻率范圍內，穩定度優于正負0.2%/小時
1.3.3幅度穩定度
對主輸出，空載條件下，在20Hz-20KHz頻率范圍內，每小時變化值不大于正負0.01%，在20KHz-100KHz頻率范圍內每小時變化值不大于正負0.05%
1.3.4幅度精度：
在空載條件下，對主輸出在20Hz-10KHz頻率范圍內，幅度誤差不大于設置值的正負0.25%正負1mv，在0.1Hz-20Hz及10KHz-100KHz頻率范圍內，幅度誤差不大于設置值的正負0.7%正負10mv
1.3.5頻率響應
A 對于主輸出，在空載條件下，在20Hz-20KHz頻率范圍內，幅度波動值不大于正負0.01dB在0.1Hz-20Hz及20KHz-100KHz頻率范圍內，幅度波動值不大于正負0.1dB頻率為0.01Hz時，幅度波動值不大于正負0.2dB,幅度變化值1KHz頻率下的幅度值為參考。
B 對于正交輸出，在空載的情況下，在20Hz-20KHz頻率范圍內，幅度波動值不大于正負0.1dB
1.3.6失真度
A 對于主輸出，在空載的情況下，在10Hz-20KHz頻率范圍內，失真度不大于0.01%，在20KHz-50KHz頻率范圍內，失真度不大于0.05%，在50KHz-100KHz頻率范圍內失真度不大于0.1%
B 對于正交輸出，在空載的情況下，在10Hz-20KHz頻率范圍內失真不大于0.05%，在20KHz-50KHz頻率范圍內，失真不大于0.15%，在50KHz-100KHZ頻率范圍內，失真不大于0.25%
1.4頻率誤差
1.4.1頻率誤差
A 在10Hz-50KHz頻率范圍內，溫度系數不大于正負0.02%/攝氏度
B 在0.1Hz-10Hz及50KHz-100KHz頻率范圍內，溫度系數不大于正負0.1%/攝氏度
1.4.2幅度溫度系數
對于主輸出，在空載條件下，在20Hz-20KHz頻率范圍內，溫度系數不大于正負0.005%/攝氏度，在0.1Hz-20Hz及20KHz-100KHz的頻率范圍內，溫度系數不大于正負0.05%/攝氏度
1.5工作誤差
1.5.1頻率誤差
A 在100Hz-10KHz頻率范圍內，頻率誤差不大于正負1%
B 在1Hz-100Hz及10KHz-50KHz頻率范圍內，頻率誤差不大于正負1.5%
C 在0.1Hz-1Hz及50KHz-100KHz頻率范圍內，頻率誤差不大于正負3%
1.5.2幅度誤差
A 對于主輸出，在空載條件下，在20Hz-10KHz頻率范圍內，不大于設置值的正負0.5%正負1mv，在0.1Hz-20Hz及10KHz-100KHz頻率范圍內，不大于設置值的正負1%正負10mv,0.01Hz時，不大于設置值的正負3%正負10mv
B 對于正交輸出，在空載條件下，在20Hz-10KHz頻率范圍內，同軸電位器反時針旋轉到底，幅度誤差不大于設置值的正負2%正負2mv，在0.01Hz-20Hz及20KHz-100KHz頻率范圍內，幅度誤差不大于設置值的正負5%正負20mv。
1.5.3失真度
在空載條件下，在10Hz-20KHz頻率范圍內，主輸出的失真不大于0.02%，在20KHz-50KHz頻率范圍內，主輸出的失真度不大于0.1%，50KHz-100KHz頻率范圍內，主輸出失真不大于0.2%
1.5.4方波輸出
A 在空載條件下，輸出為5V峰值，幅度誤差為正負10%正負100mv當空載為50歐姆時，輸出幅度為2.5v(峰-峰值)
B
正負極性脈沖輸出，脈沖寬度分為三檔，加同軸電位器細調。
1.6電源電壓220V正負10%，頻率50Hz正負2Hz
1.7消耗功率約50VA
