產地: 廣東
重量: 約8.5Kg
尺寸: 38×29×13cm

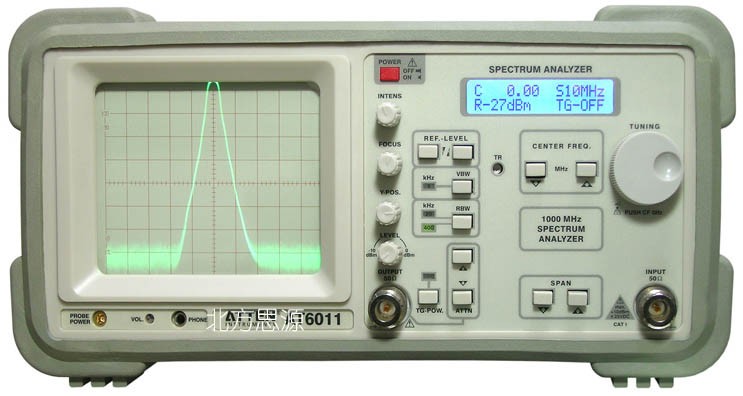

| 型號 | AT6011[帶跟蹤源] | AT6010 | AT6006[帶跟蹤源] | AT6005 |
| 頻率范圍 | 0.15～1050MHz | 0.15～500MHz | ||
| 掃頻寬度范圍 | 零擋以及1～1000MHz (1-2-5分檔) |
零擋以及1～500MHz (1-2-5分檔) |
||
| 穩定度 | ±10ppm/年 | |||
| 老化 | ±2ppm/年 | |||
| 頻率顯示分辨率 | 10kHz（5 1/2 digit） | |||
| 讀數精度 | ±2%*掃頻寬度+5*10-3*中心頻率±10kHz | |||
| 頻率發生 | TCXO，DDS(數字頻率合成) | |||
| 掃頻寬度精度 | ±10% | |||
| 分辨率帶寬 | 400kHz 、20kHz | |||
| 視頻濾波器帶寬 | 4kHz | |||
| 掃頻時間 | 20ms | |||
|
幅度 |
||||
| 幅度范圍 | -100dBm～+13dBm | |||
| 顯示 | CRT，8*10div | |||
| 顯示校正 | 10dB/div，對數的 | |||
| 顯示范圍 | 80dB(10dB/div) | |||
| 幅度頻響 | 10dB衰減，零檔，分辨率帶寬400kHz，信號-17dBm≤±4dB | |||
| LCD顯示 | 2*16字符，中心頻率，掃寬，參考電平 | |||
| 輸入衰減器 | 0～40dB(4*10dB) | |||
| 精度(輸入衰減) | ≤±2dB/10dB | |||
| 參考電平范圍 | -27dBm～+13dBm(每級10dB) | |||
| 最小平均噪聲 | ≤-90dBm(RBW20kHz VBW4kHz) | |||
| 三階交調 | 在-27dBm時2個信號， ＞3MHz間隔：≤-60 dBc | |||
| 2次諧波抑制 | -27dBm，0dB衰減，≤-50dBc | |||
| VSWR(衰減≥10dB) | typ. 1.5：1 | |||
| 參考電平精度 | 500MHz，-27dBm，零檔， RBW400kHz：±2dB |
250MHz（CF），零檔，RBW400kHz：±2dB | ||
| 信號輸入 | ||||
| 阻抗 | 50ΩN(F)連接器 | |||
| 最大持續RF輸入電平 | 10～40 dB衰減：+20 dBm（0.1W）0 dB 衰減：+10 dBm | |||
| 最大DC 輸入電壓 | ±25V | |||
| 電源對AZ530 探頭 | 6VDC | |||
| 音頻輸出 | 3.5mmφ，話筒連接器 | |||
| 滾動控制輸入 | 中心頻率 | |||
| 跟蹤信號發生器[AT6011][AT6006] | ||||
| - |
阻抗: 50Ω N(F)連接器 |
|||
