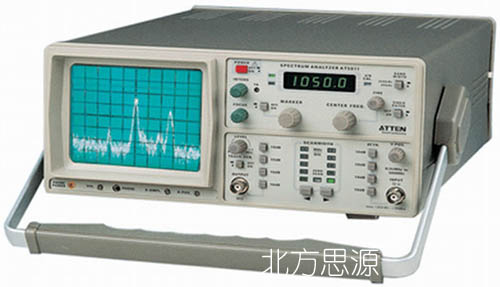

產地: 廣東
尺寸: 285×125×380 mm
重量: 約7kg
應用
技術特點
頻率范圍 : 0.15～1050MHz
標記精度 : +/-0.1%
頻率分辨率 : 100kHz(4.5位LED)
掃頻精度 : +/-10%
中頻帶寬(-3dB) : 400kHz和20kHz
掃描速率 : 43Hz
屏幕幅度顯示范圍 : 80dB(10dB/格)
電平精度 : +/-2dB
失真 : 2次3次諧波<-75dBc
靈敏度 : 平均噪聲電平上<5dB
輸入衰減器 : 0～40dB(4×10dB)
輸入最大電平 : +10dBm +/-25VDC(衰減0dB)+20dBm(衰減40dB)
掃頻寬度 : 100kHz/格～100MHz/格，1-2-5分檔和0Hz/格(0掃描)
中心頻率顯示精度 : +/-100kHz
頻率穩定度 : 僅于150kHz/小時
視頻濾波器(開) : 4kHz
幅度范圍 : -100～+13dBm
參考電平 : -27dBm～+13dBm(每級10dB)
平均噪聲電平 : -99dBm(20kHz帶寬)
3階交調 : -70dBc(二個信號相隔>3MHz)
對數刻度真實度 : +/-2dB(不加衰減) 250MHz
輸入衰減精度 : +/-1dB/10dB
輸入阻抗 : 50歐姆
輸入接口 : BNC
負載阻抗 : >8歐姆
AM解調輸出
顯示屏 : 6寸CRT，8×10分格內刻度
頻率校準
1、X-pos水平位移
2、X-AMPL水平放大
以上操作旋鈕正常使用下，不要求調節。僅在校準時才用。并需要一臺標準信號源。
校準方法
把“0頻率”調到中心線，此時中心頻率顯示器應顯示“0”。如有較大偏差，就需調節X-pos使之對準。然后用標準信號源輸出頻率為100M的整數倍。
例100M時，當掃頻寬度為100M/格時，調節X-AMPL使譜線在“0”頻線右邊的1格線位置上為準。
注意：AT頻譜分析儀最靈敏的元件是頻譜儀輸入部分。它包括信號衰減器第1混頻器。未經輸入衰減時，加到輸入端的電壓必須不超出+10dBm(0.7Vrms)AC+/-25VDC。當有40dB最大衰減時，AC電壓必須不超出+20dBm(2.2Vrms)。這些極限必須不被超出 ，否則，輸入衰減器和/或者第1混頻器可被損壞。
