868-2型(PAL)
868-4型(PAL和NTSC)
868-2型(PAL) |
868-4型(PAL和NTSC) |
產地: 江蘇
尺寸: 20x22x7 cm
重量: 1 kg

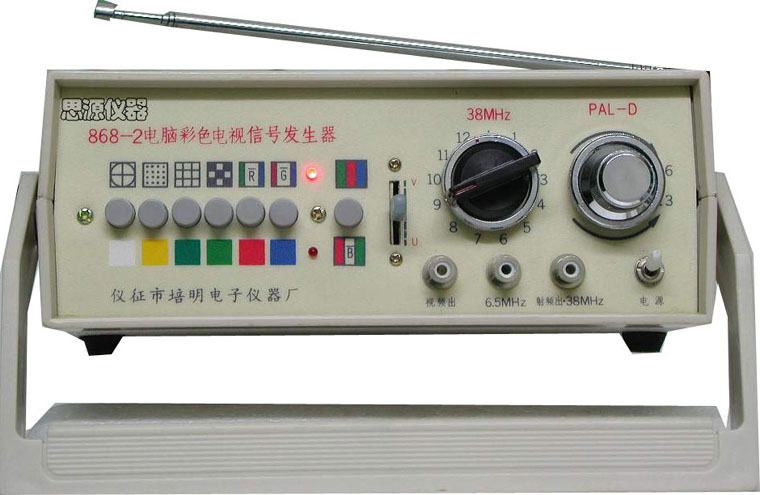

868-2型電腦存儲型彩色／黑白電視信號發生器，系采用存儲器、中央處理器、專用編碼器等高新技術器件組成，能產生16種理想圖案，圖案十分穩定精確，彩色相位誤差小于±3°,不受溫度和電壓的影響，用途非常廣泛，適合設計、生產、維修彩色／黑白電視機，追蹤故障和調校各級線路之用。

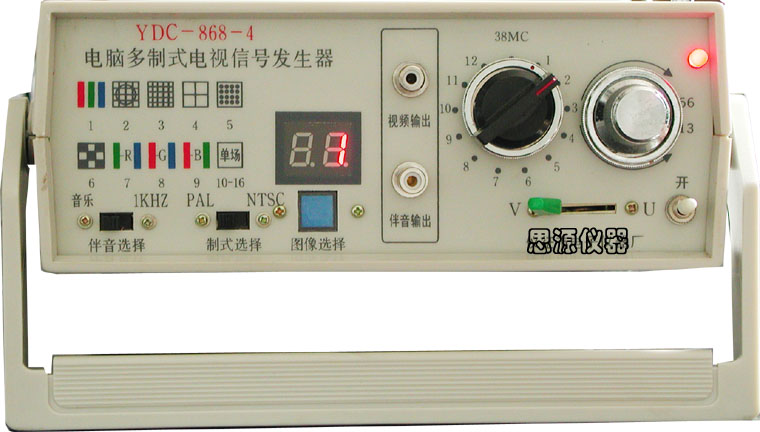

868-4型由單片機和彩色編碼器,控制電路等組成,由軟件產生PAL和NTSC制兩種制式的十六測試信號,圖象清晰穩定,不受溫度,濕度,電壓的影響。
技術指標
1、電視制式:PAL－D制、NTSC
2、行頻
PAL制15625Hz±1％
NTSC制15734.26Hz
3、場頻
PAL制50Hz
NTSC制60Hz
4、彩色副載波：
PAL制4.43361875MHz±20Hz
NTSC制3.579545MHz
5、伴音信號：
PAL制6.5MC 1000MHz和電子音樂
NTSC制4.5MC 1000MHz和電子音樂
6、視頻輸出：≥1Vp-p負極性75Ω負載
7、射頻輸出：1-56CH
8、射頻幅度大于75db
9、電源供給：180-240V交流50Hz 功耗＜8W
10、圖像信號種類：
使用方法
高頻發射：拉出天線，打開電源，選擇適當的頻道和電視接收機相應頻道，根據需要選擇所需的測試圖形。
互鎖開關型各功能鍵的位置：
1、彩條：左邊六個互鎖鍵和單獨的-B鍵全部彈出。
2、圓、點子、窗格、方格、-R、-G分別按下對應的鍵同時-B鍵彈出即可得到相應的測試圖形。
3、中心十字線：同時按下圓和方格兩鍵-B鍵彈出即可得到。
4、品紅：圓和方格以及-B鍵同時按下。
5、-B鍵按下時為白、黃、青、綠、紅、藍下面的圖形，-B鍵彈出時為上面的圖形。
