尺寸: 19×13×12cm
重量: 2kg
用途和特點

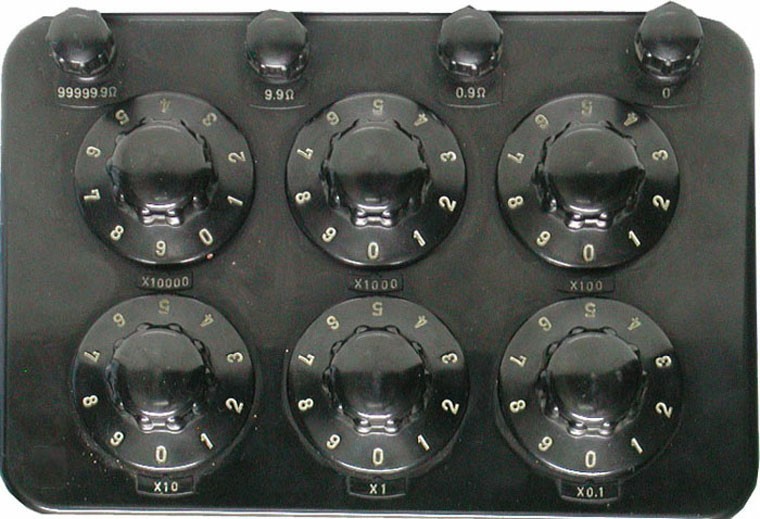

ZX21型為六個十進開關串聯而成的多值電阻器。電阻元件接于開關各個觸點之上，通過改變開關電刷位置得到各種阻值，按阻值大小分別從四只接線柱上引出。ZX21型是供直流回路作調節阻值之用。也可用于不作精度要求的交流電路中。
主要技術指標
1. 阻值調節范圍：0~99999.9Ω
2. 標準度：溫度、相對濕度和功率在參考條件下，步進盤的準確度應符合下表規定。
|
步進盤（Ω） |
9×10000 |
9×1000 |
9×100 |
9×10 |
9×1 |
9×0.1 |
|
準確度（％） |
±0.1 |
±0.1 |
±0.5 |
±1 |
±2 |
±5 |
3. 殘余電阻：RO＝30±10mΩ
4. 功率：
參考功率：0.2W
標稱功率：0.3W
極限功率：0.5W
5. 電路對外殼金屬之間的絕緣電阻應不小于100MΩ。電路對外殼金屬之間應能耐受45~60HZ實際正弦交流電壓2000V，1min試驗而不擊穿、無防電現象。
