XJ4822B 晶體管測試儀
XJ4822B 能對各類二極管、三極管、場效應管等靜態參數測試。二簇曲線顯示對器件各類參數配對尤為方便。測試大功率器件時，可采用單次方式。
- 雙族顯示用于對各種參數配對
- 最大測試功率近100W
- 階梯電壓 ±10V ＋ △VB(±5V) ,超低內阻適合測試大功率VMOS管
- 最大VC達3000V ( 需要加選件: 高壓測試臺 XJ87701 或 XJ27106 )
- 過流報警斷電
主要技術指標
- 集電極電流范圍 （IC）10μA～1A每格 , 1-2-5進制分16檔
- 二極管電流范圍 （IR）0.2μA～5μA每格 , 1-2-5進制分5檔
- IC、IR倍率 ×0.1
- 集電極電壓范圍 （VC）0.05V～50V每格 , 1-2-5進制分10檔
- 基極電壓范圍 （VB）0.05V～1V每格 , 1-2-5進制分5檔
- 二極管電壓范圍 （VR）100V～500V每格 , 1-2-5進制分3檔
- 階梯電流范圍 （IB）0.02μA～50mA每階 , 1-2-5進制分16檔
- 階梯電壓范圍 （VB）0.05V～1V每階 , 1-2-5進制分5檔
- 集電極電壓檔級: 0～10V、0～50V、0～100V、0～500V每檔連續可調
- 功耗限止電阻: 0～500k ±10% , 1-2-5進制分11檔
外形尺寸 24×36×59cm
重量 約17kg

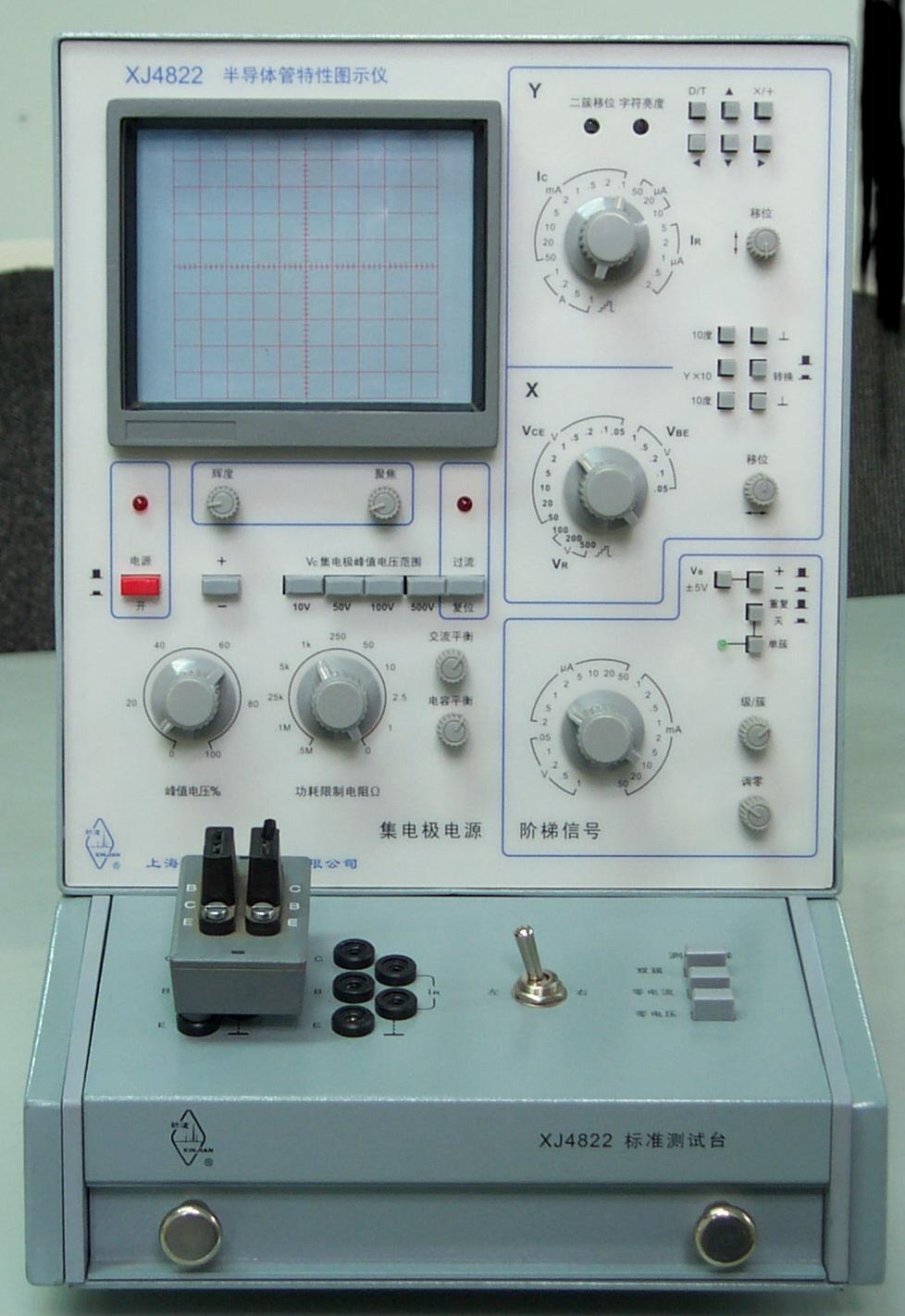

注：XJ4822具有光標測量，字符讀出功能，使各種靜態參數包裝β、Gm均可光標測量字符讀出。其他性能、指標與XJ4822B相同。
讀出功能如下:
垂直Y：顯示A/div (IC、IR)
水平X：顯示A/div (VC、VR、VBE)
階梯S：顯示A/step (IB\VB)
在按鍵按D狀態下，移動游標“+”讀出ID、VD
在按鍵按T狀態下，移動游標“×”讀出β、Gm
