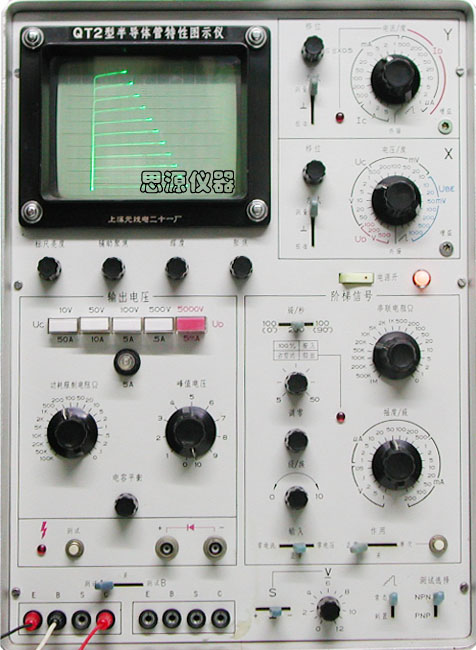

QT2型晶體管特性圖示儀銷售維修

• QT2型晶體管特性圖示儀可根據需要測量半導體二極管、三極管的低頻直流參數。
• 最大集電極電流可達50A，基本滿足500W以下的半導體管的測試。
• 具備高壓測試能力，可對3KV(5KV)\以下的半導體管進行擊穿電壓及反向漏電流測試，其測試電流最高靈敏度可達到0.5uA/每格。
• 基極階梯信號具有脈沖階梯輸出，可測量二次擊穿特性。
• 特點：適合于大功率器件測試, 比如：IGBT模塊測試、MOS管測試、等等。也很適合高反壓元器件反向擊穿電壓測試。
• QT2說明書和電路圖紙下載

集電極掃描信號 (輸出電壓范圍/電流容量)
三極管和二極管
 0～10V / 50A (脈沖階梯) 20A(平均值)
 0～50V / 10A (平均值)
 0～100V / 5A (平均值)
 0～500V / 0.5A (平均值)
二極管擊穿電壓測試
 0～5KV(3KV) / 5mA (最大)

基極階梯信號

• 階梯電流:1uA～200mA/級，分17檔
• 階梯電壓:0.05～1V/級，分5檔
• 階梯波形:正常(100%)，脈沖(10～40%)

Y軸

• 集電極電流:1uA～5A/每格，分21檔
• 二極管電流:1～500uA/每格，分9檔
• 集電極及二極管電流倍率: ×0.5

X軸

• 集電極電壓:10mV～50V/每格，分12檔
• 二極管電流:100～500V/每格，分3檔
• 基電極電壓:10mV～1V/每格，分7檔

一般性能

• 有效顯示面10×10格(1格=0.8cm)
• 視在功率 約80VA
• 約300VA(最大功率)
• 外形尺寸 30×40×52cm
• 重量約30kg

反向擊穿電壓測試

• VCBO 集電極 - 基極 (發射極開路)
• VEBO 發射極 - 基極 (集電極開路)
• VCEO 集電極 - 發射極 (基極開路)
• VCER 集電極 - 發射極 (基極與發射極間電阻連接)
• VCES 集電極 - 發射極 (基極與發射極短路)

各種特性曲線

• V_CE - I_C 共發射極 (基極信號為變量)
• I_B - I_C 共發射極
• V_BE - I_B 共發射極
• V_BE - I_O 共發射極

咨詢電話: 132- 4173- 5460 , 郵箱: 52634729@QQ.com
