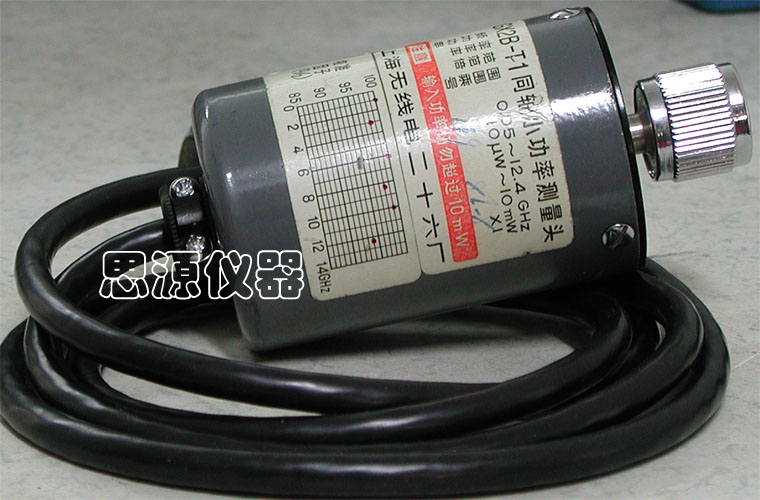

功率探頭:T1
頻率范圍:0.05-12.4GHz |

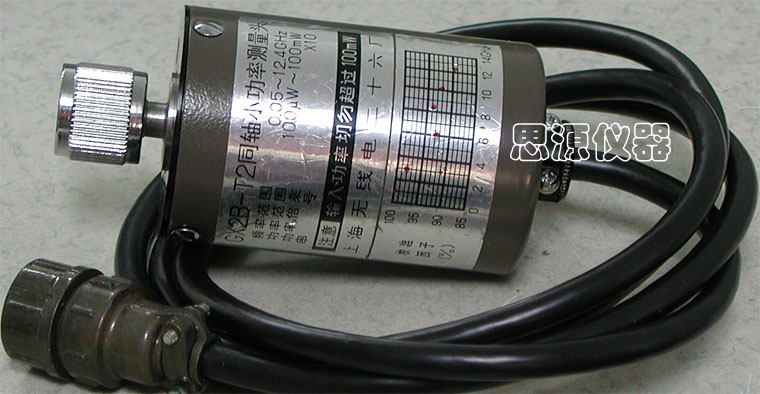

功率探頭:T2
頻率范圍:0.05-12.4GHz |
功率探頭:T3
頻率范圍:0.05-12.4GHz |

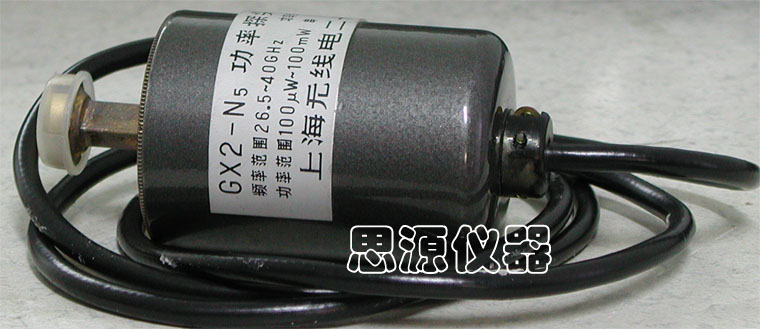

功率探頭:N5暫無
頻率范圍:26.5-40GHz |
廠家: 上海無線電
尺寸: 16x25x32 cm
重量: 6 kg
它是一臺可用于直接測量連續或脈沖調制的射頻,平均功率的測量儀器.具有尺寸小,重量輕,測量范圍寬,使
用方便等特點，可供各有關單位用來測量微波小功率.
技術參數:
1、頻率范圍:0.05-12.4GHz(N型頭);26.5-40GHz(波導口)
2、功率范圍：功率探頭T1：10μW-10mW
T2：100μW-100mW
T3：1mW-300mW
N5:0.1-100mW
3、探頭校準因子定標精度：固有誤差±8%，工作誤差：±10%
在50MHz定標：并在1，3，6，8，10，12.4GHz六個頻率點上給出各探頭的校準因子值。
4、電壓駐波比：S小于等于1.5
5、可承受平均功率為：
T1可承受1分鐘的25mW超額功率試驗
T2可承受1分鐘的200mW超額功率試驗
T3可承受1分鐘的600mW超額功率試驗
6、指示器分檔：指示器量程共分10μW、30μW、100μW、300μW、1mW、3mW、10mW七檔
7、指示器誤差：
指示器經30分鐘預熱后，固有誤差*小于等于滿量程±4%±0.2μW，工作誤差小于等于滿量程±6%±0.2μW
零點穩定性：儀器在最小量程檔的零點穩定性小于或等于±0.5μW/1分鐘
校準因子：校準因子范圍為100%-85%，按1%步級分檔，換檔誤差小于或等于滿量程的±1%
8、記錄器輸出：指示滿度為1V，輸出阻抗1KΩ
9、接頭型式：L16接頭
