10MHz/1mv/100ns/雙通道
廠家: 天津市電子儀器廠
尺寸: 32×16×44cm
1、概述

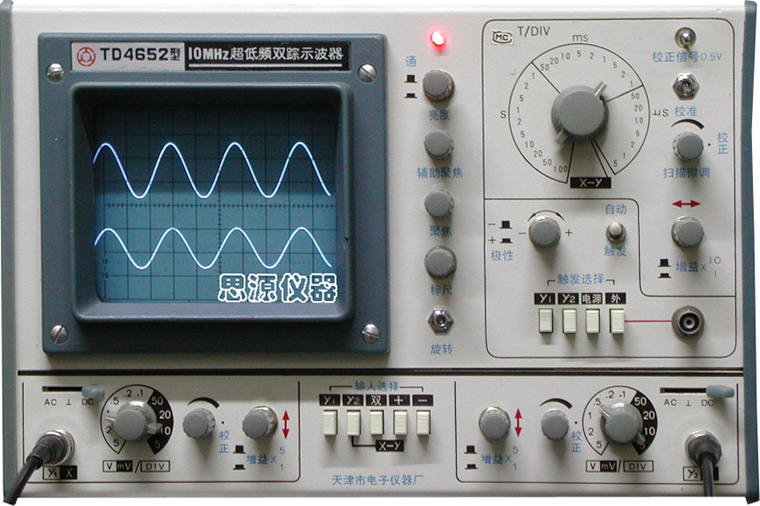

TD4652型10MHz超低頻雙蹤示波器，是在實驗室條件下，觀察和測量0.0004Hz-10MHz信號的波形、周期、相位和幅度的一種寬頻帶示波器。它的最高掃描速度可達50ns/div,最慢掃描全程可大于2500S,所以，它可廣泛的適用于醫學病理研究，生物醫學工程、機械振動，地質物探、地震科學、廣播通訊，交通運渝，國防科研、大專院校等領域。
它特點是，即可以做為通用示波器使用，又是目前自內外掃描時間最長的超低頻示波器
該機具有多種顯示功能，單蹤、雙蹤、加、減及X-Y顯示。
2、主要技術指標
2.1 Y 軸系統
2·1·1顯示方式：Y1，Y2；雙；加；減及X一Y顯示。
2·1·2偏轉因數及檔級5mV/div,擴展5倍后為1 mv/div，按1·2·5步進共分10檔。誤差士5％。
2·1·3頻率響應DC耦合時，DC-10MHz 3 dB
AC耦合時，20Hz-10MHz 3 dB
2.1.4上升時間：不大于35nS，擴展后不大于87ns
2·1·5上沖：不大于5％
2.1.6輸入阻抗1Mohm／／3 0 PF
2.2X軸系統
2.2.1偏轉因數：基準檔 5mV/div,擴展x5，x10后其偏轉因數可達100μV/div
2.2.2頻帶寬度：DC耦合，DC-1MHz -3dB
AC耦合20Hz-1MHz -3dB
2.2.3X-Y相位差：20KHz小于3°
2·2·4 時基范圍與檔級：0.5μS/div- 100s/div按1·2·5步進共分26檔。
2,2·5最小觸發電壓：
內同步：5Hz-5MHz圖象大于ldiv
5 MHz-1 0 MHz圖象大于1.5div
外同步 5Hz-5MHz同步電壓大于1 Vp-P
5 MHz-1 0 MHz同步電壓大于1.5Vp-p
2.3 校準信號：幅度0.5Vp-p誤差小于士2％
2·4Z軸系統：消隱電壓5VP-P正極性
2.5示波管: 15SJ110y27長余輝、內刻度、矩形屏。加速電壓約3.5KV，有效工作面8x10
Cm.
2·6探極1：1 、10：1轉換探極。
2.7外形重量: 外形，寬高深mm：320 x210 x440 重量約10Kg。
2.8 電源50Hz 220V士10％
2·9視在功率：約4OW
3、工作原理
參照后面附圖所示，本儀器Y軸系統包括了兩個輸入回路和前置放大器，經過電子開關轉換到一個后置放大器上，然后接到Y軸偏轉板進行垂直顯示。輸入回路其中包括了交流一地一直流耦合開關和RC補償衰減器。本儀器的前置放大器是由輸人阻抗極高，漂移很小，具有良好的幅頻特性的交流混合放大器做為輸入級。經過1·2·5衰減器和增益調節裝置接到共射共基放大器，著兩極共同組成了前置放大器。兩個通道的交替與斷續工作方式是由掃描波段開關自動切換的，經電子開關來完成與后置放大器的連接。后置放大器采用了接容性負載能力很強的動態負載放大器．它可以獲得較穩定的輸出持性和平坦的頻率響應。
X軸系統是由觸發電路和掃描電路以及水平放器所組成，觸發電絡是由源跟隨器，射極跟隨器和電平轉換電路以及門控電路所組成
觸發源是由琴鍵控制，可根據不同的被測信號來自由選擇。
掃描電路是由密勒積分器、釋抑電路、閘門電路所組成。密勒積分器產生出來的鋸齒波與加到Y1前置放大器.經Y1放大后的被測信號，同時都加到轉換電路，并由掃描波段開關控制水平放大器的工作狀態。當處于掃描狀態時，Y1來的信號則被旁路掉，水平放大器只放大鋸齒波信號，當處于X-Y顯示時，從積分器來的鋸齒波信號被旁路掉，這時Y1通道經Y1同步放大器與水平放大器串聯成水平放大器，Y2通道仍為垂直放大器這樣Y1與Y2就可以做為X-Y顯示。
z放大器主要是進行回掃的消隱．同時它還產生一個調亮信號用它去調節亮度。本儀器用的低壓電源都是
三端穩壓器。中壓250V不帶穩壓，150 V有穩壓。高壓則是利用振蕩器振出40KHz左右的正弦波后，經升壓供示波管使用。
校準信號，是由四與非門組成的多協振蕩器，其頻率約為1KHz的方波，幅度穩定度為土2，供本儀器作幅度校準。
4、使用方法
使用之前應先撿查交流220V的供電不得超過士10％．拉出亮度電位器，電源即接通，指示燈亮，此時．顯示方式琴鍵應放在Y1或Y2或雙，掃描方式放在"自動"，掃描波段開關放在合適檔，旋轉垂直水平位移電位器，在屏幕上應出現掃描線了
當觀測信號時，將信號輸入到Y1或Y2。適當選擇偏轉因數和時基檔級、觸發源及觸發電平，即能得到穩定的圖象顯示。當觸發源琴鍵置于"外"的位置。外同步信號必須那到外觸發輸入端。當觀察市電信號時，觸發源應置于電源位置。
增益微調旋至最右端，時基微調旋至最右端，帽轉因數和時間因數才與刻度數值相符，才能精確的測量幅度和時間。
拉出垂直通道的位移電位器，此時垂直增益擴展5倍，即基準偏轉因數為1mv/div。拉出水平位移電位器，水平增益擴展10倍。
兩個信號相加或相減時，由顯于方式鍵的"＋、-"控制。當用X-Y顯示時，顯示方式琴鍵置于Y2（X一Y）位置上，時基波段開關置于最右端，此時Y1即為X輸入，從這兩端輸入即可觀察李沙育圖形，或其它X-Y顯示，外消隱脈沖從儀器后面板的插座引入。
在測量電壓時，直接輸入最大輸入電壓不得超過200V(DC+峰值）加探極輸入時，最大輸入電壓不得400
Vp-p。儀器在工作過程中，不得將掃描線長期移至屏幕以外。加10：1衰減器后，將增益微調旋鈕旋至最左端，此時Y軸可測最大電壓值為1000VP-P。
若測220 V可將示波器接地線斷開，并注意安全。
