帶寬1MHz 雙通道
廠家: 上海無線電二十一廠
尺寸: 20x28x45cm
重量: 12.5Kg

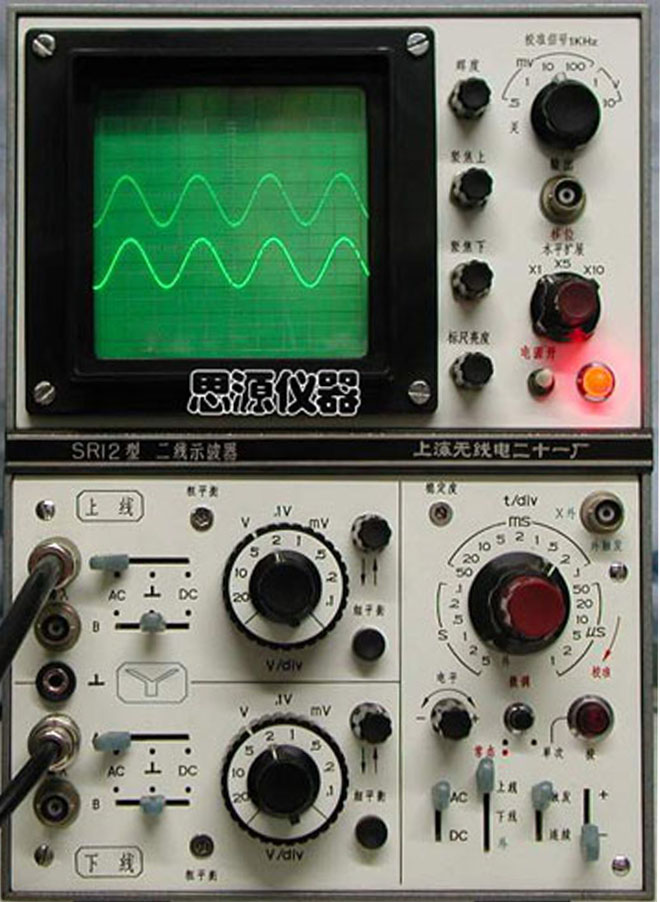

SR12型是一種晶體管化高靈敏度二線示波器。機內除了示波管外，全部采用晶體管。全機電路共分：Y軸放大器，觸發整形器，掃描發生器，X軸放大器，校準信號，顯示部分，高頻高壓，低壓電源等八個單元。各單元電路均裝于印刷板上，并且分別用插座與整機連結，在生產和維修時可以方便地裝。走機的結構采用了積木化形式，其Y軸放大器、觸發、掃描等單元裝在一個插件內。低壓電源裝成一個獨立的整件，可以自由拆卸，以便單獨調試與校驗 。
本儀器Y軸具有高增益的直流放大器，最高靈敏度為100μV/div，用以測量和顯示一般示波器不能觀察到的各種微弱的電信號。機內不但Y軸放大器分上線和下線獨立二路，而且示波管亦為雙槍結構，故在比較二路信號時，比采用電子開關轉換的二蹤示波器具有更多的優點。此外本儀器還具備超低頻的線性慢掃描（最慢掃速為5S/div)，對觀察慢信號會帶來很多方便，掃描還可工作于"單次"狀態下，即掃描一次就自動閉鎖，便于拍攝非重復的波形。
本儀器使用條件符合無線電測量儀器總技術條件B組儀器的各項規定�？晒┕I(yè)生產和科學研究使用，例如在材料應力分析，彩色電視技術的研究，穩壓電源的研制等方面都是必不可少的，尤其在醫學
、生物和生理研究方面更有其獨特的用途。
本儀器顯示部分采用（100 X l00mm）方屏幕雙槍示波管。
技術參數：
一、Y軸放大器
Y軸放大器有上線和下線二路，上下線的各項技術參數均為相同。
1. 輸入阻容：
直接耦合：電阻1MΩ電容47±3PF
經10:1探頭：電阻10MΩ電容小于等于15PF
2. 靈敏度：各檔誤差小于等于士5%
（注：丫軸靈敏度由套軸的二轉換開關拉制。外旋粗拉制放大器輸入衰減器，衰減倍率為1,100,1000三檔，在面板上分別表示為單位的變化：mV， 0.1 V， V，故稱其為單位開關。內旋扭為旋大器負反饋量的控制開關，在面板上表示為數值的轉換：0.1、0.2、0.5、1、2、5、10、20，八檔，故稱其為數值開關。二者組合共有24個檔級，其中有7種靈敏度重復出現，三種組合狀態在使用時應按下表規定選擇檔級，才能保證有關的技術參數）
3. 頻率響應
100μV/div 0-100KHz小于等于3dB
200μV/div 0-500KHz小于等于3dB
500μV/div -20V/div 均為0-1MHz小于等于3dB
4. 上沖量：各檔均小于等于3%
5. 上升時間ts
100μV/div ts小于等于3500ns
200μV/div ts小于等于700ns
500μV/div-20V/div ts小于等于350ns
6. 同相信號抑制比
100μV/div-20V/div 八檔大于等于1000：1
頻響范圍0-10KHz
7. 內部噪聲：
輸入端短路時：小于等于40μV（或0.1div）
輸入端開路時：小于等于100μV（或0.1div）
8. 零點飄移：（環境溫度無劇烈變化）
預熱1小時后 短期飄移小于等于50μV/min(或0.2div/min)
預熱1小時后 長期飄移小于等于500μV/min(或div/H)
9. 零點抗電源變化的穩定性 : 電源電壓變化正負百分之十，最高靈敏度時零點無變化
10. 上下線一致性 : 當上下線在相同靈敏度時顯示同一信號的兩個波形各對應點間差距小于等于2mm
二、X軸放大器
1. 頻率響應
DC耦合時0-200KHz小于等于3dB
AC耦合時10Hz-200KHz小于等于3dB
2. X外接偏轉因數小于等于2v/div
3. 輸入阻容約1MΩ/50PF
三、觸發掃描系統
1. 掃描時間：1μS/div-5S/div按1.2.5進制共分21檔。各檔誤差小于等于±5%
2. 掃描擴展：X5，X10各檔誤差小于等于±10%
3. 觸發同步性能：
內觸發靈敏度：熒光屏Y軸波形幅度小于等于0.5div能觸發同步
外觸發靈敏度：小于等于0.1v能觸發同步（0-1MHz）
四、標準信號
1. 輸出波形：方波
2. 頻率：1000Hz誤差小于等于±2%
3. 幅度：10v,1v,100mv,10mv,1mv,0.5mv,誤差小于等于±2%
五、其他
示波管有效工作面積
Y軸：上線，上基線上下各4div ;
下線，下基線上下各4div
X軸：10div(1div=8mm)
