尺寸: 28×21×28cm
重量: 7Kg
一、概述

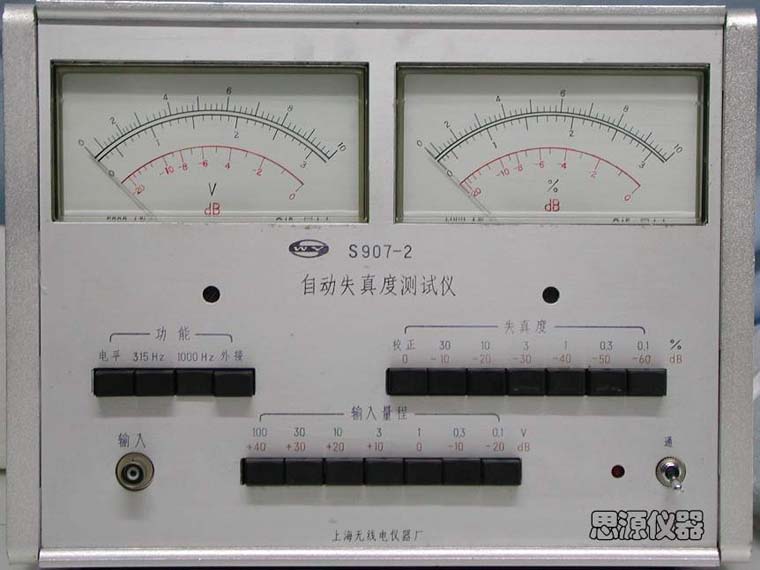

本儀器是由全半導體管電路構成的音頻信號失真度的自動測試設備。其主要用途是測試基波頻率為1000Hz和400Hz（或315Hz）的音頻信號的總諧波失真。
本儀器具有下述優良特性：
1、 在測量信號失真度時，不需要進行初始基準校正
2、 輸入電壓幅度有較小的變化時，也能進行失真度測量，并不影響測試精度。
3、 低頻噪聲，例如交流哼聲等對失真度測量沒有影響。本儀器也能測量諸如磁帶錄音機、電唱機等發出的帶有頻率顫動的信號的失真度。
4、 在20Hz-100KHz范圍內，本儀器可以作為一個靈敏的電壓表使用。與測量信號失真度的同時。也可以測量信號的輸入電壓和dB電平（0db=1V）
5、 為擴展本儀器的測試頻率點，可以外接截止頻率設計在20Hz-10KHz的高通濾波器。
二、工作特性：
1、 失真度測量
（1） 輸入基波頻率：400Hz±10%（或315Hz±10%）; 1000Hz±10%
（2） 失真度范圍：0.03%-30%分6個量程。滿度值分別為：0.1%、0.3%、1%、3%、10%、30%
（3） 輸入電壓范圍：30mv-100v rms 分7個量程 30-100mv、0.1-0.3v、0.3-1v、1-3v、3-10v、10-30v、30-100v
（4） 失真度準確度：≤±10%（滿刻度 ）±0.01%
（5） 輸入阻抗：約100KΩ（非平衡）
2、 電壓測量
（1） 頻率范圍：20Hz-100KHz；頻響誤差≤±1dB（1KHz為基準）
（2） 電壓范圍：10mv-100v rms 分7個量程 0.1、0.3、1、3、10、30、及100v（滿刻度）
（3） 電壓表準確度:±5%（滿刻度）
（4） 輸入阻抗：約100KΩ
