尺寸: 34×23×40 cm
重量: 約15Kg

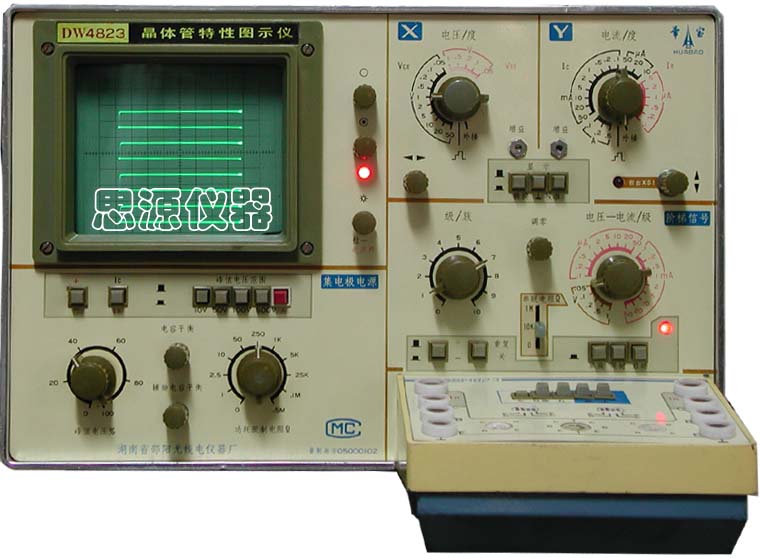

DW4823型晶體管圖示儀，用于測試各種半導體器件的靜特性曲線，由內刻度示波管顯示,并有以下特點:備有塑封管插座，可測試VMOS大功率場效應管等各類塑封半導體器件；采用消隱技術，使特性曲線更逼真，更清晰；可測試半導體三極管的雙向（正
負集電極掃描）特性，對于測試低反壓三極管如3CGXXX等頗為有用；可進行自動限時測試，保護被測器件--主要是大功率管--不至于過熱損壞；特性曲線穩定，晃動減小；備有雙三極管插座和雙蹤測試功能，用于比較兩只三極管輸出特性的一致性，此時可適用的最大不失真基極電流為10mA(1mA/div)
主要技術指標
Y軸偏轉因數
集電極電流范圍（Ic）10μA/div-0.5A/div 分15檔，誤差不超過±3%。
二極管反向漏電流（IR）0.1μA/div-5μA/div 分6檔。
2μA/div-5μA/div 誤差不超過±3%。
1μA/div 誤差不超過±5%。
0.1μA/div-0.5μA/div 誤差分別不超過±10%
基極電流或基極源電壓 0.1V/div 誤差不超過±3%。
外接輸入 0.1V/div 誤差不超過±3%。
偏轉倍率 ×0.1 誤差不超過±（±10%+10nA）。
X軸偏轉因數
集電極電壓范圍 0.05V/div—50V/div 分10檔 誤差不超過±3%。
基極電壓范圍 0.05V/div—1V/div 分5檔 誤差不超過±3%。
基極電流或基極源電壓 0.05V/div 誤差不超過±3%。
外接輸入 0.05V/div 誤差不超過±3%。
階梯信號
階梯電流范圍： 0.1μA/級-50mA/級 分18檔
0.1mA/級-50mA/級 誤差不超過±5%。
0.1μA/級-50μA/級 誤差不超過±7%。
階梯電壓范圍： 0.05V/級-1V/級 分5檔 誤差不超過±5%。
串聯電阻： 0、10KΩ、1MΩ 分3檔 誤差不超過±10%
每簇級數； 1—10連續可調
每秒級數： 200(平常) 100（AC測試）
極性： 正、負 分2檔
集電極掃描信號
峰值電壓與峰值電流容量：各檔級電壓連續可調，其最大輸出不低于下表要求（AC例外）
檔級 198V 220V 242V
0—10V 檔
0—9V 5A
0—10V 5A
0—11V 5A
0—50V 檔
0—45V 1A
0—50V 1A
0—55V 1A
0—100V 檔
0—90V 0.5A
0—100V 0.5A
0—110V 0.5A
0—500V 檔
0—450V 0.1A
0—500V 0.1A
0—550V 0.1A
功耗限制電阻0—0.5MΩ，分11檔，誤差不超過±10%
極性：正 負
容性電流：
0-10V和0-50V小于等于1μA
0-100V小于等于2μA
0-500V小于等于5μA
