5MHz/1mv/20ns/雙通道/立體聲
尺寸: 28×16×38 cm
重量: 10kg

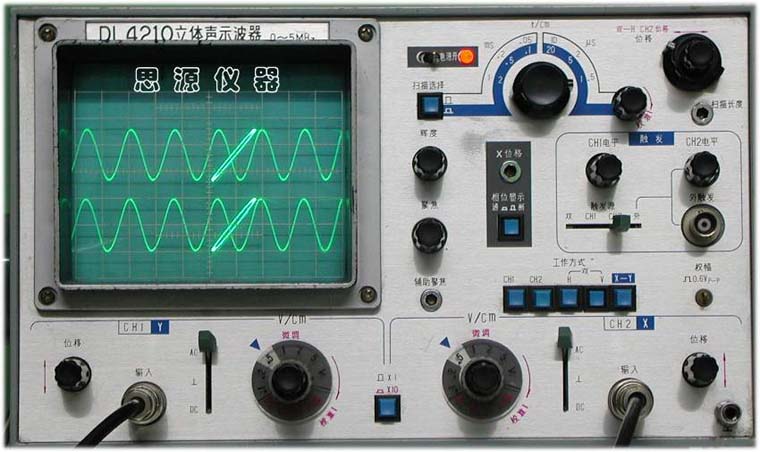

本示波器除了具有一般通用示波器功能外還具有立體聲測量的特殊功能。廣泛應用在立體聲放聲裝置的生產線及一般電器設備的測量。其特點如下：
1.頻帶寬度：雙蹤均為DC-5MHz
2.靈敏度：10mv/cm（X10擴展最高靈敏度1mv/cm）
3.完成雙蹤或立體聲測量顯示的同時，可以用李沙育圖形的形式顯示出2個通道的相位差和示波器通道對被測信號產生的相位誤差共4個圖形
4.采用了2個獨立的觸發同步電路，2個通道的信號是由各自的觸發同步信號和觸發電平控制，使之穩定同步。因此當一個通道的信號幅度，頻率和相位等發生變化時，也不會影響另一個通道的穩定同步
。
主要工作特性：
Y軸系統
工作方式：YA YB 雙H 雙-V
靈敏度：1mv/cm-5v/cm
頻帶寬度：DC-5MHz
上升時間：70ns
輸入阻抗：1MΩ/30PF
通道干擾 ≥66dB（1KHz正弦波）
X軸系統
掃描方式：單掃
觸發耦合方式：AC耦合
同步方式：雙 CH1 CH2 Y
掃描時間因數：0.5μs/cm
觸發靈敏度：內大于5mm
外不大于0.5Vp-p
X-Y功能：50KHz（正弦波）相移小于等于3度
標準信號：頻率50Hz，幅度0.6Vp-p
示波管有效面積：80X100mm
