廠家: 北京電子顯示儀器廠
尺寸: 28×17×40 cm
重量: 10kg

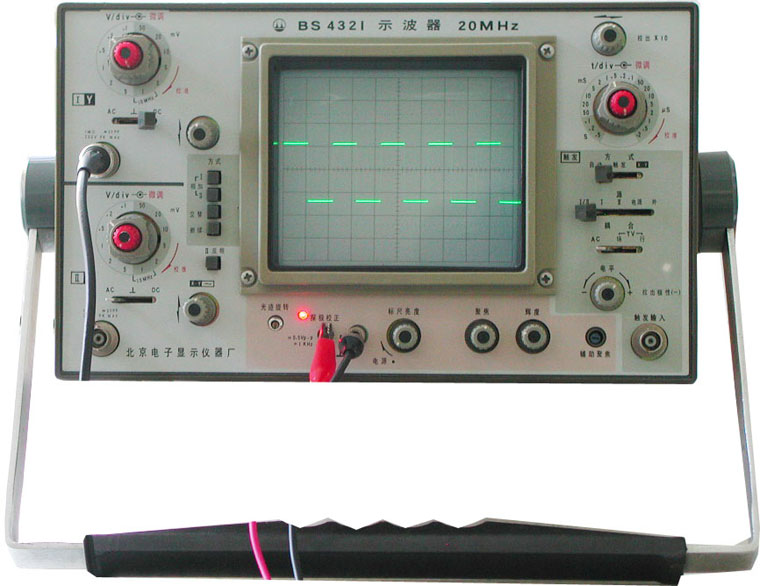

BS4321型雙蹤示波器。不僅具有一般通用示波器的功能，還具有X-Y顯示功能，備有通道I輸出和電視行場同步功能，因此為監測連用及觀察電視信號提供方便，廣泛應用于科研、教學、國防、工廠及各種維修部門。
技術性能
示波管：型號：15SJll4y14（矩形、內刻度）
加速電壓：6KV
余輝：中
有效工作面：8div x l0div（ldiv＝l0mm）
工作方式：
I（通道I），
II（通道II），
交替，斷續，II反相，相加，相減（II反相），
X-Y顯示（通道I為Y軸，通道II為X軸）。
Y軸系統：
最大輸入電壓：250V (DC＋ACpeak)
輸入阻抗：輸入電阻1MΩ士2％
輸入電容35士5PF
輸入耦合：AC、┴、DC
位移范圍：至少使光點移出有效工作面。
位移線性誤差：小于等于5%
靈敏度：lmv/diV-5V/diV按1、2、5進制共分12檔。
靈敏度誤差：小于等于士3％
靈敏度微調范圍：大于2.5倍，連續可調
幅度線性誤差：小于等于5％
頻帶寬度：
DC：DC-20MHz -3dB
AC：5Hz-20MHz -3dB
1mv／div時：DC：DC-10MHz：-3d B
AC：5Hz-10MHz -3dB
上升時間：小于等于17.5ns,（lmV/div時小于等于35ns）
上沖：小于等于5%
下垂：小于等于5％
直流特性: 小于等于5％
通道干擾：優于-40dB（1kHz）
信號輸出：通道I輸出約50mv/di v (50Ω負載，100Hz-20MHz)
X軸與時基系統
掃描時間因數0.2μS/ d iv-0.5s／div按1、2、5進制分20檔。
誤差：小于等于士3％
微調：大于等于2. 5倍，連續可調
線性. 小于等于3%
掃描擴展時間因數倍率：x10
誤差：小于等于士5％
線性：小于等于5％
觸發同步系統
外觸發輸入阻抗：輸入電阻：約1MΩ
輸入電容：約32PF
外觸發最大輸入電壓：50V（DC＋ACpeak）
靈敏度：
| 頻率范圍 | 內觸發 | 外觸發 | |
| 自動 觸發 TV |
20Hz-20MHz 10Hz-20MHz 行、場 |
1div 1div 1div |
0.1Vp-p 0.1Vp-p 0.1Vp-p |
X軸靈敏度（X一Y工作方式時）：同通道II
X軸頻帶寬度：
DC：DC -1MHz -3dB
AC：5H z一1MHz -3dB
X一Y相位差：小于等于3度（100kHz）
Z軸系統：
輸入阻抗約10KΩ.
靈敏度：：TTL電平兼容（正極性加亮）
有效頻率范圍：DC-2MHZ
最大允許輸入電壓：50V (DC＋ACpeak)
