尺寸: 36x24x15cm
重量: 6.5kg

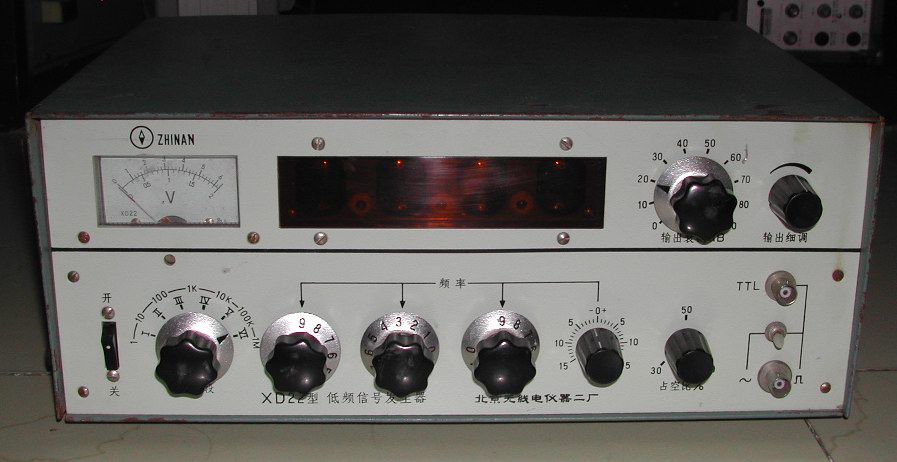

一、概述
可產生1Hz-1MHz的正弦波信號，脈沖信號和邏輯信號（TTL）.輸出電壓有效范圍為0.05mV-6V，標準的600歐姆輸出阻抗；脈沖信號的幅度和寬度均為連續可調；TTL具有很強的負載能力和理想的波形等特性。
二、工作特性
（一）頻率：
1．范圍：1Hz-MHz
2．波段：
I波段：1Hz-10Hz
II波段：10Hz-100Hz
III波段：100Hz-1KHz
IV波段：1KHz-10KHz
V波段：10KHz-100KHz
VI波段：100KHz-1MHz
3．頻率（工作）誤差：I-V波段：小于±（1.5％f+1Hz）
VI波段：小于土2%f
4．頻率穩定度：
I、II波段：第一小時內小于2×10-3/小時，以后7小時內小于7 X
10-4/小時
III～IV波段：第一小時內小于1×10-3/小時，以后7小時內小于5X10-4/小時
（二）正 弦 波：
1．幅度：大于6Ve.m.f
2．頻響：小于±1db
3．失真：10Hz-200KHz 小于0.1％（I波段暫不作考核）
4．電壓表誤差：小于滿度值的±5％
5．衰減器誤差：
（1）0-80db，小于±ldb。
（2）90db，f＜50OKHz，小于±1dbf≥500KHz，小于±3db。
6．輸出阻抗：600歐姆±10％
（三）脈沖信號：
1．幅度：0-10VP－P連續可調
2．寬度：可調
3．上升下降時間：小于0.3mS
4．上沖、下沖：小于7％
5．頂部傾斜：f＝100Hz時小于5％
（四）邏輯位號（TTL）
1．波形；方波
2．極性：正
3．幅度：高電平為4.5V±0.5V，低電平小于O.3V
4．下降時間：小于0.1ms
5．負載能力：大于25mA（Nsc≥30）
