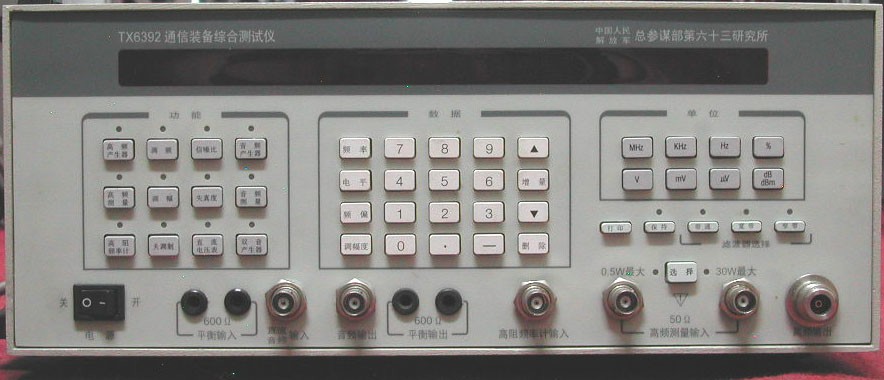

通信裝備綜合測試儀 TX6392
廠家：總參第六十三研究所
通信裝備綜合測試儀是智能化無線綜合測試儀器，它由射頻信號產生器、音頻信號產生器、高頻頻率計、音頻頻率計、高頻功率/電平表、音頻/直流電壓表、調幅度計、頻偏計、信噪比計、失真度計等11種功能儀表綜合而成，是檢測維修各種調頻、調幅、或單邊帶無線通信裝備的專用儀器。其中各功能儀表也可以作為通用儀器使用。
本儀器內含的射頻信號產生器的輸出頻率范圍和高頻測量系統的頻率響應范圍是0.4~1000MHz(部分為1.5~1000MHz)；音頻信號產生器的輸出頻率范圍和音頻測量系統的頻率響應范圍是10Hz~32kHz。上述頻率范圍覆蓋了中波、短波、超短波、甚高頻(VHF)和超高頻(UHF)等我軍戰術無線通信的全部頻段。
本儀器的高頻測量系統具有自動調諧功能，從而能夠對發射機的頻率、功率、調幅度、頻偏、調制頻率和調制失真度等指標以及對接收機的信噪比、失真度和音頻輸出電平等指標進行自動測試。在進行其余各種測試時，也具有量程自動切換、實時打印輸出等自動功能。
本儀器具有收-發雙工功能，能夠按照使用者的要求既輸出指定頻率和電平，指定調制頻率和調制度的射頻信號，又能同時對輸入本儀器高頻信號的頻率、電平、調制頻率、調制度、調制失真度以及接收機的信噪比等指標進行測試；或者既輸出指定頻率和電平的音頻信號，又能同時對輸入本儀器音頻信號的頻率、電平、失真度進行測試。
本儀器針對電臺檢測的特點，提供了發射機測試、接收機測試、雙工測試、音頻測試四種測試方式，使其操作簡單方便。
性能特性
射頻信號產生器
- 輸出頻率
a)頻率范圍：0.4~999.9999MHz
b)頻率分辨率：100Hz
- 輸出電平
a)電平范圍：0dBm~-120dBm(可用到-127dBm)
或107dBuV~-13dBuV(可用到-20dBuV)
或223.6mV~0.22uV(可用到0.10μV)
b)電平分辨率：0.1dB
c)電平誤差：
不大于±1dB(至-10dBm)
不大于±2dB(至-60dBm)
不大于±3dB(至-120dBm)
- 輸出阻抗：50Ω
- 頻譜純度
a)寄生調頻：不大于50Hz
b)諧波：不大于-20dBc
c)分諧波：不大于-25dBc(520~999.9999MHz)
d)寄生信號：
不大于-30dBc(至90MHz)
不大于-50dBc(至999.9999MHz)
- 調頻
a)載波頻率：0.4~999.9999MHz
b)調制頻率：100Hz~12kHz
c)頻偏范圍：0~25kHz
d)頻偏分辨率：0.1kHz
e)頻偏誤差：不大于±10%標稱值±1kHz
- 調幅
a)載波頻率：1.5~300MHz(可用到0.4~400MHz)
b)調制頻率：300Hz~10kHz
c)調幅度范圍：0~70%
d)調幅度分辨率：1%
e)調幅度誤差：不大于±10%標稱值±1%
- 射頻信號產生器反向大功率輸入保護：不大于30W
音頻信號產生器
- 輸出頻率
a)頻率范圍：50Hz~15kHz(可用到10Hz~32kHz)
b)頻率分辨率：10Hz
c)頻率準確度：±5×10-7
- 輸出電平
a)電平范圍：1mV~2.55V
b)電平分辨率：1mV(到255mV),10mV(到2.55V)
c)電平誤差：不大于±5%標稱值±0.5mV
- 失真度：不大于1%
雙音信號產生器
- 固定音頻頻率：1kHz
- 可變音頻頻率：10Hz~32kHz
- 輸出電平范圍：1mV~2.55V(每個單音)
高頻頻率計
- 測量頻率范圍：1~999.99999MHz
- 靈敏度：優于50mVrms(至900.00000MHz)
優于100mVrms(至999.99999MHz)
- 分辨率：1Hz(至39.99999MHz)
10Hz(至999.99999MHz)
- 測頻精度：優于±5×10-7±分辨率
- 輸入阻抗：50Ω
音頻頻率計
- 測頻范圍：10Hz~32kHz
- 靈敏度：30mVrms
- 測頻精度：優于±1Hz
高頻功率(電平)表
- 測量功率(電平)范圍：0.5mW~30W(158mV~38.73V)
- 頻率響應范圍：1.5~999.99999MHz
- 測量誤差：不大于±20%(功率)
不大于±10%(電平)
- 輸入阻抗：50Ω
音頻(直流)電壓表
- 測量電壓范圍：1mV~60V
- 頻率響應范圍：DC,100Hz~15kHz(可用到50Hz~32kHz)
- 分辨率：1mV或1%
- 誤差：不大于±2%標稱值±2mV±分辨率
調幅度計
- 載波頻率范圍：1.5MHz~200MHz(可用到400MHZ)
- 調制頻率范圍：300Hz~10kHz(可用到12kHz)
- 測量調幅度范圍：0~80%
- 分辨率：1%
- 誤差：不大于±8.5%標稱值±1%
- 解調失真度：不大于2%(調幅度30%，調制頻率1kHz，帶通濾波器)
頻偏計
- 載波頻率范圍：1.5~999.99999MHz
- 調制頻率范圍：100Hz~12kHz
- 測量頻偏范圍：0~25kHz
- 分辨率：0.1kHz
- 誤差：不大于±8.5%標稱值±0.5kHz
- 解調失真度：不大于2%(頻偏5kHz，調制頻率1kHz，帶通濾波器)
信噪比計
- 載波頻率范圍：1.5~400MHz(調幅) 1.5~999.99999MHz(調頻)
- 測量信噪比范圍：0~54.2dB
- 誤差：不大于±2dB
失真度計
- 音頻標稱頻率：1kHz
- 測量失真度范圍：0.5~30%
- 分辨率：0.1%
- 靈敏度：100mVrms
- 誤差：不大于±5%標稱值±0.5%
供電電源及能耗
- 交流供電
電源電壓范圍：220V±20%
- 直流供電
電源電壓范圍：24V±20%
