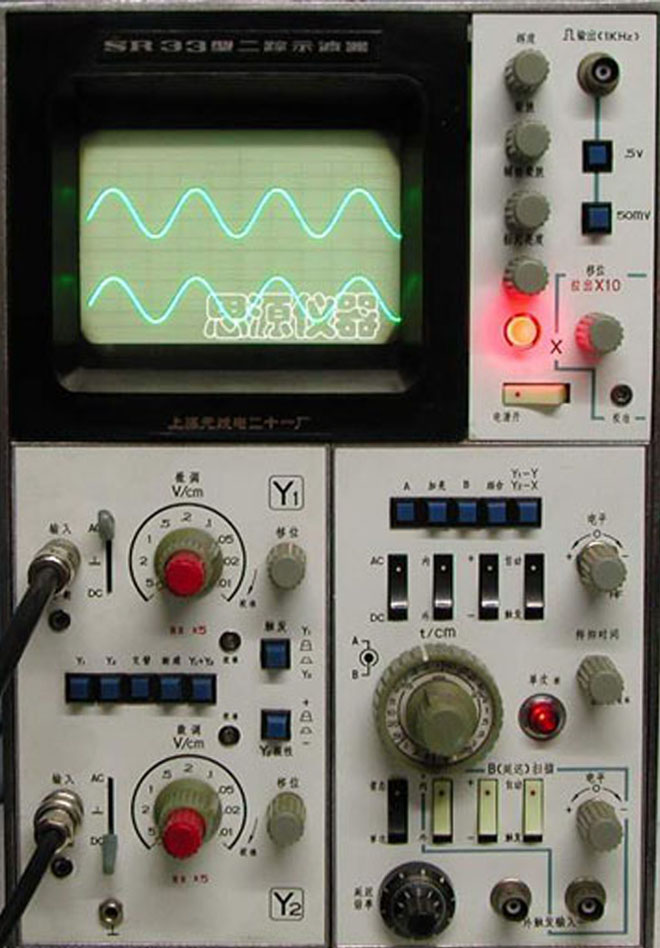

SR33 30MHz/2mv/10ns/雙通道/雙掃

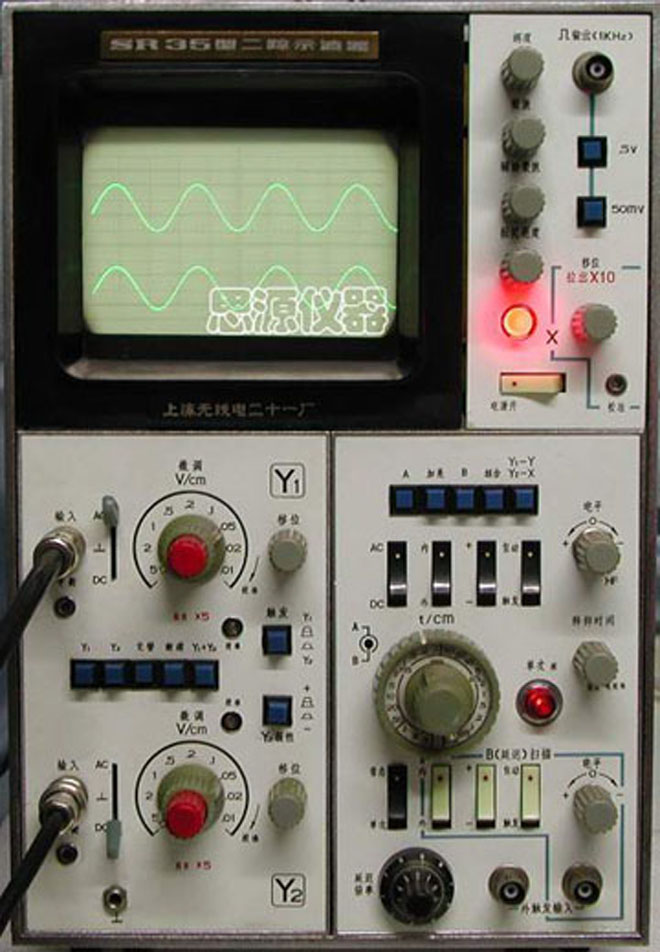

SR35 60MHz/2mv/10ns/雙通道/雙掃

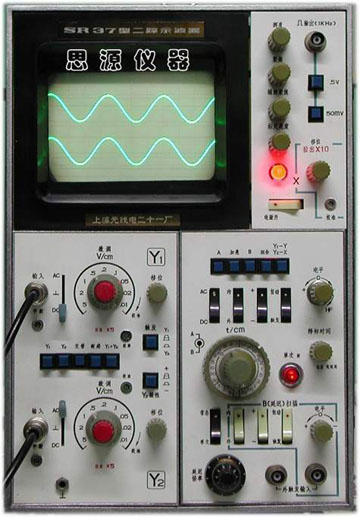

SR37 100MHz/2mv/10ns/雙通道/雙掃

模擬示波器

廠家: 上海無線電二十一廠
尺寸: 26×36×52cm
重量: 17kg

詳細指標 pdf文檔

   SR型二蹤示波器是一種全晶體管化寬帶示波器，用來觀察毫微秒級脈沖訊號及高速連續訊號，并能定量地瀏定其振幅、持續期、頻率、上升及下降時間等參量，也可以時兩個相關訊號的波形和參量同時進行比較，特別能時脈沖串中任意部分進行擴展顯示、因此在雷達、通訊，計算機、電視等領域，SR型二蹤示波器可以用作通用測試設備。
   整機由主機及其連接的兩個積木化插件組成。主機包括示波管及其顯示系統，高頻高壓電源，電子穩壓器，校準訊號發生器，水平放大器及垂直后置放大器。兩個括件分別為垂直前五插件及時基插件。在主機與插件中，廣泛采用印刷電路及鋁合金機體結構，因此具有尺寸小、重量輕、攜帶方便等優點，對調整及維護也帶來方便。
   儀器的Y軸偏轉系統，具有Y1、Y2二個結構相同的輸入通道，借助于控制旋粗及電子開關襯兩個通道訊號進行Y1、Y2、交替、斷續和Y1＋Y2五種Y軸顯示方式進行選擇。輸入級采用結型場效應管源跟隨器，改善了基線的漂移，縮短了預熱時間。
   儀器的x軸偏轉系統，由兩個時基系統組成，它包括二套觸發電路和A、B二組掃描、其中A掃描能單獨進行常態和單次掃描，并能與B掃描組合，借助于控制旋鈕時A掃描、B加亮A掃描（簡寫為"加亮"）、A延遲B掃描（簡寫為B）和 AB組合掃描等四種掃描顯示方式進行選擇，從而能顯示訊號波形中任意點的微小變化。由于整機的電源采用了多次穩壓電路，從而提高掃描精度，改善了掃描系統的穩定性。
   儀器的顯示系統中，高頻高壓采用大功率硅管作振蕩，提高整機的耐熱能力。示波管的輝度由Z軸放大器來控制，輝度的變化由低壓狀態的電位器來調節，這樣時電路及結構安排都比較方便。
   儀器也能作Y(Y1)-x (Y2)顯示器，可以觀察李沙育圖形，并且具有靈敏度定量的優點。
