廠家: 江蘇揚中
尺寸: 16×27×40cm
重量: 10kg
帶寬：DC～7MHz
偏轉因數：5mV/div～10V/div
工作方式：CH1、CH2、交替、斷續、疊加、X-Y
掃描時間因數：1s/div～0.5μs/div,可擴展×5
掃描方式：自動、觸發
觸發同步：CH1、CH2、外、TV
帶≈1Vp-p，50Hz正弦信號

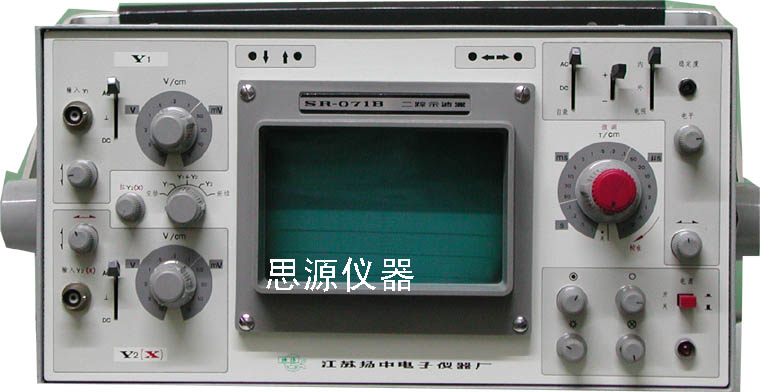

（1）SR-071B型二蹤便攜式示波器
它是現代通訊、模擬裝置以及現代醫學、電生理等學科研究工作以及工廠生產線等理想的電子測量儀器。現將其主要技術指標介紹如下。
① 示波管型號13SJ58J為中余輝示波管。
② Y軸系統。
偏轉因數： ，按1-2-5進位，共11檔，誤差±5%
頻率響應：DC耦合， AC耦合，
工作方式： 疊加、交替、斷續
③水平系統。
頻率響應、 偏轉因數：同Y 軸。掃描時間因數： ，按1-2-5進位，共20檔，誤差±5%。擴展×5，誤差±10%。
觸發極性："+"或"-"
④標準信號。
波形：方波、正弦波（約 ）。頻率：1KHz、50Hz。幅度：0.2V,2V二檔，誤差±2%
（2） 工作原理
只有一個Y通道顯示波形的為單蹤示波器。而二蹤示波器具有二個Y通道，可在具有同
一個Y偏向板下顯示兩個通道的信號，其關鍵在于電子開關的控制作用。
電子開關由兩晶體三極管電路組成，分別控制兩個通道。當單蹤工作時，其中一個只晶體管輸出低電平，此時只有一個通道（或A、或B）工作，而另一只晶體管輸出高電平，此通道（或B或A）關閉。當疊加工作時，兩只晶體管均輸出低電平，此時兩通道均工作，示波器顯示的是兩個通道信號的合信號。在交替工作時，兩只晶體管組成雙穩態觸發器，由掃描閘門觸發其翻轉，從而實現 兩通道信號在各次掃描時輪流交替工作。在斷續工作時，兩只晶體管組成自激多諧振蕩器，振蕩頻率約250HKz。因此在每次掃描時，A、B通道分別輪流多次開通。交替工作方式和斷續工作方式均是控制二個通道輪流工作，都可在熒光屏上同時顯示二個通道貌岸然的訊號波形。只是兩種方式對觀測信號的頻率范圍要求不同。
