廠家: 國營大華無線電廠3KV、上海新建5KV

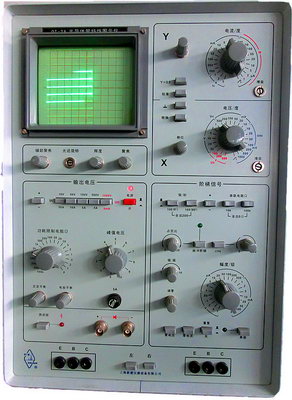

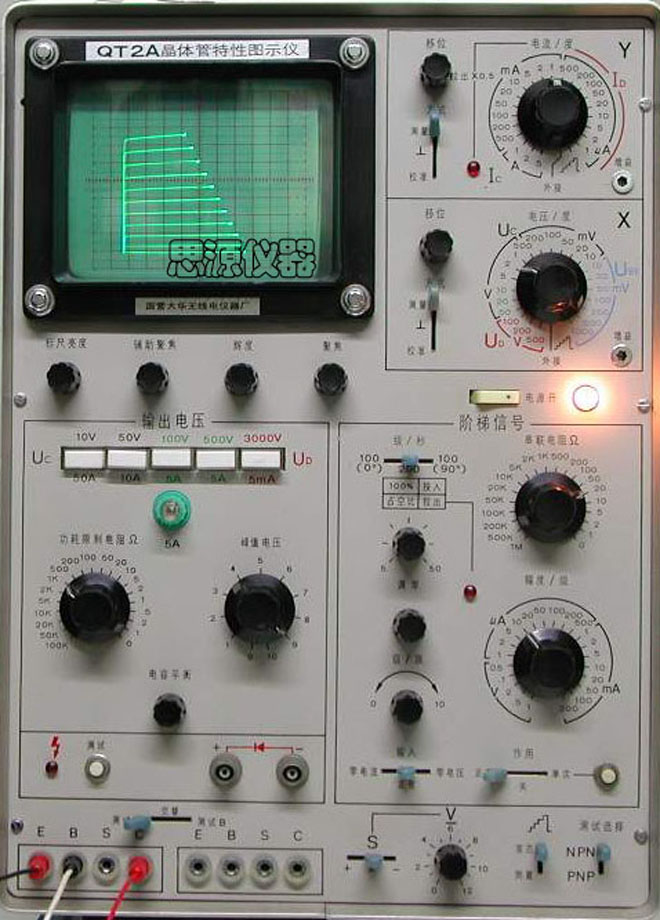

QT2A型半導體管特性圖示儀可測量半導體二極管、三極管的低頻直流參數，最大集電極電流可達50A，基本滿足功率500W以下的半導體管測試。本儀器還附有高壓測試，可對5000V以下的半導體管進行擊穿電壓及反向漏電流測試， 其測試電流最高靈敏度達到0.5uA/每格。本儀器所提供的基極階梯信號還具有脈沖階梯輸出，因此可擴大測量范圍及對二次擊穿特性的測量。本儀器帶階梯偏置電壓(△VB)， -6V～+6V連續可調，特別適合大功率VMOS管測試。
1. 集電極電流偏轉系數
a) 集電極電流范圍(Ic): 1μA～5A/每格。按1、2、5進制分21檔，各檔誤差不大于3％
b) 二極管電流范圍(ID): 1μA～500μA/每格。1、2、5進制分9檔，各檔誤差不大于3％
c) 集電極電流及二極管電流倍率×0.5，誤差不大于10％
d) 基極電流或基極源電壓0.1V/每格，誤差不大于3％
2. 集電極電壓偏轉系數
a) 集電極電壓范圍(Uc)： 10mV～50V/每格。按1、2、5進制分21檔，各檔誤差不大于3％
b) 二極管電壓范圍(UD)： 100V～500V/每格。按1、2、5進制分3檔，各檔誤差不大于10％
c) 基極電壓范圍(UBE)：10mV～1V/每格。按1、2、5進制分7檔，各檔誤差不大于3％
d) 基極電流或基極源電壓:：0.05V/每格，誤差不大于3％
3. 基極階梯信號
a) 階梯電流范圍(IB)： 10uA～200mA/每格。按1、2、5進制分17檔，各檔誤差不大于5％
b) 階梯電壓范圍(UB)： 50mV～1V/每格。按1、2、5進制分5檔，各檔誤差不大于5％
c) 串聯電阻：0Ω、10KΩ、100KΩ，各檔誤差不大于10％。
d) 階梯波形：分正常（100%）及脈沖二檔。脈沖階梯占空比調節范圍為10～40%
e) 每簇級數：0～10級，連續可調。
f) 階梯偏置電壓(△VB)：-6V～+6V，連續可調。
g) 階梯作用：分重復、關、單次三檔級。
h) 階梯輸入：分正常、零電流、零電壓三檔級。
i) 階梯極性：分正、負二檔。
4. 集電極掃描電壓 (正或負連續可調)
a) 輸出電壓與檔級：0～10V, 0～50V, 0～50V, 0～100V, 0～500V
b) 輸出電流容量：
0～10V 50A（脈沖階梯工作狀態時）
0～10V 20A（平均值）
0～50V 10A（平均值）
0～100V 5A （平均值）
0～500V 0.5A（平均值）
c) 功耗限制電阻： 0～500KΩ 按1、2、5進制分20檔，各檔誤差不大于10％。
d) 整流方式： 全波
e) 輸出極性： ＋，－ f) 集電極容性電流； 平衡后不超過2uA（10V檔）
g) 集電極漏電流； 平衡后不超過2uA（10V檔）
5. 二極管測試裝置
a) 輸出電壓： 0～5000V 正向連續可調
b) 輸出電流容量： 最大為5mA
c) 整流方式： 半波
6. 其他
a) 適配器 高壓測試座、三極管測試座、 功率三極管測試座
b) 重量 約30kg
c) 外形尺寸 300mm×408mm×520mm（W×H×D）
d) 功耗： 非測試狀態時： 約80VA； 最大功率時： 約300VA
e) 輸入電壓： 220V±10％
f) 頻率： 50HZ±5％
g) 示波管： 15SJ118-DC 有效工作面8×10cm
