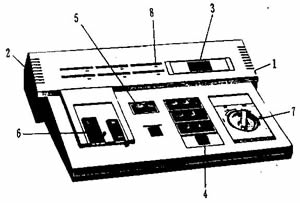

簡介:
1.電源開關
2.電源線
3.顯示屏
4.數字按鍵
5.功能按鍵
6.22及28腿測試插座
7.四種電壓選擇旋鈕
8.發光二極管指示燈（6個）

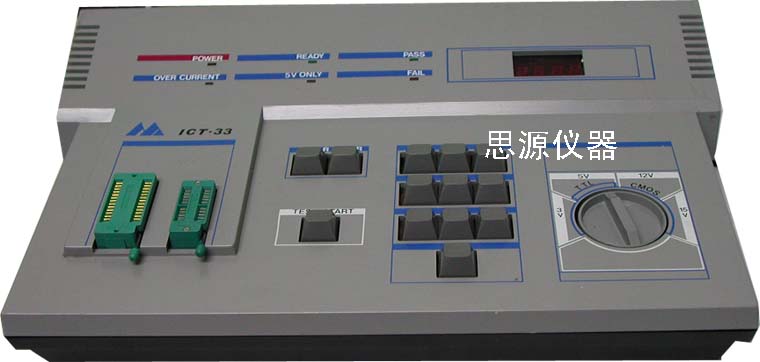

測試儀各部分之功能
1.“POWER”燈亮?xí)r表示電源已接上
2.“READY”燈亮?xí)r表示輸入資料已存在
3.“PASS”燈亮?xí)r表示測試器件合格
4.“OVER CURRENT”燈在閃亮?xí)r表示測試器件已短路
5.“5V ONLY”燈在閃亮?xí)r表示選擇電壓錯誤，請立即旋轉到5V檔
6.“FALL”燈亮?xí)r表示器件不合格
7.四個七劃發光二極管是顯示輸入IC的編號
8.三個功能按鍵（輸入、測試、清除）
A.輸入（ENTER）-將顯示屏的IC編號資料輸入到資料庫
B.測試（TEST）-a.開始測試在測試座的IC是否合格
ｂ.自動尋找不知名的ＩＣ編號
Ｃ.清除（ＣＬＥＡＲ）－輸入及顯示的資料清除
９.四種電壓測試旋鈕
Ａ.３Ｖ，５Ｖ，１２Ｖ，１５Ｖ（５Ｖ為ＴＴＬ之用）
Ｂ.３Ｖ和５Ｖ，５Ｖ和１２Ｖ，１２Ｖ和１５Ｖ之間的位置是表示測試電源中斷（測試準備狀態）
操作方法
一.準備
１.開啟電源，等候“ＰＯＷＥＲ”燈亮
２.將被測芯片缺口向上插入相應測試插座并夾緊
＃注意：１.ＤＲＡＭ芯片缺口應向下
２.芯片下沿應與測試插座下沿對齊
二.測試54/74、4000、4500、14000、40000等系列
（１）直接輸入測試法
１.IC種類：一般的54/74系列
電壓選擇：５Ｖ
＃注意：在測試ＮＳ 54/74 CMOS時，電壓必須要在５Ｖ之內；如電壓選擇在５Ｖ以上測試，IC可能會遭到破壞；
雖然ＮＳ 54/74 CMOS和CD4000及40000CMOS 系列的輸入編號是相同，但兩類的特性有異，不可混為一體。
２.IC種類：RCA CD4000 和 MOTOROLA 14000系列
RCA CD4500 和 MOTOROLA 14500系列 40000系列
電壓選擇：３.５Ｖ-１５Ｖ
（２）自動鑒定法
ＩＣ種類：一般的54/74系列
RCA CD4000 和 MOTOROLA 14000系列
RCA CD4500 和 MOTOROLA 14500系列
電壓選擇：５Ｖ
三.測試ROM、SRAM、DRAM
（１）自尋方法
１.打入入口數碼 SRAM：2999 DRAM：3999
２.按“ＥＮＴＥＲ”鍵，進入自尋狀態。
３.如查到此器件，則顯示器顯示此器件的型號并且“ＰＡＳＳ”燈亮，這時再按“ＴＥＳＴ ＳＴＡＲＴ”鍵，則繼續尋找，此器件的其它型號（功能相同的其它型號）直到閃動顯示“００００”為此，表示查詢完成。
４.如查尋不到，則顯示連續變化數碼直到閃動“００００”為止。
（２）已知器件型號測試量法
１.打入器件型號
注意：機器查對型號時，先查ＴＴＬ，54/74系列，然后是CMOS 4000系列，4500系列，ROM，SRAM，DRAM，因為有些器件的型號本身具有多種含義，如ＳＲＡＭ４４６（也就是６１１６），它與ＴＴＬ中７４ＬＳ４４６相同，則測量時，機器會認為器件是７４ＬＳ４４６而測量失敗，如打入６１１６則測量會成功。
２.按“ＥＮＴＥＲ”鍵，如閃動，則表示無此資料庫，否則可進行測量。
３.按“ＴＥＳＴ ＳＴＡＲＴ”單次測量或按“１”斷電循環測量或按“２”不斷電循環測量或按“３”不斷電循環測量。
“１”和“２”與“３”的差別在于，“３”不管測量是否成功，都連續進行測量，而“１”和“２”則遇到不成功的測量將停止進一步的測量。
４.這時顯示器將為全暗等待輸入測量速度（方式），速度為１-９９，１為最慢，可靠性最高，９９為最快，可靠性最低。
從鍵盤上鍵入１-９９之間的任意一個值（超過９９，則取后兩位，后兩位０或００機器將要求重新輸入速度值），然后再按“ＥＮＴＥＲ”鍵，測量儀將竟如工作狀態。
５.重復第三步則可進行另一次測量，而不要進行第４步。
＃注意：１.測量ＤＲＡＭ時，應使被測芯片缺口向下
２.在測試ＳＴＡＴＩＣ ＲＡＭ的時候，電壓要保持在５Ｖ內；如果輸入ＴＥＳＴ鍵后，再轉動電壓選擇旋鈕，這樣會影響測試后的結果，測試儀顯示的結果是ＲＥＡＤＹ及ＦＡＩＬ燈亮。
測試范圍
TTL 74/75 系列：
00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 16 15 16 17 18 19 20 21 22 23 24 25
26 27 28 30 32 33 37 38 39 40 42 43 44 45 46 47 48 49 50 51 52 53 54 55 58 60 61
62 63 64 65 68 69 73 74 75 76 78 83 85 87 91 95 96 106 107 112 113 114 116 125
126 128 131 132 133 134 135 136 137 138 139 140 141 144 145 147 148 149 150 151
152 153 154 155 156 157 158 159 163 164 165 166 169 170 171 172 173 174 175 176
177 178 179 180 182 183 184 185 190 191 192 193 194 195 196 197 199 210 230 231
237 238 239 240 241 242 243 24 245 246 247 248 249 251 253 256 257 258 259 260
261 265 266 273 275 278 279 280 283 284 285 293 295 298 299 323 347 348 350 351
352 353 354 355 356 357 363 364 365 366 367 368 370 373 375 378 379 381 385 396
395 398 399 412 425 426 445 446 447 449 465 466 467 468 484 485 490 518 519 520
521 522 523 534 540 541 545 563 564 568 573 574 575 576 577 589 573 574 575 576
577 580 589 604 605 606 607 620 621 622 623 638 639 640 641 642 643 644 645 646
647 648 649 651 652 668 669 670 682 683 684 685 686 687 688 689 700 710 716 718
730 731 732 748 795 796 797 798 800 802 804 805 808 832 848 873 876 878 879 880.
CMOS 4000系列：
4000 4001 4002 4004 4005 4006 4007 4008 4009 4011 4012 4013 4014 4015 4016 4001
4018 4019
4020 4021 4022 4023 4024 4025 4026 4027 4028 4029 4030 4031 4032 4034 4035
4040
4041 4042 4003 4043 4044 4047 4048 4050 4052 4063 4066 4068 4069
4070 4071
4072 4073 4075 4076 4078 4081 4082 4085 4086 4093 4094 4095 4096 4097
4099
4160 4106 4161 4162 4173 4174 4175 4193 4194.
CMOS 4500系列：
4501 4502 4503 4506 4508 4510 4511 4512 4514 4515 4516 4518 4519
4520 4522 4526 4529 4530 4531 4532 4539 4543 4551 4554
4561 4566 4582 4584 4585.
