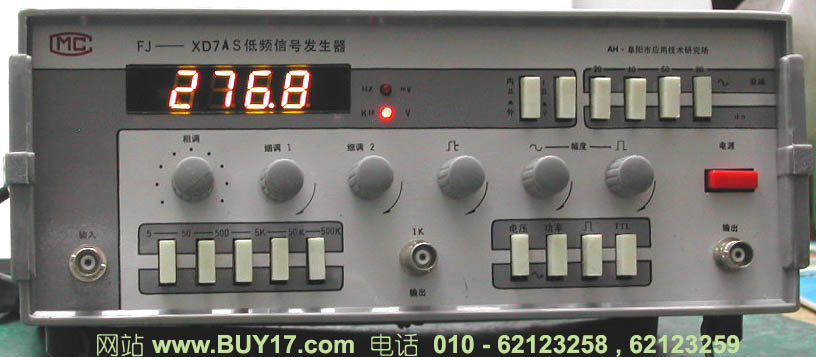

功率低頻信號發生器 FJ-XD7AS
廠家：安徽阜陽市應用技術研究所
尺寸：27x22x10cm
重量：2.5kg
特點：
- 具有一機多用的功能，能產生正弦、脈沖(方波)、TTL輸出三種信號
- 正弦波輸出具有電壓和4W功率兩種輸出
- 功率輸出可配接不小于10Ω的負載，為配合李沙育波形實驗,設有獨立的1kHz正弦信號輸出
- 帶有10MHz頻率計，兼有內外測功能，對正弦波的輸出電壓有效值進行數字顯示
技術指標：
波形種類
- 正弦波電壓輸出
- 正弦波功率輸出
- 方波
- TTL電平
- 1kHz正弦波輸出
重復頻率范圍：5Hz-500kHz(功率輸出：5Hz-50kHz)
頻率漂移：≤0.2%(預熱30分鐘后)
正弦波：
- 輸出幅度≥5V
- 頻率特性≤1dB
- 輸出阻抗：電壓輸出600Ω，功率輸出不小于4瓦 10Ω
- 電壓輸出衰減：20、40、60、80dB四檔，誤差≤1dB
- 波形非線性失真：20Hz-20kHz，電壓≤0.1%，功率≤0.5%
- 輸出電壓顯示誤差：≤5%(滿刻度10V)
- 1kHz正弦波誤差：±5%
方波：
- 占空比調節：30-70%
- 脈沖前后沿：優于60ns
- 波形失真、滿度輸出時優于5%
TTL輸出：10個標準負載，其它指標同方波
頻率計：內測及外測頻率，4位LED顯示
- 測頻范圍：最高10MHz
- 外測輸入幅度：正峰值在1.5V至10V之間
- 測量精度：≤5x10-4±1個字
電源：220V±10%，50Hz±4Hz，功耗不大于30W
