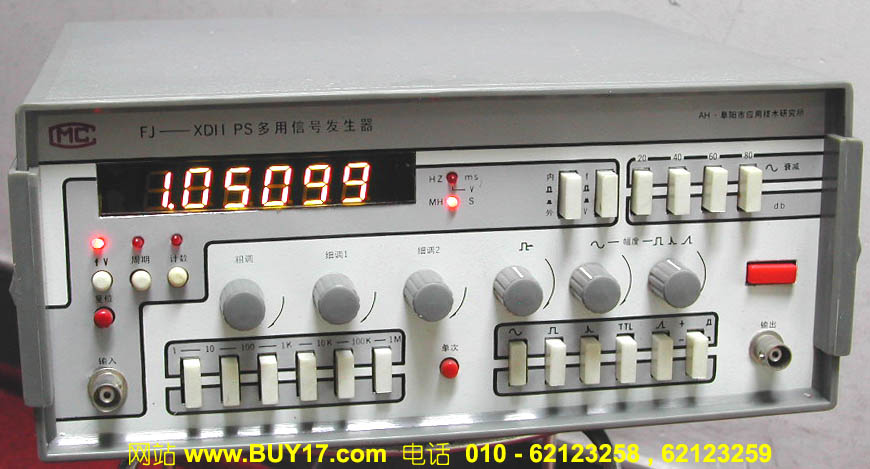

低頻信號源 FJ-XD22S 函數信號源 FJ-XD11PS
產地: 安徽阜陽
尺寸: 300*280*110mm
重量: 3kg
信號源部分
- 波形種類
- XD22S: 正弦波, 正矩形波, TTL電平.
- XD22PS: 正弦波, 正矩形波, 正尖脈沖, TTL電平, 單次脈沖.
- XD11PS: 正弦波, 正負矩形波, 正負尖脈沖, 正負鋸齒波, TTL電平, 單次脈沖.
- 頻率范圍: 1Hz - 1MHz
- 頻率漂移 (預熱30分鐘后)
- I檔 小于0.4%
- VI檔 小于0.2%
- II,III,IV,V檔 小于0.1%
- 正弦波特性
- 輸出幅度 大于5Vrms
- 輸出阻抗: XD22S為600歐,其它為50歐
- 衰減器: 分20、40、60、80dB四檔
- 非線性失真: 20Hz - 20kHz 小于0.1% (XD22S小于0.2%)
- 輸出電壓顯示誤差小于5%(滿度值10V)
- 正負矩形波特性
- 占空比調節范圍: 30% - 70%
- 前后沿: 小于40ns (XD22S小于60ns)
- 失真: 輸出幅度5v時,前后過沖及頂部傾斜均小于5%
- 輸出幅度: 高阻大于10V, 50歐大于5V
- 正負尖脈沖
- 脈沖寬度: 小于0.1us
- 輸出幅度: 大于5Vpp
- 正負鋸齒波
- 線性: II、III、IV、V檔 小于2%, VI檔小于5%
- 輸出幅度: 大于5Vpp
- 占空比調節范圍: 30% - 70%
頻率計部分
- 頻率測量范圍: 1Hz - 20MHz
- 周期測量范圍: 0.1ms - 999999s
- 計數范圍: 大于983000
- 計數速率 大于等于1us
