尺寸: 28×39×60cm
重量: 22Kg

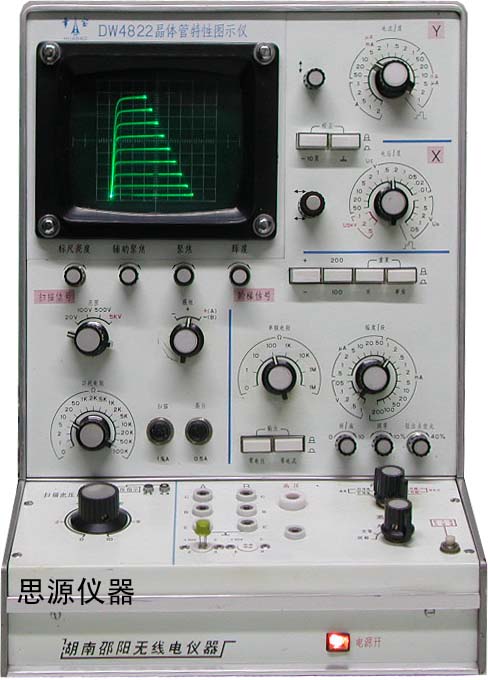

DW4822半導體管特性圖示儀，仿美國泰克TEK576型圖示儀。保留了JT1型圖示儀的全部功能，還增加了交替、雙蹤、雙簇及異極性（PNP、NPN）功能。可供兩人同時操作，提高了測試速度。
異極性顯示 交替顯示PNP NPN兩管曲線
雙簇顯示 同時顯示二簇曲線，左右可移動
集電掃描信號
輸出電壓范圍及電流容量
0～10V 20A（峰值）
0～100V 2A（峰值）
0～500V 0.4A（峰值）
0～5000V 0.005A供二端特性測試（峰值）
基極階梯信號
階梯電壓 0.5μA/級～200mA/級 分18檔
階梯電壓 0.5V/級～1V/級 分5檔
Y軸偏轉系數
集電極電流 1μA/div～2A/div 分20檔
微電流 1nA/div～50μ/div 分15檔
X軸偏轉系數
集電極電壓 0.1V/div～50V/div 分12檔
二端性測試 100V/div～500V/div 分3檔
