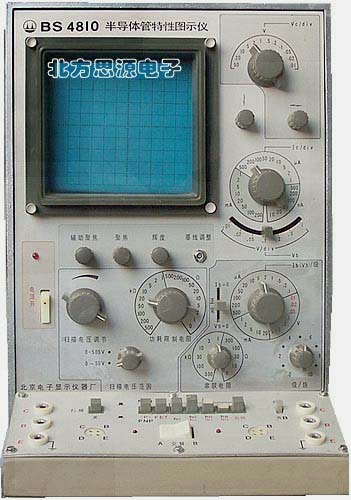

BS4810型半導體管特性圖示儀 銷售維修
尺寸: 22×32×48 cm
重量: 15 kg
通過示波器熒光屏的刻度可以直接觀測半導體管的共集電極，共基板和共發射極的輸入特性，輸出特征，轉換特征，β參數以及α參數等，并可根據需要，測量半導體管的其他各項極限特性與擊穿特性參數，如反向飽和電流Icbo,Iceo和各種擊穿電壓BVceo、BVcbo、BVebo等。
本儀器集電極電流向納安級方向擴展了量程，最高靈敏度可達10nA/div，最小階梯電流可達0.1μA/級。
本儀器設置了四種h參數自動轉換和測試A、B自動轉換機構�？梢詮氖静ü艿臒晒馄辽献詣语@示同一只半導體管的四種h參數，也可以同時進行二只半導體管的四種h參數自動比較或任選的兩種h參數自動比較。
Y軸
- 集電極電流范圍：1μA-200mA/div ，按1、2、5順序分17檔，誤差≤±3％
- 漏電流范圍:10nA-500nA/div,按1、2、5順序分6檔，誤差≤±10％
- 基極源電壓：0.01V-1V/div，按1、2、5順序分7檔，誤差≤±3％
X軸
- 集電極電壓范圍：0.01V-50V/div ，按1、2、5順序分12檔，誤差≤±3％
- 基極電流或基極源電壓：0.1V/div ，誤差≤±3％
階梯信號
- 階梯電流范圍：0.1μA/級-20mA/級 ，按1、2、5順序分17檔，誤差≤±5％
- 階梯電壓范圍：0.01V/級-1V/級 ，按1、2、5順序分7檔，誤差≤±5％
- 階梯極性：正、負兩檔,由測試盒NPN,PNP轉換開關實現
- 串聯電阻：0-300KΩ,按1,3順序分為11檔,誤差≤±5％
- 每秒級數：200
- 階梯輸入：正常、零電壓、零電流三檔
集電極掃描信號
- 峰值電壓及電流容量：0-50V 2A(峰值) 0-500V 0.2A(峰值)
- 功耗限制電阻：0-500KΩ ,按1、2、5順序分19檔，誤差≤±5％
- 校準電壓：可進行—10div校準，分—0.1V、—0.2V、—0.5V、—1V四檔
- 電源：220V±10% 50Hz±5%
- 功率消耗：約45VA(最大時約92VA)
- 預熱時間：15min
