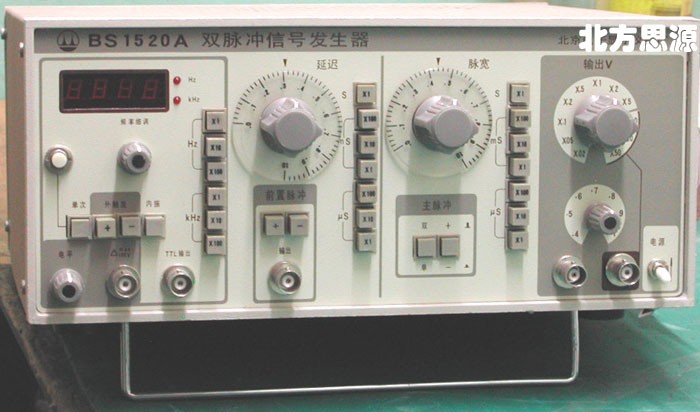

雙脈沖信號發生器

BS1520A  BS1520

產地: 北京
尺寸: 28x12x24cm
重量: 約5kg

重復頻率為1Hz-1MHz的雙脈沖（或單脈沖）信號，重復頻率4位數碼管顯示，輸出脈沖前、后沿快，電壓高，幅度可調，重復頻率延遲時間及脈寬連續可調，并有外觸發輸入，單次功能。

1、輸出主脈沖

• 幅度：20mV-5V(匹配 50Ω)，10V-50V(內阻 2.5kΩ)
• 波形失真
  前沿：＜12ns(20mV-5V),＜0.5μs(10V-50V)
  后沿：約15ns(20mV-50V),約0.5μs(10V-50V)
  過沖：≤5％
  傾斜：＜5％
• 極性：正、負
• 方式：雙、單
• 重復頻率
  頻率范圍：1Hz-1MHz
  顯示精度：時基精度±1/顯示頻率X閘門時間 ±1個字，除X1Hz檔是10s閘門外，其它檔位都是1s閘門
• 寬度范圍：100ns-1s，誤差≤±5％(滿度值)
• 延遲時間范圍：200ns-1s，誤差≤±5％(滿度值)

2、輸出同步脈沖(前置脈沖)

• 幅度：≥3V
• 寬度：約100ns
• 極性：正負

3、外觸發輸入脈沖

• 波形：可用任意波形的正或負極性觸發，觸發電平可調
• 幅度：≥1V
• 頻率范圍：1Hz-1MHz
• 輸入阻抗：1MΩ /30PF
• 最大允許輸入電壓：100Vp-p

4、工作方式；內、外 單次

5、TTL電平輸出

• 頻率：1Hz-1MHz(與內振重復頻率一致)
• 幅度：TTL電平
• 負載能力：8LS TTL門
