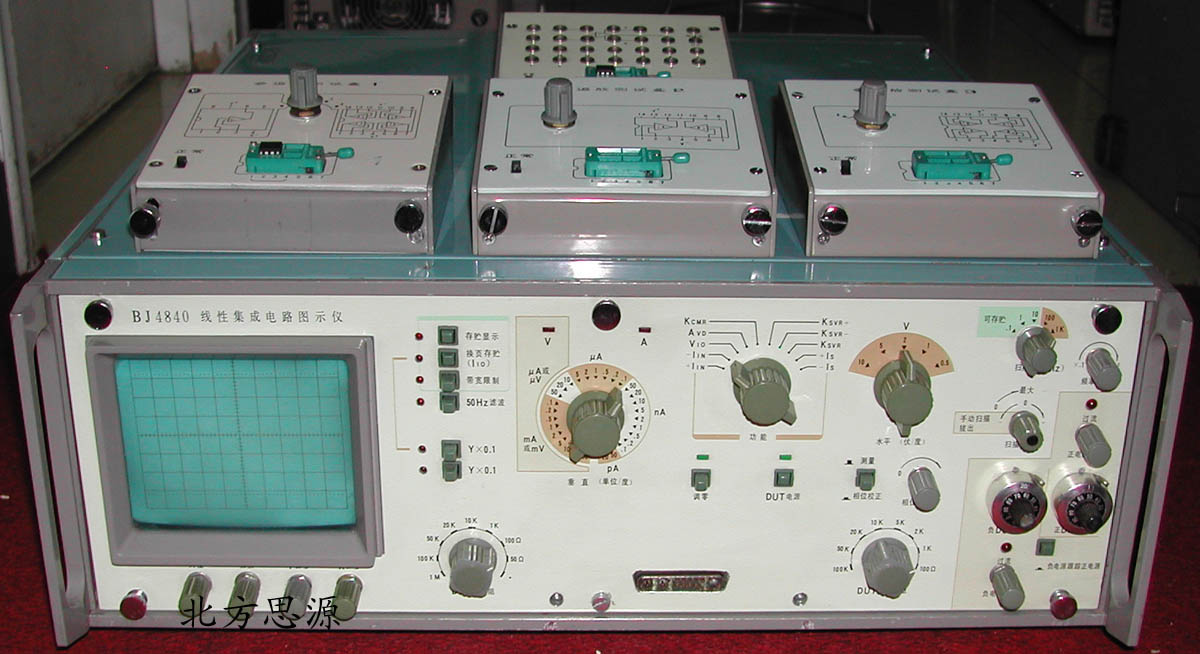

線性集成電路圖示儀 BJ4840

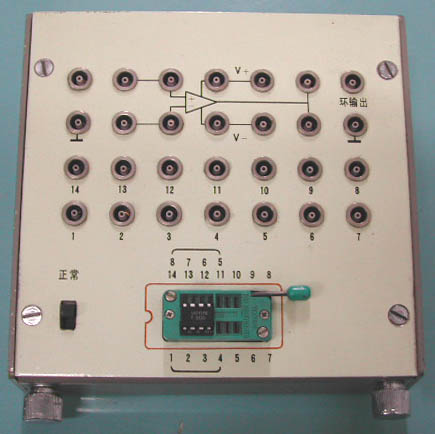

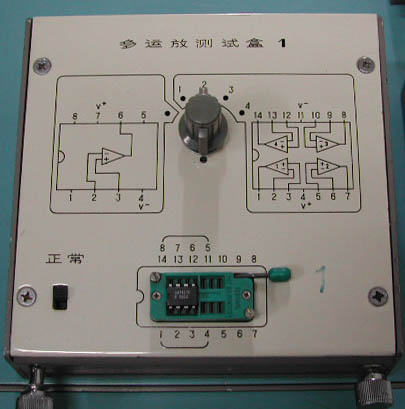

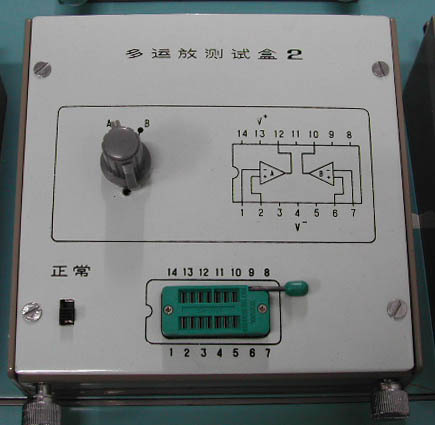

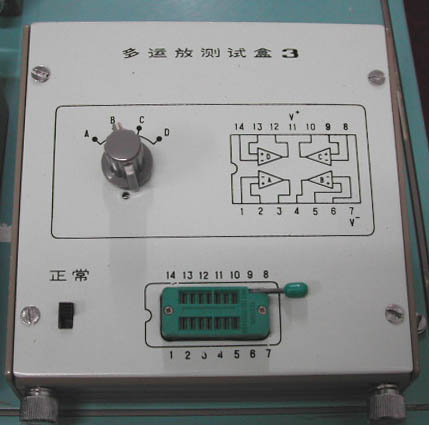

測試臺1 測試臺2 測試臺3 測試臺4

廠家：北京無線電儀器廠

BJ4840線性集成電路圖示儀是采用圖示技術定量顯示DUT特性曲線反應器件工作條件及參數變量, 分辨率可達0.2pA、0.1μV，可存儲比對。

該儀器采用數字化逐次逼近邏輯啟動調零過程,并采用數字存儲技術,可長期保存被測器件特性曲線,在儀器中使用了有源濾波,數控開關電容等新技術。

該儀器是一種可以測量高性能集成電路運算放大器的開環增益,共模抑制比,電源抑制比,失調電壓。失調電流,輸入阻抗,帶載特性等多種綜合參數的中高檔測量儀器。

集電極電源：

• 交流，+(NPN)，-(NPN)
• 峰值電壓：0-15V 0-75V 0-350V 0-1500V
• 峰值電流： 20A 4A 1A 0.2A
• 保護措施：注入被測管的峰值功率可限定在設定值以下，功率限額分為6檔，最低100mW，最高220W 備有溫升保護和過載保護線路，有高壓閉鎖裝置

階梯波發生器：

• 電流階梯：50nA/階至200mA/階，分21檔，誤差：正負2%
• 電壓階梯：50mV/階至2V/階，分6檔，誤差：正負2%
• 倍率：0.1%
• 直流偏置：可在0-10倍幅度開關指示數之間連續調整
• 階數：1-10階可變。
• 階梯波形：連續或脈沖(1ms, 300us)
• 階梯速率：50，100，200階/秒。

垂直放大器偏轉因數：

• 集電極電流：1uA/度至2A/度，分20檔，誤差：正負3%
• 發射極電流(漏泄)：1nA/度至2mA/度，分20檔，1nA至5nA，誤差：正負5%，其他檔均為正負3%+1nA
• 階梯顯示：1階/度，誤差：正負4%

水平放大器偏轉因數：

• 集電極電壓：50mV/度至200V/度，分12檔，以1-2-5為序，誤差：正負3%
• 基極電壓：50mV/度至2V/度，分6檔，以1-2-5為序，誤差：正負3%
• 階梯顯示：1階/度，誤差：正負4%

顯示偏移：

• 可將屏上圖象任一局部沿縱向或橫向擴展10倍，從而提高分辨率，增加一位有效數字。此時垂直極限偏轉因數是0.1uA/度，水平極限偏轉因數是5mV/度。

中線值：

• 共計21位，每動一步，能使圖象縱向或橫向移半度(擴展后的5度)。"中線值"，"*10擴展"與階梯".1*"以及"偏移"相配合，可以實現三端增量器件的測量。
