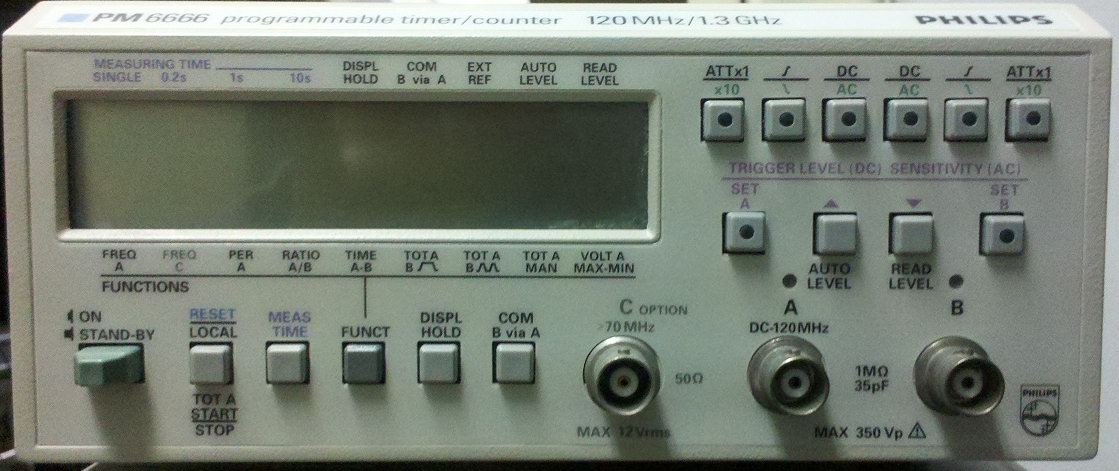

計時計頻器 PM6666
廠家: PHILIPS
尺寸: 19x9x27cm
重量: 2.5kg
9位顯示，1×10－7穩定度。
具有高準確度的頻率、時間和電壓測量功能。
PM6666具有無誤差觸發功能。在所有100
Hz以上的輸入信號上，觸發電平的設置是自動完成的。分辨率在很寬的范圍內（-50V至+50V）均可達到20/200mV，即使是高壓事件，亦可精確測量。按一下按鈕，即可立即顯示觸發電平；利用三狀態的LED觸發指示器能馬上檢查輸入。
為了提供不同的抗噪能力，輸入靈敏度分成了6級，從20mV到1Vrms。
PM6666可以測量頻率高達5MHz的電壓峰值，在顯示最大/最小測量電壓時，同時還給出輸入信號的正/負信號峰值，分辨率達20或200mV。
PM6666通過進行同步的多周期測量，然后計算倒數值，從而以高分辨率測量低頻信號。
由于消除了傳統的±1周期，所以在1s的測量時間內，分辨率至少可達到7位。由于采用了時間間隔平均技術，所以時間間隔測量同樣具有高分辨率和高準確度。和單一的時間間隔測量相比，其分辨率被因子N除（N=被平均的時間間隔的數量），從而提高了100ns的分辨率。
| 測量功能 |
| 測量模式 (ABC分別表示三個測量通道) |
頻率A, 頻率B, 頻率C, 周期A
比率 A/B
(通過GPIB測量比率B/A 、C/A和C/B)
累加A, 時間間隔A-B, 電壓最大/最小值A |
| 頻率A或C |
| 頻率 A: |
0.1Hz - 120MHz |
| 頻率 B: |
0.1Hz - 16MHz (僅通過GPIB) |
| 頻率 C: |
70MHz - 1.3GHz (選件PM9608B) |
|
| 周期A |
| 量程： |
8 ns 至 2 x 108 s |
| 模式： |
單周期測量(SINGLE) 或 周期平均測量 ( 0.2, 1 或 10 s
的測量時間)。 |
|
時間間隔 A-B
(時間間隔B-A通過GPIB測量) |
| 量程： |
100ns - 2x108 s (SINGLE) |
| |
0ns - 20s (average) |
| 模式： |
單次時間間隔 (SINGLE)
用于時間間隔平均測量 ( 0.2s,1s或10s的測量時間) |
| 被平均的時間間隔的數量 N: |
測量時間 / 脈沖重復速率。 |
| 從停止到啟動的最小死區時間： |
250 ns |
| 定時差 A-B 通道: |
4 ns 最大
注：輸入信號必需是重復性的，并且與時基時鐘異步。 |
|
累加 A
(累加B僅通過GPIB測量) |
| 量程： |
0到1 x 1015，顯示k或M (千脈沖或兆脈沖)
如果結果超出顯示范圍，將被刪去。 |
| 頻率量程： |
0 Hz - 16 MHz |
| 脈沖對分辨率： |
80ns |
| 由B(A)選通 模式: |
在輸入B (A)上的脈沖的持續時間內，計算輸入A(B)上的事件 |
| 由B(A)啟動/停止 模式: |
在輸入B (A)上的兩個連續的脈沖之間，計算輸入A(B)上的事件 |
| 手動 模式： |
事件的計算受按鈕START/STOP的控制。可以累加連續的啟動－停止計數。RESET按鈕將關閉選通信號，并將計時/計數器復位為零。 |
|
電壓最大/最小值 A
(電壓最大/最小值B僅通過GPIB測量) |
| 量程： |
-51V至+51V |
| 頻率范圍： |
(A) DC 和 100Hz - 50MHz
(B) DC 和 100Hz - 5MHz |
| 分辨率： |
輸入信號±5V以內: 20 mV
輸入信號超出±5V: 200 mV |
不準確度
(A) DC和16MHz以下
(B) 1MHz以內 |
輸入信號±5V以內: 30mV ±1% 讀數 ±3% Vpp
輸入信號超出±5V: 300mV ±3% 讀數 ±3% Vpp |
不準確度
(A) 16-50MHz
(B) 1-5MHz |
輸入信號±5V以內: 30mV ±10% 讀數 ±10% Vpp
輸入信號超出±5V: 300mV ±10% 讀數 ±10% Vpp |
|
| 輸入通道技術指標 |
| 輸入A 和 輸入B |
| 頻率范圍： |
直流耦合: DC - 120MHz
交流耦合: 20Hz - 120MHz |
| 靈敏度 |
直流耦合
正弦波：
20mVrms, 0 Hz - 30MHz
40mVrms, 30 - 120MHz
脈沖：
60 mVpp, 0Hz - 30MHz
110 mVpp, 30 -120MHz交流耦合
20mVrms, 0Hz - 30MHz
40mVrms, 30 - 120MHz |
| 靈敏度6級可選 |
20 mV, 50 mV, 100 mV, 200 mV, 500
mV 和 1 V rms (正弦波)；標稱值。 |
| 阻抗： |
1 MΩ //35 pF, 不依賴于"COM B via A" 開關的設置 |
| 衰減： |
x1 或 x10, 可選或自動 |
| 通道輸入： |
分離的A和B 或 A和B共同輸入A。 |
| 最大電壓： |
350V (DC+AC Peak) ，0 - 440Hz, 在1MHz是降至8Vrms |
|
| 觸發 |
| 觸發電平范圍 |
直流耦合：+51V 至 -51V, 通過上/下控制開關可調 |
| |
交流耦合：固定為0V 或 自動電平 |
| 觸發電平分辨率： |
信號在 ±5V之內：20 mV
信號超出 ±5V: 200 mV |
| 觸發電平設置準確度： |
± 10 mV 1 % 設置值 |
| 自動觸發電平： |
輸入 A ( B )上的觸發電平被自動設置為輸入信號幅值的 50 % |
| 觸發指示： |
三態LED指示器
開：信號位于觸發電平之上。
關：信號低于觸發電平。
閃爍：發生觸發。 |
| 觸發斜率： |
正或負。 |
|
| RF輸入 1.3GHz (選件PM9608B) |
| PM6666 |
輸入C |
| 頻率范圍： |
70MHz-1.3GHz |
| 耦合： |
交流 |
| 工作輸入電壓范圍： |
10mVrms-12Vrms, 70-900MHz
15mVrms-12Vrms, 900MHz-1.1GHz
40mVrms-12Vrms, 1.1-1.3GHz |
| 調幅容差： |
98%, 最小信號必需超過所需的最小工作輸入電壓 |
| 阻抗： |
50Ω 標稱值, VSWR<2:1 |
| 不會造成損壞的最大電壓： |
12Vrms, 通過PIN二極管提供過載保護 |
|
| 外部參考輸入 |
| 當連接了適當的外部參考信號時，輸入自動監測。顯示屏上會顯示出使用了外部參考信號。 |
| 輸入頻率： |
10MHz ± 0.1MHz |
| 耦合： |
交流耦合 |
| 靈敏度： |
500mVrms |
| 輸入阻抗： |
在10MHz時大約為 300 Ω |
| 最大輸入電壓 |
15Vrms |
|
