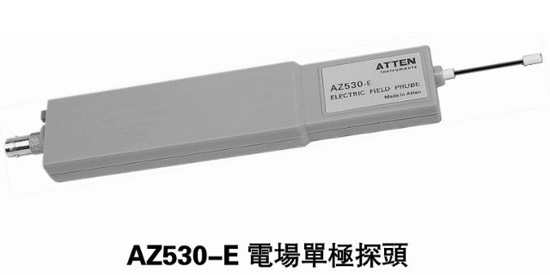

電場單極探頭 AZ530-E
高阻抗探頭 AZ530-H
磁場近場探頭 AZ530-M

    AZ530-E電場單極探頭、AZ530-H 高阻抗探頭、AZ530-M 磁場近場探頭是一套探測射頻電磁場的理想工具包。在產品發展階段，交于第三方進行測試之前，它是電磁干擾預認證測試的不可缺少手段。全套包括3個手持探頭，其內裝有E探頭前置放大器，可用頻率范圍從100KHz到超過1000MHz。這些探頭包括1個磁場探頭，1個電場探頭和1個高阻抗探頭，都與頻譜儀或射頻接收機的50Ω輸入阻抗相匹配。其供電可用電池，鎳鎘電池或通過電源線從頻譜儀送來。信號送出是通過1.5米BNC電纜。當與頻譜儀或測量接收機連用時，探頭可以找出或劃定電磁干擾源。同樣可評估電路板和樣機電磁兼容問題。幫助使用者估計發射場以及加屏蔽后的性能比較。也可進行對電纜和組件的機械屏蔽性能和兼容性測試。

    AZ530-E 電場單極探頭(高靈敏度)可以測量RFI濾波器的有效性。它的高靈敏度足以作為無線電或電視接收的有源天線。用了它，整塊電路板或設備所發散出的電場強度都可以被測到。例如，可以用于確定屏蔽的有效性、測量濾波器的有效性，用測量設備通過電纜輸出而順電源產生的射頻干擾對整個全發射的影響。此外，E場探頭在鑒定測試中也可做相對測量。這樣它可實施糾正性壓縮(干擾)后測量，以便再提交鑒定時得以確認。這樣，經過了預認定(鑒定前)測試后，在正式鑒定測試時就不必驚慌了。

    AZ530-H 高阻抗探頭可對個別的接點，或者印制電路板導體，直接接觸來檢測射頻干擾(RFI)情況。該探頭有很高的阻抗(近似于印制電路板材料的絕緣電阻值)，對電路的測量點的負載只有2pF(1GHz時為80Ω)。所以它可以與電路直接接觸而不給電路帶來明顯的影響。

    AZ530-M 磁場近場探頭向連接的儀器輸出一個與射頻磁場強度成比例的電壓。利用這個探頭，電路的高頻源可安排得彼此很靠近。磁場強度是隨電源距離的立方成反比。距離增加1倍，則場強為原處的1/8（H=1/d3）式中d是距離）。實際應用時，當干擾源出現時，探頭的輸出電壓會迅速增加。當制作電路板時就可以很明顯的測出哪些（例如IC）造成了干擾。從頻譜儀上可以看出這干擾最大幅度的頻率在哪里。這樣，就可采取措施改進以達到電磁兼容方面的要求。效果很明顯。亦可研究“泄漏”區域的屏蔽，以及電纜、電線傳輸中的干擾泄漏。

技術參數：
